Реферат



ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25Х1Ш962 (№ 792324/26-10) Кл. 21е, 29 х с присоединением заявки №

Государственный комитет ло делам изобретений и открытий СССР

МПК б Oir

УДК

Приоритет

Опубликовано 23.1Х.1964. Бюллетень № 18

Дата опубликования описания 28.Х1,1964

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ СОРТИРОВКИ

СО П РОТ И ВЛ ЕН И И

ПоО1писная г1>рипа Л9 79

Известны устройства для автоматической сортировки сопротивлений по их электрическим параметрам с узким диапазоном групп, выполненные в виде барабана с приемными ящиками и каналами для прохождения сопротивлений. Выгрузка сопротивлений производится после каждой очередной разбраковки на каком-либо диапазоне, что приводит к простоям и ошибкам в сортировке сопротивлений.

Настоящее устройство обладает более вы. сокой производительностью по сравненшо с известными. Достигается это тем, что оно содср>кнт загрузочный вибробункср с направляющим лотком и подвижный диск, транпортнрующий измеряемые сопротивления.

Узлы транспортировки равномерно расположены по окружности подвижного диска н каждый снабжен исполнительным электромагнитом для захвата и сброса сопротивлений. Устройство содержит также контактное кольцо с равномерно расположспнымн контактами коммутации измеряемого сопротивлени» и исполнительного электромагнита, щсткодержатель с телеграфными щетками для подачи сигнала в измерительную схемч и исполнительный электромагнит, и поворотные шнберы, которые управляют загрузк )il ящиков кассы барабана по ярусам.

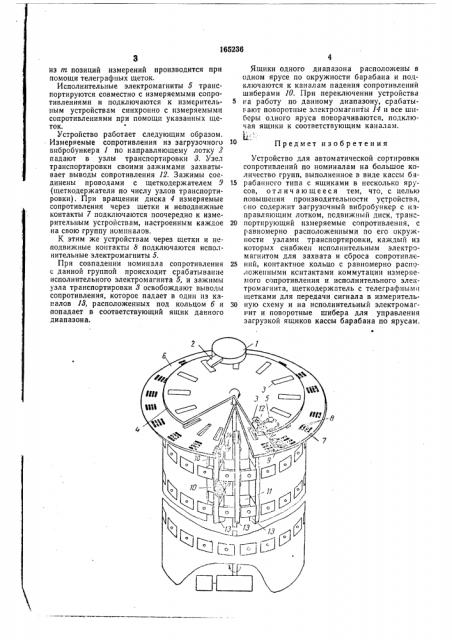

На чертеже изображено предлагаемое устройство для автоматической сортировки сопротивлений.

Устройство содержит загрузочный вибро5 буякер 1 с направляющим лотком 2, узлы транспортировки 3 сопротивлений, равномерно расположенные по окружности подвижного диска 4 и содержащие исполнительный электромагнит 5, контактное кольцо б, на котором

10 равномерно расположены контакты 7 и 8 коммутации измеряемого сопротивления и исполнительного электромагнита, щеткодержатель 9 и повортные шиберы 10.

Щеткодержатель снабжен телеграфными

15 щетками для подачи сигнала в измерительную схему и исполнительный электромагннг.

Управление загрузкой ящиков кассы барабана по ярусам осуществляют нрн помощи шиоер ов.

20 Устройство производит раскалибровку сопротнвлешш по номиналам на N=rrm групп, где п — рабочпе диапазоны, err — число групп раскалибровки в диапазоне, Устройство снабжено ящиками 1(по об25 щему числу групп раскалнбровки (М ягциков), из которых на каждом рабочем днапазонс работает лишь часть, равная числу групп риска н бровки l3;103 tr

11одключснне измеряемых сопротивлений

30 к измерительным устройствам на каждой

165236 из m позиций измерений производится при помощи телеграфных щеток.

Исполнительные электромагниты 5 транспортируются совместно с измеряемыми сопротивлениями и подключаются к измерительным устройствам синхронно с измеряемыми сопротивлениями при помощи указанных щеток.

Устройство работает следующим образом.

Измеряемые сопротивления из загрузочного вибробункера 1 по направляющему лотку 2 падают в узлы транспортировки 3. Узел транспортировки своими зажимами захватывает выводы сопротивления 12. Зажимы соединены проводами с щеткодержателем 9 (щеткодержатели по числу узлов транспортировки). При вращении диска 4 измеряемые сопротивления через щетки и неподвижные контакты 7 подключаются поочередно к измерительным устройствам, настроенным каждое на свою группу номиналов.

К этим же устройствам через щетки и неподвижные контакты 8 подключаются исполнительные электромагниты 5.

При совпадении номинала сопротивления с данной группой происходит срабатывание исполнительного электромагнита 5, и зажимы узла транспортировки 3 освобождают выводы сопротивления, которое падает в один пз каналов 1З, расположенных под кольцом 6 и попадает в соответствующий ящик данного диапазона.

Ящики одного диапазона расположены в одном ярусе по окружности барабана и подключаются к каналам падения сопротивлений шиберами 10. При переключении устройства

5 va работу по данному диапазону, срабатыгают поворотные электромапшты 14 и все шнберы одного яруса поворачиваются, подключая ящики к соответствующим каналам.

Предмет изобретения

Устройство для автоматической сортировки сопротивлений по номиналам на большое количество групп, выполненное в виде кассы ба15 рабанного типа с ящиками в несколько ярусов, отлич ающееся тем, что, с целью повышения производительности устройства, сно содержит загрузочный вибробункер с направляющим лотком, подвижный диск, транс20 портирующий измеряемые сопротивления, с равномерно расположенными по его окружности узлами транспортировки, каждый из которых снабжен исполннтельным электромагHHTOM для захвата и сброса сопротивле25 ний, контактное кольцо с равномерно расположенными кснтактами коммутации измеряемого сопротивления и исполнительного электромагнита, щеткодержатель с телеграфными щетками для передачи сигнала в измеритель30 ную схему и на исполнительный электромагнит и поворотные шибера для управления загрузкой ящиков кассы барабана по ярусам.
