Реферат



Изобретение относится к проведению выработок при разработке угольных пластов . Цель - повышение безопасности горных работ за счет снижения интенсивности выбросов. Осуществляют бурение шпуров по углю и породе. Во вмещающих породах образуют разгрузочную полость бурением и взрыванием шпуров в плоскости напластования . В контур с разгрузочной полосы бурят компенсационный шпур на расстоянии Изобретение относится к горной промышленности и может быть использовано в угольных шахтах при разработке пластов, опасных по внезапным выбросам угля и газа . Цель изобретения - повышение безопасности горных работ за счет снижения интенсивности выбросов. На фиг. 1 представлен массив горных пород: а - до образования разгрузочной полости; б - после образования разгрузочной от пласта, превышающем радиус эффективного действия взрыва зарядов ВВ. глубиной более расстояния от груди забоя до зоны максимальной концентрации геостатических напряжений. По обе стороны от компенсационного шпура осуществляют бурение пары шпуров на ту же глубину с расстоянием между устьями этих шпуров более двух радиусов эффективного действия взрыва , а между их забоями не более полутора радиуса эффективного действия взрыва. Шпуры заряжают и взрывают короткозамедленно в один прием сначала в контуре разгрузочной полости, затем остальных шпуров. В пределах разгрузочной полости отбойку шпуров осуществляют на компенсационный ШПУР, а отбойку остальных шпуров производят смешанным забоем на разгрузочную полость. Образование полости во вмещающих породах перемещает зону концентрации напряжений в глубину массива, разгружает и дегазирует призабойную часть угольного пласта. Отбитую горную массу грузят в транспортные сосуды и транспортируют из забоя. 2 ил. полости; I - эпюра геостатических напряжений; II - кровля пласта; III - угольный пласт; IV -- отбойный шпур; V - изолинии геостатических напряжений; на фиг.2 - паспорт буровзрывных работ с указанием очередности отбойки шпуров (1. 2, 3 ...). Способ осуществляют следующим образом . Перед началом работ определяют расстояние до зоны концентрации геостатических напряжений по динамике начальной (J С о о N О О О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

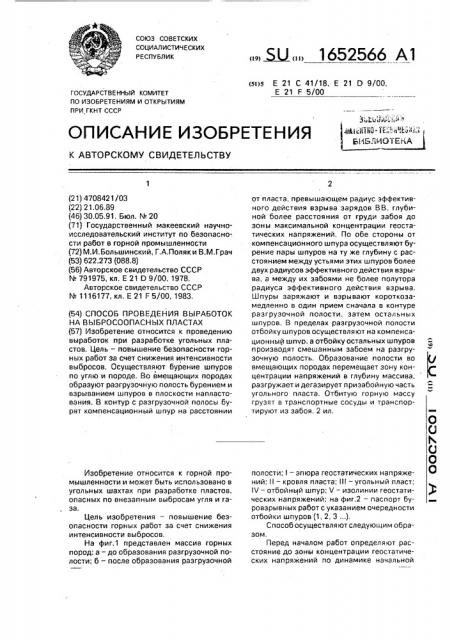

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4708421/03 (22) 21.06,89 (46) 30.05.91, Бюл. ¹ 20 (71) Государственный макеевский научноисследовательский институт по безопасно-. сти работ в горной промышленности (72) M.È.Áîëüøèícêèé, Г.А,Поляки B.M.Ãðà÷ (53) 622.273 (088.8) (56) Авторское свидетельство СССР

¹ 791975, кл. Е 21 D 9/00, 1978.

Авторское свидетельство СССР

¹ 1116177, кл. Е 21 F 5/00. 1983, (54) СПОСОБ ПРОВЕДЕНИЯ В6!РАБОТОК

НА ВЫБРОСООПАСНЫХ ПЛАСТАХ (57) Изобретение относится к проведению выработок при разработке угольных пластов, Цель — повышение безопасности горных работ за счет снижения интенсивности выбросов, Осуществляют бурение шпуров по углю и породе. Во вмещающих породах образуют разгрузочную полость бурением и взрыванием шпуров в плоскости напластования. В контур с разгрузочной полосы бурят компенсационный шпур на расстоянии

Изобретение относится к горной промышленности и может быть использовано в угольных шахтах при разработке пластов, опасных по внезапным выбросам угля и газа.

Цель изобретения — повышение безопасности горных работ за счет снижения интенсивности выбросов, На фиг.1 представлен массив горных пород: а — до образования разгрузочной полости; б — после образования разгрузочной

„„« Ы„„1652566 А1 (st)s Е 21 С 41/18, Е 21 D 9/00, Е 21 F 5/00 от пласта. превышающем радиус эффективного действия взрыва зарядов ВВ, глубиной более расстояния от груди забоя до зоны максимальной концентрации геостатических напряжений. По обе стороны от компенсационного шпура осуществляют бурение пары шпуров на ту же глубину с расстоянием между устьями этих шпуров более двух радиусов эффективного действия взрыва, а между их забоями не более полутора радиуса эффективного действия взрыва.

Шпуры заряжают и взрывают короткоэамедленно в один прием сначала в контуре разгрузочной полости, затем остальных шпуров. В пределах разгрузочной полости отбой ку шпуров осуществляют на компенсационный шпур, а отбойку остальных шпуров производят смешанным забоем на разгрузочную полость, Образование полости во вмещающих породах перемещает зону концентрации напряжений в глубину массива, разгружает и дегазирует призабойную часть угольного пласта. Отбитую горную массу грузят в транспортные сосуды и транспортируют из забоя. 2 ил, полости; — эпюра геостатических напряжений; I! — кровля пласта; I! — угольный пласт; у —; V — изолинии геостатических напряжений; на фиг.2 — паспорт буровзрывных работ с указанием очередности отбойки шпуров (1, 2, 3 ...).

Способ осуществляют следующим образом, Перед началом работ определяют расстояние до зоны концентрации геостатических напряжений по динамике начальной

1652566 скорости газовыделения и радиуса эффективного действия взрыва R>y.

Во вмещающей породе. например в правой части выработки, в контуре разгрузочной полости на расстоянии от пласта, превышающем радиус эффективного действия взрыва, бурят компенсационный шпур

0 в плоскости напластования (см. фиг.2) глубиной более расстояния от груди забоя до эоны максимальных концентраций геостатических напряжений. Максимально возможную глубину компенсационного шпура определяют технологической целесообразностью. По обе стороны от компенсационного шпура 0 в той же плоскости дополнительно бурят шпуры 2, 3 на ту же глубину. Расстояние между их устьями больше, чем 2 Ray. Это расстояние не должно быть меньше, чем 2 Ray, чтобы не произошло вскрытие пласта вкрест напластованию.

Максимальное расстояние между устьями шпуров 2, 3 определяют технологической целесообразностью. Расстояние между забоями дополнительно пробуренных шпуров составляет не более 1,5 йэф, Шпуры 2, 3, предназначенные для образования разгрузочной полости, заряжают из такого расчета, чтобы воронка взрыва не вскрыла пласт угля,Осуществляют дальнейшее обуривание забоя по углю и породе в соответствии с паспортом буровзрывных работ (фиг,2), Шпуры-заряжают и производят их короткозамедленное взрывание за один прием сначала в контуре разгрузочной полости, а затем остальных шпуров. В разгрузочной полости отбойку шпуров осуществляют на компенсационный шпур, а отбойку остальных шпуров производят смешенным забоем на разгрузочную полость (фиг,2). Отбитую горную массу грузят в транспортные средства и транспортируют из забоя.

Формула изобретения

Способ проведения выработок на выбросоопасных пластах, включающий буреwe шпуров по углю и породе, образование

10 во вмещающих породах разгрузочной полости бурением и взрыванием шпуров в плоскости напластования. параметры которой определяют с учетом параметров зоны концентрации геостатических напряжений, эа15 ряжение и короткозамедленное взрывание шпуров эа один прием сначала в контуре разгрузочной полости, а затем остальных шпуров, погрузку и транспортировку отбитой горной массы, отличающийся ТВМ, 20 что, с целью повышения безопасности горных работ эа счет снижения интенсивности выбросов, в контуре разгрузочной полости бурят компенсационный шпур на расстоянии от пласта, превышающем радиус эф25 фективного действия взрыва зарядов ВВ, глубиной более расстояния от груди забоя до зоны максимальной концентрации геостатических напряжений, по обе стороны от компенсационного шпура бурят пары шпу30 ров на ту же глубину с расстоянием между устьями этих шпуров более двух радиусов эффективного действия взрыва, а между их забоями — не более полутора радиусов эффективного действия взрыва, отбойку шпу35 ров осуществляют в разгрузочной полости на компенсационный шпур, а отбойку остальных шпуров производят смешанным забоем на разгрузочную полость, 1652566

tI

Фи2. 7

1652566
