Устройство для фиксации блоков камня при отделении их от массива

Устройство для фиксации блоков камня при отделении их от массива

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности , и может быть использовано при добыче крупных строительных блоков из пильных пород. Цель изобретения - повышение надежности удержания блоков при одновременном повышении качества блоков. Устройство для фиксации блоков камня при отделении их от массива включает распорный элемент, выполненный в виде опорной плиты 1 с отверстием 2, штанги (Ш) 3 с рукоятью 4 и с опорным выступом 5. На боковой поверхности Ш 3 жестко закрепле

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l9) (И) (я)з Е 21- С 47/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР, (Л:$tj.. с» .

jf(g, t»" »» в 4»»»» вьi ° » й

БИБЛИОТЕКА !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

»О

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4609996/03 (22) 29.11.88 (46) 30.05.91.. Бюл, bh 20 (71) Симферопольский филиал Украинского научно-исследовательского проектного и конструкторского технологического института стройматериалов "УкрстромНИИпроект"

{72) Г.В. Столбовой (53) 679.8.053.8 (088.8) (56) Михайлов Ю.И. Технология и механизация добычи пильного камня. M,: Недра, 1981, с. 196 — 198, рис. 7,9.

Авторское свидетельство СССР

М 103869, кл. Е 21 С 47/10, 1952. (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ БЛОКОВ КАМНЯ ПРИ ОТДЕЛЕНИИ ИХ ОТ МАССИВА (57) Изобретение относится к горной промышленности. и может быть использовано при добыче крупных строительных блоков из пильных пород. Цель изобретения — повышение надежности удержания блоков при одновременном повышении качества блоков. Устройство для фиксации блоков камня при отделении их от массива включает распорный элемент, выполненный в виде опорной плиты 1 с отверстием 2, штанги (LU)

3 с рукоятью 4 и с опорным выступом 5. На боковой поверхности Ш 3 жестко закрепле1652573 ны кулачки 6 с расположенными на их боковой поверхности опорными элементами 7.

При этом Ш 3 установлена в отверстии 2 опооной плиты 1 с возможностью поворота.

При работе Ш 3 вводят в продольный вертикальный пропил до упора опорной плиты 1 в верхнюю плоскость блока 8, Затем Ш 3

Изобретение относится к горной промышленности и может быть использовано при добыче крупных строительных блоков из пильных пород преимущественно подземным способом.

Цель изобретения — повышение надежности удержания блоков при одновременном повышении качества блоков.

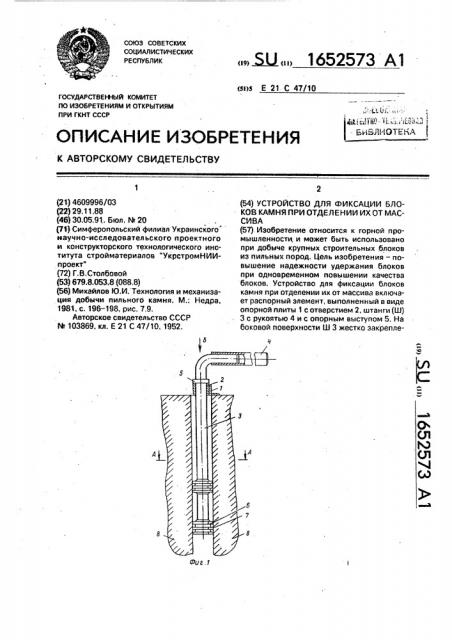

На фиг.1 изображено устройство для фиксации блоков камня при отделении их от массива; на фиг.2 — сечение А-А на фиг.1; на фиг.3 — вид Б на фиг.1; на фиг.4 — положение кулачков при вводе устройства в пропил; на фиг,5 — технологическая схема производства работ по добыче блоков; на фиг,б — вид В на фиг.5.

Устройство для фиксации блоков камня при отделении их от массива содержит распорный элемент, выполненный в виде опорной плиты 1 с отверстием 2 и штанги

3 с рукоятью 4 и с опорным выступом 5.

Распорный элемент содержит также жестко закрепленные на боковой поверхности штанги 3 кулачки 6 с расположенными на их боковой поверхности опорными элементами 7 для взаимодействия с блоками 8, Опорные элементы 7 могут быть выполнены, например, в виде нарезки на боковой поверхности кулачков 6. Штанга 3 установлена в отверстии 2 опорной плиты 1 с возможностью поворота. Штанга 3 фиксируется относительно опорной плиты 1 с помощью опорного выступа 5. поворачивают вокруг вертикальной оси до положения, при котором кулачки 6 своими опорными элементами 7 входят в контакт с блоками 8, врезаются в них и расклинивают.

После фиксации блоков 8 между собой и стенками выработки осуществляют отделение блоков от массива. 6 ил.

Устройство для фиксации блоков камня при отделении их от массива работает следующим образом.

Штангу 3 вводят в продольный верти5 кальный пропил до упора опорной плиты 1 в верхнюю плоскость блока 8, затем штангу

3 поворачивают вокруг вертикальной оси до положения, при котором кулачки 6 опорными элементами 7 входят в контакт с блоками

10 8, врезаются в них и расклинивают его. После фиксации блоков 8 между собой и стенками 9 подземной выработки с помощью режущего органа 10 осуществляют отделение блоков 8 от массива.

15 Формула изобретения

Устройство для фиксации блоков камня при отделении их от массива, включающее распорный элемент, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности

20 удержания блоков при одновременном повышении качества блоков, распорный элемент выполнен в виде опорной плиты с отверстием, штанги с рукоятью и с опорным выступом и жестко закрепленных на боко25 вой поверхности штанги кулачков с расположенными на их боковой поверхности опорными элементами, при этом штанга установлена в отверстии опорной плиты с возможностью поворота относительно по30 следней, а опорная плита установлена с возможностью взаимодействия с опорным выступом штанги, причем кулачки расположены на штанге диаметрально относительно ее продольной оси симметрии.

1652573

Составитель А;Толстов

Техред М.Моргентал Корректор О Кравцова

Редактор А.Огар

Заказ 1756 Тираж 302 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101
