Реферат



Изобретение относится к машиностроению и может быть использовано при изготовлении инерционных накопителей энергии. Цель изобретения - повышение надежности супермаховика путем неотделения центра от расширяющегося обода при всех скоростях вращения супермаховика за счет использования свойств псевдоупругих материалов, из которых изготовляется

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,» Я2, 165 (51)5 F 16 F 15/30

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4705527/28 (22) 11.05.89 (46) 30.05,91. Бюл. N 20 (71) Московский авиационный.технологический институт им, К.Э.Циолковского и Московский автомобилестроительный институт (72) Н.В.Гулиа, А.Г.Серх, П.М,Тривайло и

В.И.Проценко (53) 621.562(088.8) (56) Авторское свидетельство СССР

М 1201586, кл. Е 16 F 15/30, 1983. (54) СПОСОБ СБОРКИ СУПЕРМАХОВИКА (57) Изобретение относится к машиностроению и может быть использовано при изготовлении инерционных накопителей энергии. Цель изобретения — повышение надежности супермаховика путем неотделения центра от расширяющегося обода при всех скоростях вращения супермаховика эа счет использования свойств псевдоупругих материалов, из которых изготовляется

1652697 ния супермаховика не произойдет, так как центр будет отслеживать деформации обода, не отрываясь от него во всем диапазоне рабочих скоростей вплоть до начала разгрузки по участку линейных деформаций кривой деформирования. 1 ил.

Составитель В.Сергунин

Техред M.Ìoðãåíòàë Корректор Т,Малец

Редактор M.Ïåòðîâà

Заказ 1761 Тираж 394 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 центр. При вращении супермаховика при изготовлении обода 2 и центра 1 из материалов с соизмеримыми удельными весами обод, как расположенный на периферии, будет нагружаться больше. Однако несмотря

»а его ингенсивное расширение расслаиваИзобретение относится к машиностроению и может быть использовано при изготовлении инерционных накопителей энергии.

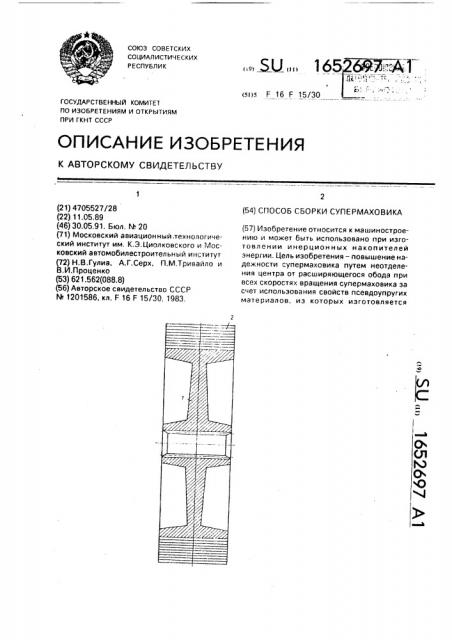

Цель изобретения — повышение надежности супермаховика путем обеспечения неотделения центра от расширяющегося обода при всех скоростях вращения супермаховика эа счет использования свойств псевдоупругих материалов, На чертеже изображен собираемый супермаховик, продольный разрез.

Способ сборки супермаховика осуществлRþò следующим образом.

На центре 1, изготовленном из псевдоупругого материала, закрепляют с натя(ом высокопрочный обод 2. При создании натяга центр 1 за счет взаимодействия с ободом 2, как и сам обод, деформируется, причем его деформация соответствует зоне псевдоупругих деформаций, достаточных для компенсации неравномерного расширения центра и обода под действием центробежных сил в широком диапазоне скоростей вращения супермаховика. При сопоставимых удельных весах материалов обода и центра последний необходимо сжимать ободом на величину, вызывающую деформацию, равную сумме упругой и псевдоупругой деформации.

5 Супермаховик работает следующим образом.

При вращении супермаховика при соизмеримых удельных весах материалов обода и центра обод нагружается большей силой

10 вследствие близости к периферии. Несмотря на интенсивное расширение центр, работающий в зоне псевдоупругих деформаций, отслеживает деформации обода, не отрываясь от него при всех рабочих

15 скоростях, обеспечивающих напряжения в центре больше. чем соответствующие границе областей упругой и псевдоупругой деформаций.

Формула изобретения

20 Способ сборки супермаховика, заключающийся в том, что на центр иэ нсевдоупругого материала навивают с натягом обод, отличающийся тем, что. с целью повышения надежности, при намотке обода

25 центр деформируют до эоны его псевдоупругих деформаций.
