Винтовая эвольвентная зубчатая передача

Винтовая эвольвентная зубчатая передача

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано в конструкциях механизмов с винтовыми зубчатыми передачами. Цель изобретения - повышение технологичности путем использования стандартного режущего инструмента. В передаче колеса 1 и 2 выполнены с увеличенной высоты зубьев, радиусы п.2, плл.2 делительных и начальных цилиндров равны на каждом из колес и выбраны из определенных соотношений. 1 ил.

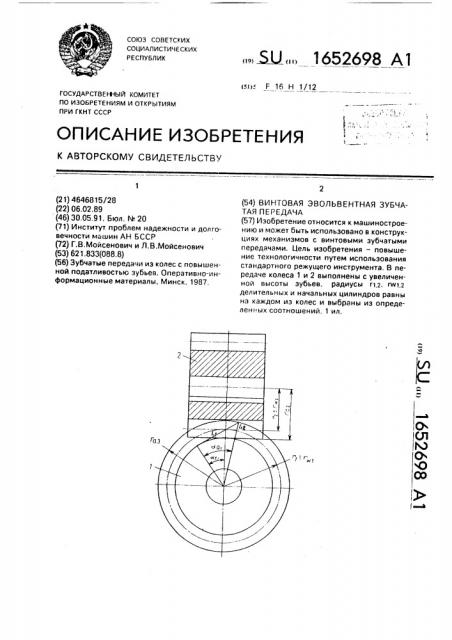

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) F 16 Н 1/12

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4646815/28 (22) 06.02.89 (46) 30.05.91. Бюл. N 20 (71) Институт проблем надежности и долговечности машин АН БССР (72) Г.В.Мойсенович и Л.В.Мойсенович (53) 621,833(088.8) (56) Зубчатые передачи из колес с повышенной податливостью зубьев. Оперативно-информационные материалы, Минск, 1987, Ы2 1652698 А1 (54) ВИНТОВАЯ ЭВОЛЬВЕНТНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА (57) Изобретение относится к машиностроению и может быть использовано в конструкциях механизмов с винтовыми зубчатыми передачами. Цель изобретения — повышение технологичности путем использования стандартного режущего инструмента, В передаче колеса 1 и 2 выполнены с увеличенной высоты зубьев. радиусы г1,2, Iw1,2 делительных и начальных цилиндров равны на каждом из колес и выбраны из определенных соотношений. 1 ил.

1652698

Формула изобретения

Г1 — х1 т„

r,1 —— I (r1 + (1 — х ) m„) + — —;

19 att

1 — х гп

"а1 = (г1 + (1 — х2) m„J + щ а 1

2 2 га2 = (г1 + (1 — х1) п1л) + 2

2 1 x t mn

t9 %2 гд» mn — нормальный модуль; га1, га2 — радиусы окружности вершин 25 зубьев колес; х1,2 — коэффициенты смещения; ац 2 — торцовые углы зацепления;

Lt,2 — граничные точки эвольвентного профиля на ножке зуба колеса 2.

Передача работает следующим образом. 9 «2 г

Составитель А,Верховский

Техред М.Моргентал Корректор Т.Малец

Редактор М.Петрова

Эаказ 1761 Тираж 394 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к машиностроению и может быть использовано в конструкциях механизмов с винтовыми зубчатыми передачами, Цель изобретения — повышение технологичности путем использования стандартного режущего инструмента, На чертеже изображена схема винтовой зубчатой передачи.

Винтовая эвольвентная зубчатая передача содержит колеса 1 и 2 с увеличенной высотой зубьев, Радиусы гt,2, г 12 делительных и начальных цилиндров равны на каждом из колес. Радиусы окружностей вершин зубьев выбраны из соотношений

При вращении зубчатого колеса 1 его зубья вступают в зацепление с вершинами зубьев колеса 2 в граничных точках Lt эвольвентного профиля, а при выходе иэ зацепле5 ния взаимодействуют вершинами зубьев с верхними граничными точками L2 эвольвентного профиля на колесе 2.

Винтовая эвольвентная зубчатая передача. содержащая колеса с увеличенной высотой зубьев, отличающаяся тем, что, с целью повышения технологичности путем

15 использования стандартного режущего инструмента, делительные и начальные цилиндры на каждлом колесе совмещены, а радиусы окружностей вершин зубьев выбраны иэ соотношений: где m< — нормальный модуль;

rt,2 — радиусы делительной окружности и

3р окружности вершин зубьев соответственно; ац 2 — торцовые узлы зацепления; х t,2 — коэффициенты смещения.
