Реферат



Изобретение относится к машиностроению и может быть использовано в приводах транспортных и других машин и механизмов для автоматического бесступенчатого изменения скорости вращения вала в зависимости от нагрузки на нем. Целью изобретения является повышение надежности передачи путем устранения пульсаций при передаче крутящего момента. При вращении ведущего вала 2 с сектором 4 последний входит в зацепление с фрикционными роликами 8, связанными с пружинами. Для уменьшения пульсаций передаваемого крутящего момента сектор 4 должен находиться в зацеплении как минимум с тремя роликами 8. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 F 16 Н 33/00

ГОСУДАРСТВЕН1ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0 (Л

ЬЭ 4

О

К) (21) 4704470/28 (22) 14.06.89 (46) 30.05.91. Бюл. ЬЬ 20 (71) Днепропетровский центр научно-технического творчества "Импульс" (72) Л.А.Аствацатуров (53) 621.8.032.3(088.8) (56) Авторское свидетельство СССР

N. 1483140, кл. F 16 Н 33/00, 1987. (54) А8ТОМАТИЧЕСКАЯ БЕССТУПЕНЧАТАЯ ПЕРЕДАЧА (57) Изобретение относится к машиностроению и может быть использовано в приводах

„,50„„1652702 А1 транспортных и других машин и механизмов для автоматического бесступенчатого изменения скорости вращения вала в зависимости от нагрузки на нем. Целью изобретения является повышение надежности передачи путем устранения пульсаций при передаче крутящего момента. При вращении ведущего вала 2 с сектором 4 последний входит в зацепление с фрикционными роликами 8, связанными с пружинами. Для уменьшения пульсаций передаваемого крутящего момента сектор 4 должен находиться в зацеплении как минимум с тремя роликами 8. 2 ил.

1652702

Изобретение относится к машиностроению и может быть использовано в приводах транспортных и других машин и механизмов для автоматического бесступенчатого применения скорости вращения вала в зависимости от нагрузки на нем.

Целью изобретения является повышение надежности передачи путем устранения пульсаций при передаче крутящего момента.

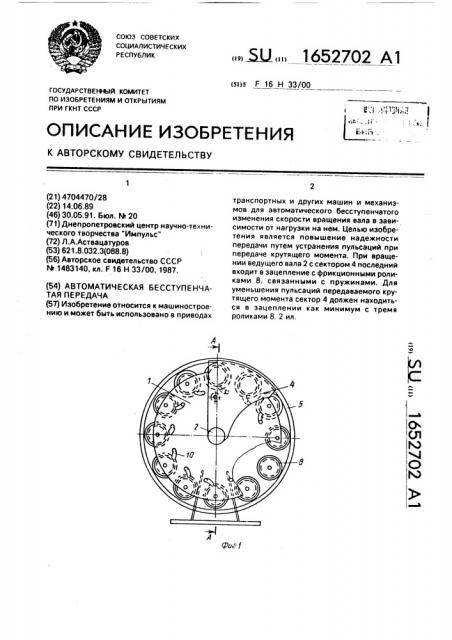

На фиг.1 изображена автоматическая бесступенчатая передача; на фиг,2 — разрез

А-А на фиг.1, Автоматическая бесступенчатая передача содержит корпус 1, в котором размещены соосные ведущий 2 и ведомый 3 валы.

На ведущем валу 2 закреплено ведущее звено, выполненное в виде сектора 4. На ведомом валу закреплено зубчатое колесо 5 с внутренним зацеплением, Упругие элементы выполнены в виде цилиндрических пружин 6 с закрепленными на их концах шестернями 7 и фрикционными роликами 8, которые свободно вращаются вместе с пружинами 6 на осях 9, закрепленных в корпусе параллельно валам 2 и 4. Шестерни 7 находятся в постоянном зацеплении с зубчатым колесом 5, а ролик 8 периодически входит в зацепление с сектором 4 и стопорится замыкающими элементами 10. закрепленными на корпусе 1.

Передача работает следующим образом.

При вращении ведущего вала 2 с сектором 4 последний входит в зацепление с фрикционным роликом 8, закрепленным на цилиндрической пружине 6, и закручивает ее на определенный угол. При дальнейшем вращении вала 2 зацепление (контакт) ролика 8 с сектором 3 прерывается.

Под действием силы упругости пружины 6 ролик 8 начинает движение в обратную сторону, что приводит к срабатыванию замыкающего устройства 10, и ролик 8 стопорится относительно корпуса 1.

При этом запасенный момент сил упругости прикладывается относительно корпуса 1 к шестерне 7, которая находится в постоянном зацеплении с зубчатым колесом 5. закрепленным на ведомом валу 3.

Вал 2 с сектором 3, продолжая враще5 ние, входит в зацепление со следующим роликом 8, после чего процесс деформации (закручивания) пружины 6 повторяется.

Одновременно с этим вследствие вращения вала 2 ранее деформированные пру10 жины 6 отдают свою потенциальную энергию ведомому валу 3, При неизменной (постоянной) угловой скорости вращения ведущего вала 2 суммарный момент упругих сил, прикладывае15 мых к валу 3, будет соответствовать моменту сопротивления вращению вала 3. Угловая скорость вращения последнего будет изменяться бесступенчато при изменении сопротивления вращению вала 3 или при

20 увеличении угловой скорости (и, соответственноо, крутящего момента) ведущего вала 2.

Таким образом, в передаче обеспечивается бесступенчатое передаточное отношение.

Для уменьшения пульсации передавае25 мого крутящего момента сектор 4 должен находиться в зацеплении как минимум с тремя роликами 8.

Формула изобретения

Автоматическая бесступенчатая пере30 дача, содержащая корпус, размещенные в нем соосные ведущий и ведомый валы, ведущее звено, установленное на ведущем валу, не менее четырех упругих элементов, одними концами кинематически связанных

35 с ведомым валом, закрепленные на корпусе замыкающие устройства, предназначенные для периодического взаимодействия с соответствующими упругими элементами, и заряжающие элементы, связанные с другими

40 концами соответствующих упругих элеменТ0В отличающаяся тем, что, с целью повышения надежности, замыкающие элементы выполнены в виде фрикционных роликов, а ведущее звено — в виде сектора, л5 предназначенного для одновременного взаимодействия по крайней мере с тремя фрикционными роликами.

1652702
