Устройство для контроля параметров двигателя внутреннего сгорания (ДВС) служит для определения числа цилиндров, числа оборотов коленчатого вала, угла опережения зажигания и вторичного напряжения катушки зажигания - на каждой свече и обеспечивает повышение достоверности контроля. Оно содержит датчик 1 верхней мертвой точки, датчик 3 сигнала зажигания , первый 2, второй 4, третий 20 и четвертый 22 формирователи сигналов , первый 5 и второй 21 одновибраторы, процессор 6, блоки 11 и 12 постоянной и оперативной памяти, генератор 16 тактовых импульсов, первый 13 и второй 14 блоки формирования управляющих сигналов, соединительные пшны ввода данных, блок индикации 15, первый 17, второй 18 и третий 19 электронные коммутаторы, источник эталонного сигнала 26, преобразователь 24 напряжения в частоту, делитель 25. Принцип работы устройства основан на заполнении определенного интервала времени, пропорционального величине измеряемого параметра, синхроимпульсами фиксированной частоты и расчете численного значения этой величины в процессоре. 2 ил. Ј (Л с

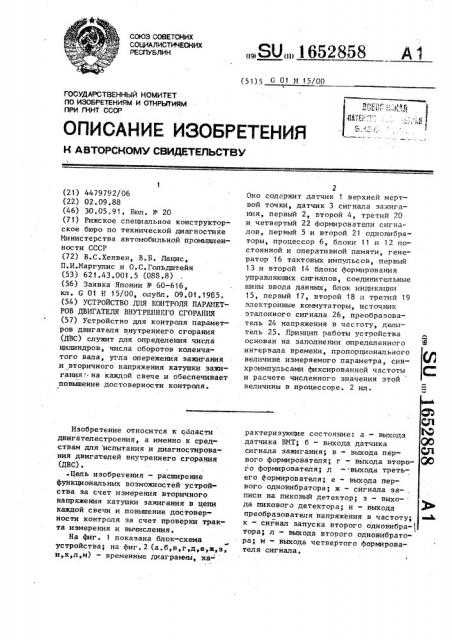

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1652858 (51) 5 G 01 М 15/00 про - ;:: 6 :1- 1 1>:Азс1

40Б ;-" .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

f10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4479792/06 (22) 02,09 ° 88 (46) 30.05.91. Бкп. № 20 (71) Рижское специальное конструктор-. ское бюро по технической диагностике

Министерства автомобильной промьшшеи.— ности СССР (72) В.С.Хенвен, В.Б. Лацис, П.И.Маргулис и О.С.Гольдштейн (53) 621.43.001.5 (088.8) (56) Заявка Японии ¹ 60-616, кл. G 01 И 15/00, опубл. 09.01.1985. (54) УСТРОЙСТВО ДПЯ КОНТРОЛЯ ПАРАМЕТРОВ ДВИГАТЕЛЯ ВНУТРЕ1ШГГО СГОРАНИЯ (57) Устройство для контроля параметров двигателя внутреннего сгорания (ДВС) служит для определения числа цилиндров, числа оборотов коленчатого вала, угла опережения зажигания и вторичного напряжения катушки зажигания:"-на каждой свече и обеспечивает повышение достоверности контроля.

Изобретение относится к области двигателестроения, а именно к средствам для испытания и диагностирования двигателей внутреннего сгорания (ДВС) . .Цель изобретения — расширение функциональных возможностей устройства sa счет измерения вторичного напряжения катушки зажигания в цепи каждой свечи и повьппение достоверности контроля за счет проверки тракта измерения и вычисления.

На фиг. 1 показана блок-схема устройства; на фиг. 2 (a,á,â,ã,ä,е,ж,s, и,к,л,м) — временные диаграммы, ха2

Оно содержит датчик 1 верхней мертвой точки, датчик 3 сигнала зажигания, первый 2, второй 4, третий 20 и четвертый 22 формирователи сигналов, первый 5 и второй 21 одновибраторы, процессор 6, блоки 11 и 1 2 постоянной и оперативной памяти, генератор 16 тактовых импульсов, первый

13 и второй 14 блоки формирования управляюших сигналов, соединительные шины ввода данных, блок индикации

i5 первый l7 второй 18 и третий 19 электронные коммутаторы, источник эталонного сигнала 26, преобразователь 24 напряжения в частоту, делитель 25. Принцип работы устройства основан на заполнении определенного интервала времени, пропорционального величине измеряемого параметра, синхроимпульсами фиксированной частоты и расчете численного значения этой величины в процессоре. 2 ил. рактеризующ е состояние: а — выхода, датчика ВМТ; б — выхода датчика © сигнала зажигания; в — выхода пер- Ю вого формирователя; г — выхода второ- QO

ro формирователя„ ä †.выхода третьего формирователя; e — выхода первого одновибратора; ж — сигнала за- . писи на пиковый детектор; э — выхо- да пикового детектора; н — выхода преобразователя напряжения в частоту; к — сигнал запуска второго одновибра- тора; л - выхода втооого одновибрато" ра; м - выхода четвертого формирователя сигнала.

3 16528

Устройство содержит соединенные последовательно датчик 1 верхней меРтвой точки (BMT) и первый формирователь 2 сигнала, датчик 3 сигнала зажигания, второй формирователь 4 сиг- 5 нала, первый одновибратор 5, процессор 6, первую 7, вторую 8, третью 9 и четвертую 10 шины ввода данных, блок 11 постоянной памяти, блок 12 оперативной памяти, первый 13 и вто- 10 рой 14 блоки формирования управляющих сигналОв, блОк индикации 1)> генератор 16 тактовых импульсов, первый 17, второй 18 и третий 19 электронные .коммутаторы, третий формирователь 20 сигнала, второй одновибратор 21, четвертый формирователь 22 сигнала конца измерения, пиковый детектор ?3, преобразователь 24 напряжения в частоту, делитель 25 часто- 20 ты, источник 26 эталонного сигнала .и программируемый таймер 27. Процессор 6 снабжен управляющими входами

28 . 1... 28 . N и сиг наль ными выходами, 29.1...29 И (где N, М вЂ” целые числа). 25

Второй 14 блок формирования управляющих сигналов предназначен для задания режимов работы процессора 6 и содержит клавишную матрицу 30, логическую схему 31 сложения и одновио- 30 ратор 32. Клавишная матрица 30 снабжена клавишными контактами 33.1. ..

ЗЗ.N и резисторами 34.1...34.N. Блок индикации 15 включает в себя дешифратор 35 и индикаторную матрицу 36, выполненную на светодиодах 37.1...

37.Р.

Выход первого формирователя 2 соединен с запускающим входом первого одновибратора 5, входом третьего фор- 40 мирователя 20 и первым входом прерывания процессора 6. Выход датчика 3 сигнала зажигания подключен к входу второго Аормирователя 4 и дополнительно связан с первым входом третьего электронного коммутатора 19, второй вход которого подключен к выходу источника 26 эталонного сигнала, а выход — к входу пикового детектора

23 э

Выход второго формирователя 4 сигнала соединен с управляющим входом первого одновибратора 5 и дополнительно подключен к второму входу прерывания процессора 6, Третий и четвер-.

55 тый входы прерывания последнего соединены соответственно с выходом четвертого формирователя 22 и сигнальным выходом второго блока 14 Аор58 4 мирования управляющих сигналов. Тактовый вход процессора 6 подключен к выходу генератора 16 тактовых импульсов и связан с тактовым входом программируемого таймера 27 и входом делителя

25. Первый ввод процессора 6 подключен через шину 7 данных и адреса к вводу блока 11 постоянной памяти, второй ввод через шину 8 данных и адреса — к вводу блока 1? оперативной памяти, третий ввод через шину 9 данных и адреса — к вводу первого блока

13 Аормирования управляющих сигналов, а четвертый ввод через шину 10 — к вводу программируемого таймера 27.

Управляющие входы 28.1...28.N (где N — целое число) процессора 6 подключены к управляющим выходам второго блока 14 формирования управляющих сигналов, а сигнальные выходы 29.1...

29.M (где M — целое число) — к входам блока 15 индикации. Первый и второй управляющие выходы первого блока 13 формирования управляющих сигналов подключены соответственно к первому и второму входам первого электронного коммутатора 17, третий управляющий выход соединен с входом второго одновибратора 21, четвертый управляющий выход — с первым управляющим входом пикового детектора 23, пятый управляющий выход — с вторым управляющим входом пикового детектора 23, шестой управляющий выход — с управляющим входом третьего электронного коммутатора 19, а седьмой управляющий выход — с управляющим входом второго электронного коммутатора 18. Управление электронными коммутаторами 17, 18 и 19 осуществляется сигналом лог."1".

Первый вход первого электронного коммутатора 17 подключен к выходу третьего формирователя 20 сигнала, второй вход — к выходу первого одновибратора 5, третий вход — к выходу второго одновибратора 21, а выход— к входу четвертого Аормирователя 22 конца измерения и входу разрешения программируемого таймера 27.

Первый вход второго электронного коммутатора 18 подключен к выходу преобразователя 24 напряжения в частоту, второй ьход — к выходу делителя 25 частоты, а выход — к входу синхронизации программируемого таймера 27.

Первый вход третьего электронного коммутатора 19 подключен к выходу датчика 3 сигнала зажигания (СЗ), второй вход — к выходу источника 26

16528 ">8 ратор 32 и выставляется код управления на управляющих выходах 28.1...

28.N. С приходом сигнала с одновибратора 32 на четвертый вход прерыва- > ния процессор б считывает с управляющих входов 28.1...28.N код подпрограьмй определения числа цилиндров, переписывает ее из блока 11 постоянной памяти в блок 12 оперативной памяти и начинает ее выполнять. При этом на сигнальные выходы 29. 1...29,M выставляется код сигнализации режима определения числа цилиндров, который выводится на светодиодную матрицу 36 блока 15 индикации.

Одновременно процессор 6 снимает маску прерывания с первого и второго входов прерывания и начинает обрабатывать поступающую информацию с датчиков

1 и 3 по этим входам. Допустим, что с датчика 1 BMT поступают импульсы (см.фиг. 2,a), предназначенные в данном случае для начала отсчета числа цилиндров, а с датчика 3 — чмпульсы (см.фиг. 2,б), характеризующие число цилиндров четырехтактного двигателя.

По первому импльсу, приходящему с датчика 1 ВМТ через первый формирователь 2 (фиг. 2в), процессор 6 переходит в режим обработки программы и начинает считать количество импульсов с датчика 3 через второй формирователь 4 (фиг. 2,r) до прихода следующего импульса с датчика t ВМТ. С приходом этого импульса процессор 6 останавливает счет . импульсов с датчика 3 и производит вычисления. По завершении вычисления код результата выводится по сигнальным выходам

29 ° 1...29.N на блок 15 индикации.

Последние коды со входов 29.1...29.N преобразуется на дешифраторе 35 в коды управления светодиодной индикаторной матрицей 36: в семисегментный код L и код выбора индикатора К. При этом на индикаторной матрице 36 отображается одновременно следующая информация: номер выбранного режима измерения, результат измерения и номер исследуемого цилиндра ДЛС {Необходим при измерении амплитуды вторичного напряжения на свечах цилиндров), эталонного сигнала, а выход — к входу пикового детектора 23, выход которого подключен к входу преобразователя 24 напряжения в частоту.

Блок 14 формирования управляющих сигналов содержит клавишную матрицу 30, логическую схему 31 сложения и одновибратор 32.

Горизонтали клавишной матрицы 30 10 подключены соответственно к неподвижным контактам клавиш 33.1...33,N и входам логической схемы 31, а также соединены через резисторы 34.1...

34.N с первым полюсом источника пита- 15 ния (не показан). Вертикали клавишной матрицы 30 подключены к соответ. ствующим замыкающим контактам клавиш

33.1...33.N и другому полюсу источника питания. Вьиод логической схемы 31 соединен с входом одновибратора 32.

Выход последнего является сигнальным выходом блока 14 формирования упрйвляющих сигналов, а горизонтали матрицы

30 соединены соответственно с управляющими выходами 28.1...28.N. Число N характеризует число режимов работы устройства и равно пяти.

Блок 15 индикации содержит дешифратор 35. и индикаторную матрицу 36, вы- 30 полненную на светодиодах 37. Количество светодиодов равно PxL, где P —число элементов индикации (вертикальной матрицы), L — число сегментов в элементе индикации. Входы дешифратора 35 являются входами 29.1...29.М блока 15 индикации, где M — целое число. Информация на входы 29. 1...29.М поступает в двоичном коде и преобразуется дешифратором в код P и код L. 40

Устройство работает в пяти режимах! определения числа цилиндров, измерения частоты вращения коленчатого вала, измерения угла опережения зажигания, измерения вторичного напряжения ка- 4 тушки зажигания на какой-либо свече зажигания,и в режиме самоконтроля.

Режим работы устройства устанавлива« ется с гомощью клавишной матрицы 30 блока 14 формирования управляющих сигналов нажатием соответствующей кпавиши.

Рассмотрим работу устройства в этих режимах.

1. Режим опРеделения числа цилиндров двигателя (см,фиг. 1, 2). Нажатием клавиши 33.1 в блоке 14 формирования управляющих сигналов через логическую схему 31 запускается одновиб2. Режим измерения числа оборотов коленчатого вала (см.фиг. 1, 2) . Нажатием одной.из клавиш 33.1...33.N

{33.2) в блоке 14 формирования управляющих сигналов через логическую. схему 31 запускается одновибратор 32 и

7 1652858 8 выставляется код управления на управляющих выходах 28.1... 28.N (аналогично предыдущему режиму). С приходом сигнала с одновибратора 32 на

Четвертый вход прерывания процессора 6 последний считывает с управляющих входов 28 . 1... 28 .N код подпрограммы

Измерения числа оборотов двигателя и переписывает ее из блока 11 посто 1нной памяти в блок 12 оперативной памяти. Затем он начинает выполнять переписанную подпрограмму, при этом .на сигнальные выходы 29.1...29.И процессор 6 выставляет код сигнализации режима измерейия числа оборотов коленвала и выводит его на индикаторную матрицу 36 блока 15 индикации.

Одновременно с выставлением кода процессор 6 через шину 9 данных и

20 адреса передает код управления на вод блока 13 формирования управляЮщих сигналов, предназначенный дпя коммутации сигнала с третьего формиI ователя 20 на выход первого электрон-25 ого коммутатора 17. Блок 13 формирования управляющих сигналов преобразует поступивший код управления в двухраз рядный двоичный сигнал ("01") и вы, ставляет его на управляющие входы первого электр онног о коммутатора 1 7. Последний коммутирует сигнал с выхо да третьего формирователя 20 на вход четвертого формирователя 22 и на вход разрешения программируемого таймера

27. Сигнал с датчика 1 BNT, сформиро35 ванный в первом формирователе 2, поступает на третий формирователь 20 интервала времени, равного длительности одного оборота коленвапа (см. фиг. 2,а-д).

С приходом сигнала разрешения, равного по длительности времени одного оборота коленвала (см.фиг. 2,д), на вход разрешения программируемого таймера 27 последний начинает считать импульсы, поступающие на его вход синхронизации по цепи: генератор 16, делитель частоты 25, второй электронный коммутатор 18, который находится в исходном состоянии (выход делителя частоты 25 скоммутирован на выход второго электронного коммутатора 18).

По окончании сигнала разрешения под55 счет импульсов синхронизации в программируемом таймере 27 прекращается, четвертый формирователь 22 формирует сигнал заданного фронта (см, фиг. 2,м), поступающий на третий вход прерывания процессора 6. Процессор 6, согласно программе, через шину 10 данных и адреса считывает число импульсов синхронизации, подсчитанное программируемым таймером 27 за один оборот коленвала, и приступает к вычислению числа оборотов коленвала.

По завершении вычисления результат выводится по сигнальным выходам

29.1...29.N на блок 15 индикации (аналогично предыдущему режиму).

3; Режим измерения угла опережения зажигания (см,фиг . 1,2). Нажатием одной из клавиш 33.1...3З.N (33.3) в блоке 14 формирования управляющих сигналов через логическую схему 31 запускается одновибратор 32 и выст.авляется код управления на управляющих выходах 28 . 1... 28. N (аналогично предыдущим режимам), С приходом сигнала с одновибратора 32 на четвертый вход прерывания процессора 6 последний считывает с управляющих входов 28.1...28.N код подпрограммы измерения угла опережения зажигания . и переписывает ее из блока 11 постоянной памяти в блок 12 оперативной памяти. Затем он начинает выполнять переписанную подпрограмму, при этом на сигнальные выходы

29.1...29Л процессор 6 выставляет код. сигнализации режима измерения угла опережения зажигания, который выводится, на блок 15 индикации.

Одновременно с выставлением кода процессор 6 через шину 9 данных и адреса передает код управления на ввод блока 13 формирования управляющих сигналов, предназначенный для коммутации сигнала с первого одновибратора 5 на выход первого электронного коммутатора 17,.

Первый блок 13 формирования управляющих сигналов преобразует поступивший код управления в двухразрядный двоичный сигнал "1 О" и выставляет его на управляющие входы первого электронного коммутатора 17. Последний коммутирует сигнал с выхода первого одновибратора 5 на вход четвертого формирователя 22 и на вход разрешения программируемого таймера 27.

Сигнал с датчика 1 БИТ, сформированный в первом формирователе 2, поступает на запускающий вход первого одновибратора 5 (см.фиг . 2,а-г,е). при этом на управляющий вход последнего через второй формирователь 4 по1652858 ступает сигнал с датчика 3 сигнала зажигания. На первом одновибраторе

5 формируется временной интервал, пропорциональный углу опережения зажигания (сигнал разрешения) (см. фиг. 2,е). С приходом этого сигнала с первого одновибратора 5 на вход разрешения программируемого таймера

27 последний начинает считать импульсы, поступающие на его вход синхронизации по цепи: генератор 16, делитель 25 частоты, второй электронный коммутатор 18 (электронный коммутатор 18 находится в исходном состоянии). По окончании сигнала разрешения подсчет импульсов синхронизации в программируемом таймере 27 прекращается, а таймер 27 формирует сигнал заднего фронта, поступающий на вход прерывания процессора 6. Дальнейшая работа устройства аналогична работе при измерении числа оборотов коленвала. Вычисление угла опережения зажигания происходит в процессоре 6.

4. Режим измерения амплитуды вто25 ричного напряжения катушки зажигания на свече выбранного цилиндра (см. фиг. 1,2), Нажатием одной из клавиш

33. 1... 33. N (33. 4) в блоке 14 формирования управляющих сигналов через логическую схему 31 запускается одновибратор 32 и выставляется код управления на управляющие выходы

28. 1... 28.N (аналогично предыдущим режимам). С приходом сигнала с одно- 35 вибратора 32 на четвертый вход прерывания процессора 6 последний считывает с управляющих входов 20.1. ° .28,N код программы измерения амплитуды вторичного напряжения по каждой све- 4р че и переписывает подпрограмму из блока 11 постоянной памяти в блок

12 onеративной памяти. 3aтем он начинает выполнять перечисанную подпрограмму, при этом на сигнальные вы- 45 ходы 29.1...29.N процессор 6 выставля-ет код сигнализации режима измерения амплитуды вторичного напряжения, который выводится на блок индикации 15.

Одновременно с выставлением кода процессор 6 снимает маску прерывания с первого и второго входов прерывания и через шину 9 данных и адреса передает код управления на ввод первого 13 блока формирования управляющих сигналов. Блок 13 преобразует поступивший код в сигналы управления первым, вторым и третьим электронными коммутаторами 17, 18 и 19 °

11а управляющие входы первого элект-. ронного коммутатора 17 поступает код "11, в результате чего коммутируется сигнал с выхода второго одновибратора 21 на выход первого электронного коммутатора 17. Ча управляющий вход второго электронного коммутатора 18 поступает сигнал лог. "1", в результате чего коммутируется сигнал с выхода преобразователя 24 напряжения в частоту на выход этого коммутатора. Третий электронный коммутатор 19 находится,в исходном состоянии.

При работе ДВС снимаемый датчиком 1 ВИТ сигнал через первый формирователь 2 поступает на первый вход прерывания процессора 6, на второй вход прерывания которого через второй формирователь 4 поступает сигнал зажигания от датчика 3 (см.фиг. 2,а-r).

Одновременно сигнал с датчика 3 поступает на вход пикового детектора 23.

В данном случае сигнал с датчика 1

811Т используется для начала отсчета числа цилиндров, а сигнал с датчика

3 — для подсчета числа цилиндров двигателя, а также для измерения амплитудного значения вторичного напряжения на свечах ДВС. При каждом импульсе с выхода датчика 3 процессор 6, согласно подпрограмме, увеличивает на единицу номер текущего цилиндра, а по приходу импульса с датчика 1

ВМТ обнуляет его. Для измерения амплитудного значения вторичного напряжения на каком-либо цилиндре необходимо задать номер нужного цилиндра нажатием одной из клавиш 33.1...33.N клавишной матрицы 30 блока 14 формирования управляющих сигналов. При этом процессор 6 считывает код включенной клавиши аналогично выбору режима. С приходом сигнала с одновибратора 32 на четвертый вхоц прерывания процессор 6 считывает с управляющих входов 28 .1...20 .N код выбранного номера цилиндра и записывает его в блок 12 оперативной памяти, при этом на сигнальные выходы 29.1. ° .29.М процессор 6 выставляет дополнительный код сигнализации выбранного номера цилиндра, который выводится на блок

15 индикации. Значение выбранного номера цилиндра процессор 6 декрементирует (уменьшает) на единицу и сравнивает с текущим значением программного счетчика процессора 6.

1653858

Прн совпадении этих значений процессор б вырабатывает код сигнала записи на пиковый детектор 23 амплитудного значения вторичного напряжения на заданном цилиндре и выставля- 5 ет этот код на шине 9 данных и адреса для подачи на первый блок 13 формирования управляющих сигналов.

Паследний по пятому выходу вырабатывает сигнал лог. "1" на разреше- 10 ние записи амплитудного значения вторичного напряжения в пиковый детектор 23 (см.фиг. 2,ж), после чего начинает работать преобразователь 24 напряжения в частоту (см.фиг.?.,и). вырабатывающий-импульсные сигналы синхронизации программируемого таймера 27, частота которых пропорциональна величине амплитудного значения напряжения, записанного в пиковом детекторе 23 (см.фиг.2,s). С приходом следующего импульса с второго формирователя 4 процессор 6 маскиру ет первый и второй входы прерывания, а также снимает сигнал разрешения

,записи с управляющего входа пикового детектора 23, запрещая тем самым за ись нового значения сигнала. Пиковый етектор 23 продолжает хранить измеенное значение амплитуды вторичного напряжения в аналоговой форме до прихода сигнала "Сброс" на другой управляющий вход. Затем по шине 9 данных и адреса процессор б выставляет код запуска второго одновибратора 21 (разрешающего работу программируемо о таймера 27) на первый блок 13 формирования управляющих сигналов, который его запускает сигналом лог."1" с третьего выхода (см.фиг.2,к). Сигнал с выхода второго одновибратора 21

{см.фиг. 2,л) через первый электрон1 ый коммутатор 17 коммутируется на вход четвертого формирователя ?2 и

На вход разрешения программируемого таймера 27. Формирователь 22 формирует сигнал конца измерения (см. фиг. 2,м), поступающий на третий вход прерывания процессора G, который пе реходит к считыванию кода измеренной

Величины с программируемого таймера

27 и приступает к вычислению амплитудного значения вторичного напряжейия на выбранном цилиндре. 3а время фключенного состояния второго одно

Вибратора 21 с выхода преобразовате-; ля 24 напряжения в частоту запишется количество импульсов, эквивалентное амплитудному значению вторичного напряжения, запомненного в пиковом детекторе 23.

При обрыве одного из датчиков 1

БИТ нли 3 процессор 6 останавливается и измерение и вычисление амплитудного значения вторичного напряжения не производится.

5. Режим самоконтроля (см.фиг. 1 и 2).

Для включения режима самоконтроля необходимо нажать одну из клавиш (33.5) в блоке 14 формирования управляющих сигналов. Дальнейшая работа ачалогична описанной в режиме измерения амплитуды вторичного напряжения, за исключением того, что из блока f1 постоянной памяти вызывается подпрограмма самоконтроля, а на блок 15 индикации выставляется код сигнализации режима самоконтроля, Одновременно с выставлением кода процессор б через шину 9 данных и адреса передает код управления на ввод блока 13 формирования управляющих сигналов. Последний преобразует поступивший код в сигналы управления первым, вторым и третьим электронными коммутаторами 17, 18 и 19. На управляющие входы первorо электроннoro коммутатора 17 поступает код "11", в результате чего коммутируется сигнал с выхода второго одновибратора 21 на выход первого электронного коммутатора 17. На управляющие входы второго и третьего электронных коммутаторов 18 и 19 поступает сигнал лог."1", в результате чего коммутируются сигналы: с выхода преобразователя 24 напряжения в частоту на выход второго электронного коммутатора 18 с выхода источника 26 эталонного сигнала на выход третьего электронного коммутатора 19. Таким образом, вместо датчика 3 в режиме самоконтроля к входу пикового детектора 23 подключается источник 26 эталонного сигнала, выходной сигнал которого используется в качестве эталонного сигнала зажигания. При каждом импульсе с выхода источника 26 эталонного сигнала процессор 6 увеличивает на единицу номер текущего цилиндра (согласно подпрограмме работы, причем для начала отсчета процессор

6 обнуляется согласно подпрограмме работы).

Дпя измерения амплитуды эталонного сигнала процессор 6 считывает из блока 11 постоянной памяти запи)3 санное там целое число F = 2, являющееся аналогом выбранного номера цилиндра (для режима измерения амплитуды вторичного напряжения}, вводимого с второго блока 14 формирования управляющих сигналов. Значение числа

F процессор 6 декрементирует (уменьшает) на единицу и сравнивает с текущим значением программного счетчика npol0 цессора 6. Дальнейшая работа заявляемого устройства в режиме самоконтроля аналогична работе в режиме измерения амплитуды вторичного напряжения, По окончании измерений и вычислений

15 иолученный результат процессор 6 сравнивает со вторым числом Р, записанным в блоке 11 постоянной памяти. При равенстве этих чисел процессор 6 выставляет на сигнальные выходы 29.1... ...29.H код, который в блоке 15 инци20 кации преобразуется в надпись "Годен", в противном случае будет высвечена. надпись "Не годен".

Таким образом, в режиме самоконтроля проверяются тракты измерения и вычисления заявляемого устройства, что дает возможность в случае отказа устройства полнее и точнее установить причину. Режим самоконтроля рекомендуется включать перед каждым измерением.

Формула изобретения

Устройство дпя контроля параметров З5 двигателя внутреннего сгорания, содержащее соединенные последовательно датчик верхней мертвой точки и первый формирователь сигнала, соединен40 ные последовательно датчик сигнала зажигания, второй формирователь сигнала и первый одновибратор, запускающий вход которого соединен с выходом первого формирователя сигнала, процессор, первый и второй входы прерывания которого подключены соответственно к выходам первого и второго формирователей сигналов, а первый, второй и третий вводы — соответственно к первой, второй и третьей шинам данных и адреса, блок постоянной памяти, блок оперативной памяти и первый блок формирования управляющих сигналов, вводы которых соединены соответственно с первой, второй 55 и третьей шинами данных и адреса, второй блок формирования управляющих сигналов, управляющие выходы которого

l4 подключены K управляющим входам процессора, блок индикации, выходы которого подключены к сигнальньх выходам процессора, и генератор тактовых импульсов, подключенный к процессору, о т л и ч à !и щ е е с я тем, что, \ с целью расширения функш ональных возможностей за счет измерения вторичного напряжения катушки зажигания в цепи каждой свечи и повышения достоверности контроля, устройство дополнительно содержит программируемый таймер, вход которого подключен к четвертому вводу процессора через

-четвертую шику данных и адреса, первый и второй электронный коммутаторы, третий формирователь сигнала, вход которого подключен к выходу первого формирсвателя сигнала, а выход к первому входу первого электронного коммутатора, второй вход которого соединен с выходом первого одновибратора, второй одновибратор, выход которого подключен к третьему входу пер вог о электр они ог о коммутатора, четвертый формирователь сигнала, вход которого подключен к выходу первого электронного коммутатора и входу разрешения программируемого таймера, а выход — к третьему входу прерывания процессора, четвертый вход прерывания которого соединен с сигнальным выходом второго блока формирования управляющих сигналов, последовательно соединенные третий электронный коммутатор, первый вход которого подключен к выходу датчика сигнала зажигания, пиковый детектор и преобразователь напряжения в частоту, выход которого подключен к первому входу второго электронного коммутатора, выход которого соединен с входом синхронизации программируемого таймера, деюштель частоты, вход которого подключен к выходу генератора тактовых импульсов и тактовым входам программируемого таймера и процессора, а выход — к второму входу второго электронного коммутатора, и источник эталонного сигнала, выход которого подключен к второму входу третьего электронного коммутатора, при этом в первом блоке формирования управляющих сигналов первый и второй выходы подключены соответственно к первому и второму управляющим входам первого электронного коммутатора.
