Реферат



Изобретение относится к области сельскохозяйственного машиностроения. Цель изобретения - повышение эксплуатационной надежности. Многокорпусный плуг содержит установленные на раме 1 нож 4 со 10 ч 12 5 кг В гидросистему наслиб JTlfeL- стойкой 14 и плужные корпуса со стойками 13, лемехами 3 и отвалами 2. Стойка 13 каждого плужного корпуса смещена назад относительно его лемеха 3. Передний конец последнего жестко связан со стойкой 13 предыдущего плужного корпуса. Лемех 3 переднего плужного корпуса жестко связан со стойкой 14 ножа 4. Угол атаки лемеха 3 каждого плужного корпуса равен углу между лобовой поверхностью его отвала 2 и направлением движения. При движении плуга лемеха 3 подрезают пласт почвы, а отвалы 2 оборачивают его и укладывают на дно борозды , при этом за счет связи лемеха 3 плужного корпуса со стойкой 13 предыдущего корпуса повышается прочность стоек и рамы 1 плуга, что исключает возможность их поломки 1 з.п.ф-лы, 2 ил Ё с ел CJ ел (Л СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 В 15/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0л

Ql (л)

Ql

Ql

Ql (21) 4673397/15 (22) 07.02.89 (46) 07.06,91. Бюл. М 21 (71) Кубанский сельскохозяйственный институт (72) H,Å. Рыжих и Г.Н. Рыжих (53) 631.312.5(088.8) (56) Авторское свидетельство СССР

hh 178584, кл. А 01 В 13/14-, 1964.

Авторское свидетельство СССР гЬ 1158062, кл. А 01 В 13/14, 1984. (54) МНОГОКОРПУСНЫЙ ПЛУГ (57) Изобретение относится к области сельскохозяйственного машиностроения. Цель

: изобретения — повышение эксплуатационной надежности. Многокорпусный плуг содержит установленные на раме 1 нож 4 со

„„5U„„1653555 А1 стойкой 14 и плужные корпуса со стойками

13, лемехами 3 и отвалами 2. Стойка 13 каждого плужного корпуса смещена назад отно- сительно его лемеха 3. Передний конец последнего жестко связан со стойкой 13 предыдущего плужного корпуса. Лемех 3 переднего плужного корпуса жестко связан со стойкой 14 ножа 4. Угол атаки лемеха 3 каждого плужного корпуса равен углу между лобовой поверхностью его отвала 2 и направлением движения, При движении плуга лемеха 3 подрезают пласт почвы, а отвалы 2 оборачивают его и укладывают на дно борозды, при этом за счет связи лемеха 3 плужного корпуса со стойкой 13 предыдущего корпуса повышается прочность стоек и рамы 1 плуга, что исключает возможность их поломки. 1 з.п,ф-лы, 2 ил, 1653555

Изобретение относится к сельскохозяйственному машиностроению, а именно к многокорпусным плугам.

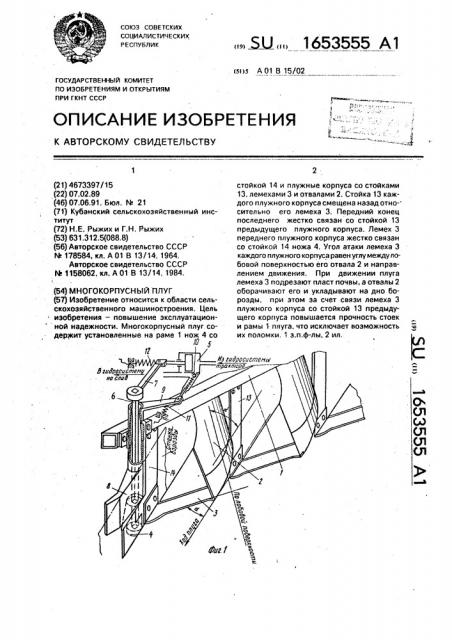

Цель изобретения — повышение эксплуатационной надежности, На фиг. 1 схематически изображен многокорпусный плуг; на фиг. 2 — связь лемеха со стойками плужных корпусов.

Многокорпусный плуг содержит установленные на раме 1 плужные корпуса, имеющие отвалы 2 и лемеха 3, и черенковый нож 4, который шарнирно связан с рамой 1.

Нож 4 связан с гидроцилиндром 5 при помощи штанги 6 и рычага 7. На раме 1 соосно шарниру ножа 4 смонтирован щуп 8, соединенный рычагом 9 с редукционным клапаном 10, который сообщен с гидроцилиндром 5. Рычаги 9 и 7 подпружинены относительно рамы 1 пружинами 11 и 12 соответственно. Стойка 13 каждого плужного корпуса смещена назад относительно его лемеха 3, Передний конец последнего жестко связан со стойкой 13 предыдущего плужного корпуса. Лемех 3 переднего плужного корпуса жестко связан со стойкой 14 черенкового ножа 4. Угол атаки а лемеха 3 плужного корпуса равен углу между лобовой поверхностью его отвала 2 и направлением движения.

Многокорпусный плуг работает следующим обрбзом.

При движении плуга щуп 8, выполненнцй в виде полевой доски или ролика, перемещается вдоль стенки борозды, касаясь ее.

Высота положения щупа 8 равна половине глубины обработки почвы плужными корпусами. Щуп 8 прижимается к стенке борозды с усилием, при этом пружина 11 сжимается и открывается клапан 10, понижая давление в гидроцилиндре 5.

Пружина 12 выглубляет острие черенкового ножа 4. При изменении траектории движения плуга щуп 8 поворачивается и через клапан 10 повышает давление в гидро5 цилиндре 5, который поворачивает нож 4, зэглубляя его в стенку борозды. Черенковый нож 4 поворачивает плуг в сторону стенки борозды, восстанавливая его прямолинейное движение, Пружина 11 сжи10 мается и через клапан 10 сбрасывает давлвние в гидроцилиндре 5, При этом плуг осуществляет движение вдоль стенки борозды, копируя ее, что повышает качество обработки почвы. Мелкие поперечные коле15 бэния способствуют движению плуга с меньшим сопротивлением.

Формула изобретения

1. Многокорпусный плуг, содержащий

20 последовательно расположенные на раме нож со стойкой и плужные корпуса, каждый из которых имеет стойку с лемехом и отвалом,отличающийся тем,что,сцелью повышения эксплуатационной надежности, 25 стойка каждого из, плужных корпусов смегцена назад относительно его лемеха, передний конец которого жестко связан со стойкой предыдущего плужного корпуса, э лемех переднего плужного корпуса жестко

30 соединен со стойкой ножа, при этом угол атаки лемеха каждого из плужных корпусов равен углу между лобовой поверхностью его отвала и направлением движения.

2. Плугпоп.1, отличающийся тем, 35 что он снабжен шарнирно установленными нэ раме щупом и гидроцилиндром с редукционным клапаном, при этом нож установлен на стойке шарнирно и кинематически связан с гидроцилиндром, а щуп кинемати40 чески соединен с редукционным клапаном.

1653555

Составитель Е.Юдин

Техред М.Моргентал Корректор Л.Бескид

Редактор С,Лисина

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 1903 Тираж 413 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., 4/5
