Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для внесения жидких органических удобрений. Целью изобретения является повышение надежности процесса всасывания удобрений. Машина содержит цистерну, снабженную вакуумным насосом, заправочный рукав, закрепленный на штанге К концу рукава прикреплен фильтр, со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РеспУБлик (я)з А 01 С 23/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 удгйачено

1/ (21) 4701536/15 (22) 06.06.89 (46) 07.06.91. Бюл. гв 21 (71) Белорусский политехнический институт (72) З.И. Бартошевич, А.И. Бобровник, С.А.

Артишевский и Г.М. Горелик (53) 631.347,1(088,8) (56) Машина для внесения жидких органических удобрений МЖТ-10. Техническое описание, инструкция по эксплуатации и формуляр. Минск: Полымя, 1984, с, 5

„, . Ы„„1653586 А1 (54) МАШИНА ДЛЯ ВНЕСЕНИЯ ЖИДКИХ

ОРГАНИЧЕСКИХ УДОБРЕНИЙ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для внесения жидких органических удобрений. Целью изобретения является повышение надежности процесса всасывания удобрений. Машина содержит цистерну, снабженную вакуумным насосом, заправочный рукав, закрепленный на штанге. К концу рукава прикреплен фильтр, со3

1653586

10

40 стоящий из установленных между шайбами

7 и 8 стержней 6, Торцы шайб имеют коническую форму. Стержни охватывает втулка 9 со ступенчатыми выступами HB ее торцах, Всасывание удобрений происходит между стержнями 6 фильтра. Имеющиеся в удобрениях засорения через некоторое время облегают стержни, препятствуя дальнейшему всасыванию. Охватывающая стержни втулка 9 при помощи гидроцилиндра 11 опускаИзобретение относится к сельскохозяйственному машиностроению, в частности к машинам для внесения жидких органических удобрений.

Цель изобретения — повышение надежности процесса всасывания удобрений.

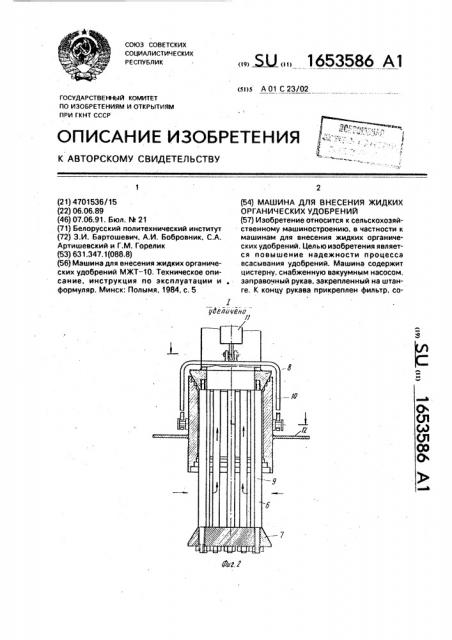

На фиг. 1 показана машина для внесения удобрений, общий вид; на фиг, 2— фильтр.

Машина содержит цистерну 1, снабженную вакуумным насосом 2, заправочный рукав 3, закрепленный на штанге 4. К концу рукава 3 прикреплен фильтр 5. Фильтр 5 (фиг. 2) состоит из стержней 6, установленных между шайбами 7 и 8,. торцы которых имеют коническую поверхность, Стержни охватывает втулка 9 со ступенчатыми выступами на ее торцах.

Тягой 10 втулка соединяется с приводом — гидроцилиндром 11, Втулка 9 снабжена охватывающим ее диском 12. Плоскость диска перпендикулярна оси втулки, Машина работает следующим образом, Для заправки машины тракторист, управляя штангой 4, опускает рукав 3 в заборную яму, затем включает вакуумный насос

2, Всасывание происходит в щели между стержнями 6 фильтра 5. При этом втулка 9 находится в одном из крайних положений, например в верхнем (как зто показано на фиг. 2), упираясь ступенчатыми выступами в коническую поверхность торца шайбы 8.

Имеющиеся в жидкости примеси устремляются в сторону фильтра и обкладывают стержни (с их нижней стороны). Через некоторое время в районе фильтра образу ется ком грязи, препятствующий дальнейшему всасыванию.

Определив наличие забивания фильтра (например, по изменению звука работы машины или показаниям вакуумметра), тракторист гидроцилиндром 11 опускает втулку 9 в крайнее нижнее положение. Диск 12 увлекает ком грязи вниз, освобождая ппостранется в крайнее нижнее положение. При этом ступенчатые выступы на торце втулки, ударяясь о коническую поверхность нижней шайбы 7, обрубают вклинивающуюся между стержнями 6 солому, палки и т.д., а диск 12, закрепленный на втулке, смещает ком грязи вниз. Дальнейшее всасывание происходит через открывшуюся верхнюю часть фильтра . При засорении втулка поднимается вверх, и цикл повторяется, 2 з.п.ф-лы, 2 ил. ство для всасывания через верхнюю часть фильтра. Продолговатые включения (солома, палки) перерубаются во время соударения ступенчатых выступов о коническую поверхность торца шайбы 7. Тем самым производится очистка фильтра от трудноудалимых засорений, образующихся в результате их вклинивания между стержнями.

Во время всасывания в верхнюю часть фильтра ком грязи из нижней части постепенно, преодолевая препятствие (диск 12), устремляется вверх. Таким образом, диск способствует замедлению образования кома грязи в верхней части фильтра

После образования нового кома у фильтра тракторист поднимает гидроцилиндром втулку 9 и цикл повторяется.

Формула изобретения

1, Машина для внесения жидких органических удобрений, содержащая цистерну для удобрений, вакуумный насос и заправочный рукав с фильтром на его конце, состоящий из двух плоских шайб. одна из которых выполнена с отверстиями и прикреплена к торцу рукава, и параллельных стержней, расположенных между ними, о т л и ч а ющ а я с я тем. что, с целью повышения надежности процесса всасывания удобрений, фильтр снабжен охватывающей стержни втулкой, связанной с приводом, торцовые поверхности которой установлены с воэможностью взаимодействия с шайбами, 2, Машина по и, 1, о т л и ч а ю ща я с я тем, что торцовые поверхности втулки выполнены в виде ряда ступенчатых выступов, установленных с возможностью взаимодействия с коническими поверхностями торцов шайб.

3. Машина по и. 1, о т л и ч а ю ща я с я тем, что втулка снабжена охватывающим ее диском. плоскость которого перпендикулярна оси втулки.

1653586

Редактор С.Лисина

Заказ 1903 Тираж 421 Подписное

В НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рауф ская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Составитель М.Москвина

Техред М.Моргентал Корректор Т. Колб
