Шпиндельный барабан хлопкоуборочной машины

Шпиндельный барабан хлопкоуборочной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственным машинам и мржет быть использовано в конструкции вертикальношпиндельной хлопкоуборочной машины. Цель изобретения - повышение эффективности работы шпиндельного барабана за счет уменьшения потерь хлопка-сырца на землю в процессе его работы. В углублении 5нижнего диска 4 подвижно установлено турбинное колесо 6 с храповыми зубьями 10, посредством которых упомянутое колесо 6взаимодействует с торцовой поверхностью шпинделя 8, имеющего аналогичные зубья 11 Колесо 6 размещено на пальце 7 и подпружинено пружиной сжатия 9. В рабочей зоне, шпиндель 8, вращаясь, через храповую передачу (зубья 11, 10) приводит во вращение турбинное колесо 6. Последнее, вращаясь, создает воздушный поток, направленный по стрелкам В, который предотвращает падение, долек хлопка 12 1 ил. СП

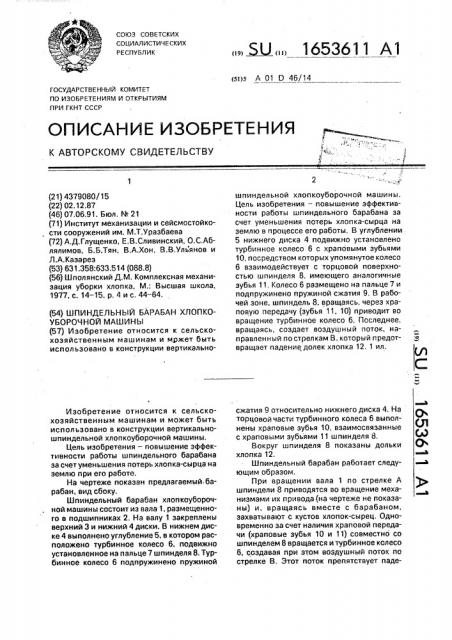

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 A 01 D 46/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4379080/15 (22) 02.12,87 (46) 07.06.91. Бюл, М 21 (71) Институт механизации и сейсмостойкости сооружений им. М.Т.Уразбаева (72) А.Д.Глущенко, Е.В.Сливинский, О,С,Аблялимов, Б.Б.Тян, В,А.Хон, В.B.Óëüÿíoâ и

Л.А.Казарез (53) 631.358:633.514 (088.8) (56) Шполянский Д.М. Комплексная механизация уборки хлопка, M.: Высшая школа, 1977, с. 14-15, р. 4 и с. 44 — 64. (54) ШПИНДЕЛЬНЫЙ БАРАБАН ХЛОПКОУБОРОЧНОЙ МАШИНЫ (57) Изобретение относится к сельскохозяйственным машинам и мржет быть использовано s конструкции вертикальноИзобретение относится к сельскохозяйственным машинам и может быть использовано в конструкции вертикальношпиндельной хлопкоуборочной машины.

Цель изобретения — повышение эффективности работы шпиндельного барабана за счет уменьшения потерь хлопка-сырца на землю при его работе, На чертеже показан предлагаемый-барабан, вид сбоку.

Шпиндельный барабан хлопкоуборочной машины состоит из вала 1, размещенного в подшипниках 2. На валу 1 закреплены верхний 3 и нижний 4 диски. В нижнем диске 4 выполнено углубление 5, в котором расположено турбинное колесо 6, подвижно установленное на пальце 7 шпинделя 8. Турбинное колесо 6 подпружинено пружиной Ы, 1653611 А1 шпиндельной хлопкоуборочной машины.

Цель изобретения — повышение эффективности работы шпиндельного барабана эа счет уменьшения потерь хлопка-сырца на землю в процессе его работы. В углублении

5 нижнего диска 4 подвижно установлено турбинное колесо 6 с храповыми зубьями

10, посредством которых упомянутое колесо

6 взаимодействует с торцовой поверхностью шпинделя 8, имеющего аналогичные зубья 11. Колесо 6 размещено на пальце 7 и подпружинено пружиной сжатия 9, В рабочей зоне, шпиндель 8, вращаясь, через храповую передачу (зубья 11, 10) приводит во вращение турбинное колесо 6. Последнее, вращаясь, создает воздушный поток, направленный по стрелкам В, который предотвращает падение долек хлопка 12, 1 ил. (: сжатия 9 относительно нижнего диска 4. На торцовой части турбинного колеса 6 выполнены храповые зубья 10, взаимосвязанные с храловыми зубьями 11 шпинделя 8, Вокруг шпинделя 8 показаны дольки хлопка 12.

Шпиндельный барабан работает следующим образом, При вращении вала 1 по стрелке А шпиндели 8 приводятся во вращение механизмами их привода(на чертеже не показаны) и, вращаясь вместе с барабаном, захватывают с кустов хлопок-сырец. Одновременно за счет наличия храповой передачи (храповые зубья 10 и 11) совместно со шпинделем 8 вращается и турбинное колесо

6, создавая лри этом воздушный лоток лс стрелке В, Этот поток препятствует паде1653611

Составитель А.Глущенко

Техред M,Moðãåíòàë

Редактор Н,Тимонина

Корректор M.Ïoæo

Заказ 2278 Тираж 391 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб;, 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 нию долек хлопка 12 на землю и увлекает

его совместно с барабаном в зону, где хлопок снимается со шпинделей. В этой зоне шпиндель 8 вращается в другую сторону (реверсируется как это имеет место в аналоге и прототипе), при этом за счет храповой передачи (храповые зубья 10 и 11) турбинное колесо 6 не увлекается шпинделем, а продолжает вращаться в ту же сторону, как это было до реверсирования шпинделя 8, проскальзывая своими зубьями 10 по зубьям 11, После этого шпиндель 8 вновь входит в зону контакта с кустами хлопчатника, там реверсируется, что опять способствует вращению турбинного колеса 6, которое вновь

"продувает" шпиндель и препятствует падению хлопка на землю. В дальнейшем процесс повторяется.

Формула изобретения

Шпиндельный барабан хлопкоубороч5 ной машины, содержащий вал, на котором жестко закреплены нижний и верхний диски с опорами для шпинделей, о т л и ч а юшийся тем, что, с целью повышения эффективности его использования, на ниж10 ней опоре каждого шпинделя, в углублениях, выполненных в нижнем диске, подвижно размещены подпружиненные в вертикальной плоскости турбинные колеса, причем упомянутые турбинные колеса взаимосвя15 заны с торцовой частью шпинделя через храповую передачу.
