Способ приготовления комбикормов и устройство для его осуществления

Способ приготовления комбикормов и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству , в частности к кормопроизводству. Цель изобретения - повышение качества комбикормов путем повышения однородности их состава. Способ включает предварительное смешивание легкосыпучих компонентов, укладываемых слоями в кузове 5 транспортного средства и разделяемых на ряд вертикальных потоков магнитной гребенкой 6, которая также захватывает металлические примеси. Потоки попадают на установленные в приемном лотке 9 нории 8 направляющие 10 и. пересекаясь между собой, смешиваются. В эту смесь добавляются порошкообразные материалы. Компоненты перемешиваются в циркулирующем по вертикали потоке корма, образуемом движущимися вверх рабочими органами транспортера 12. Полученную смесь измельчают и в нее вносят измельченные сочные и грубые корма, а затем окончательно смешивают. Поэтапное смешивание компонентов с разными физико-механическими свойствами, повышает равномерность их распределения в смеси. 2 с. и 1 з.п. ф-лы, 3 ил. W И

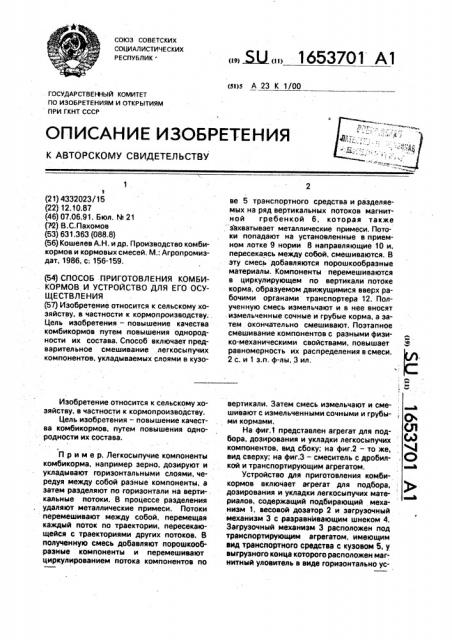

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (юй)5 А 23 К 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

««

° ю

««

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4332023/15 (22) 12.10.87 (46) 07.06.91. Бюл, М 21

P2) В.С.Пахомов (53) 631.363 (088.8) (56) Кошелев А.Н. и др. Производство комбикормов и кормовых смесей. M.: Агропромиздат, 1986, с-. 156-159. (54) СПОСОБ ПРИГОТОВЛЕНИЯ КОМБИКОРМОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к сельскому хозяйству, в частности к кормопроизводству..

Цель изобретения — повышение качества комбикормов путем повышения однородности их состава. Способ включает предварительное смешивание легкосыпучих компонентов, укладываемых слоями в кузоИзобретение относится к сельскому хозяйству, в частности к кормопроизводству.

Цель изобретения — повышение качества комбикормов, путем повышения однородности их состава.

Пример. Легкосыпучие компоненты комбикорма, например зерно, дозируют и укладывают горизонтальными слоями, чередуя между собой разные компоненты, а затем разделяют по горизонтали на вертикальные потоки. В процессе разделения удаляют металлические примеси. Потоки перемешивают между собой, перемещая каждый поток по траектории, пересекающейся с траекториями других потоков. В полученную смесь добавляют порошкообразные компоненты и перемешивают циркулированием потока компонентов по

Я2, 1653701 А1 ве 5 транспортного средства и разделяемых на ряд вертикальных потоков магнитной гребенкой 6, которая также

"захватывает металлические примеси. Потоки попадают на установленные в приемном лотке 9 нории 8 направляющие 10 и, пересекаясь между собой, смешиваются. В эту смесь добавляются порошкообразные материалы. Компоненты перемешиваются в циркулирующем по вертикали потоке корма, образуемом движущимися вверх рабочими органами транспортера 12. Полученную смесь измельчают и в нее вносят . измельченные сочные и грубые корма, а затем окончательно смешивают. Поэтапное смешивание компонентов с разными физико-механическими свойствами, повышает равномерность их распределения в смеси.

2 с. и 1 э и. ф лы, 3 ил. вертикали. Затем смесь измельчают и смешивают с измельченными сочными и грубыми кормами.

На фиг.1 представлен агрегат для подбора, дозирования и укладки легкосыпучих компонентов, вид сбоку; на фиг.2 — то же,, «4 вид сверху; на фиг.3 — смеситель с дробил- . О кой и транспортирующим агрегатом. ° ВИВАТ

Устройство для приготовления комбикормов включает агрегат для подбора, дозирования и укладки легкосыпучих материалов, содержащий подбирающий механизм 1, весовой дозатор 2 и загрузочный механизм 3 с раэравнивающим шнеком 4.

Загрузочный механизм 3 расположен под транспортирующим агрегатом, имеющим вид транспортного средства с кузовом 5, у выгрузного конца которого расположен магнитный уловитель в виде горизонтально ус1653701 тановленной гребенки 6, Смеситель 7 выполнен в виде нории 8, в приемном лотке 9 которой, в верхней его части, расположены направляющие 10, установленные в шахматном порядке под углом друг к другу.

Пространство под направляющими 10 c""Gщается с питателем 11 порошкообразных компонентов. Рабочие органы транспортера 12 нории 8 выполнены в виде пластин 13, образующих двугранный угол, вершина 14 которого направлена в направлении перемещения транспортера 12. За норией 8 расположена дробилка 15, сообщающаяся со смесителем 16, соединенным шнековым транспортером 17 с бункером 18 для сочных и грубых кормов.

Устройство работает следующим образом.

Подбирающий механизм 1 собирает хранимые навалом легкосыпучие компонен ы комбикорма и направляет их в весовой дозатор 2; Дозированные компоненты подаются загрузочным механизмом 3 в кузов

5 транспортного средства, где разравниваются шнеком 4. Различные компоненты укладываются послойно, Эти компоненты высыпаются из кузова 5 через магнитную гребенку 6, которая формирует ряд вертикальных потоков корма и задерживает металлические примеси. Потоки корма ссыпаются на направляющие 10 в приемном лотке 9 нории 8 и, пересекаясь между собой, смешиваются. Смесь попадает в пространство под направляющими 10 и в нее добавляются порошкообразные компоненты из питателя 11. Корм захватывается пластинами 13 и поднимается вверх. За счет установки пластин 13 углом к вертикали корм ссыпается вниз, образуя циркулирование потока корма по вертикали. Компоненты перемешиваются и подаются в дробилку

15, где измельчаются и дополнительно перемешиваются. Полученная смесь поступает в смеситель 16, куда транспортером 17 подаются измельченные сочные и грубые корма и окончательно смешиваются.

Формула изобретения

1, Способ приготовления комбикормов, включающий дозирование компонентов, их смешивание, извлечение металлических

5 примесей и измельчение, о т л и ч а ю щ и йс я тем, что, с целью повышения качества комбикормов путем повышения однородности их состава, смешивание компонентов осуществляют последовательно в три этапа, 10 на первом этапе легкосыпучие компоненты укладывают горизонтальными слоями, а затем разделяют по горизонтали на ряд вертикальных потоков, каждый из которых перемещают по траектории, пересекаю15 щейся с траекториями других потоков, на втором этапе к перемешанным кормам добавляют порошкообразные компоненты и смешивание проводят циркулированием потока компонентов по вертикали, а на

20 третьем этапе полученную смесь измельчают и смешивают с сочными и грубыми кормами.

2, Способ по п.1 отличающийся тем, что металлические примеси извлекают

25 в процессе смешивания при разделении легкосыпучих компонентов на потоки.

3, Устройстводля приготовления комбикормов, включающее загрузочный механизм, дозатор, транспортирующий агрегат, магнитный уловитель металлических примесей, смеситель и дробилку, о т л и ч а ю щ ее с я тем, что транспортирующий агрегат имеет вид транспортного средства с кузовом, у выгрузного конца которого распо35 ложен магнитный уловитель в виде горизонтально установленной гребенки, а смеситель выполнен в виде нории с размещенными в верхней части приемного лотка направляющими, установленными в шах40 матном порядке под углом друг к другу и с сообщающимся с пространством под направляющими питателем порошкообразных компонентов, при этом рабочие органы транспортера нории выполнены в виде двух

45 пластин, образующих двугранный угол, обращенный вершиной в направлении движения транспортера.

1653701

1653701

Составитель А,Скибневский

Техред М,Моргентал Корректор О.Кравцова

Редактор Е.Хорина

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Эакаэ 2281 Тираж 407 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб„4/5
