Изобретение относится к медицинской технике, а именно к устройствам для подачи лечебных дыхательных смесей, Цель изобретения — повыщение дисперсности аэрозоля.

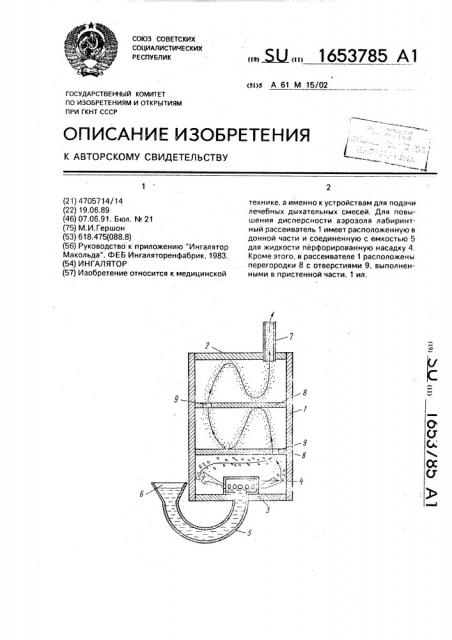

На чертеже представлен ингалятор, разрез.

Ингалятор содержит лабиринтный рас сеиватель 1 с крышкой 2, дном 3 и располо женной в донной части перфорированной насадкой 4, которая соединена с емкостью

5 для жидкости.

Емкость имеет отверстие 6 входа воздуха и расположена под лабиринтным рассе ивателем 1.

8 лабиринтном рассеивателе 1 установлены выходной патрубок 7 и горизонтально расположенные перегородки Be выполнен, ными в их пристенной части отверстиями 9. Отверстия 9 соседних перегородок выполнены в противоположных частях рассеивателя 1.

Ингалятор работает следующим образом.

Лекарственный раствор заливают в от( верстия 6 емкости 5 до уровня насадки 4. .После вдоха пациента через выходной пат рубок 7 воздух начинает поступать в отверстия 6. Пройдя через слой лекарственного вещества, воздух попадает в. перфорированную насадку 4, на выходе из которой образуется аэрозоль с частицами жидкости различных размеров; Поднимаясь вверх по рассеивателю 1. крупные частицы аэрозоля ударяются в перегородкй и измельчаются.

6 Крупные капли стекают по стенкам к днищу 3 и попадают в повторный. цикл распыления.

На выходе ингалятора образуется мелкодисперсный однородный. аэрозоль, при

10 этом дисперсность определяется количеством перегородок 8 и величиной отверстий 9, Таким образом, ингалятор обеспечивает эффективное распыление лекарственно15 го вещества, является простым в изготовлении и не требует дополнительных источников сжатого воздуха.

Ингалятор, содержащий емкость для жидкости с отверстием для входа воздуха, расположенный над емкостью лабиринтный рассеиватель и выходной патрубок, о т л и25 ч а ю шийся тем, что, с целью повышения дисперсности аэрозоля, лабиринтный рассеиватель имеет расположенную в донной части перфорированную насадку, соединен- ную с емкостью, и горизонтальные перего30 родки с выполненными в их пристенной части отверстиями,
