Реферат



союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК. (я)5 В 21 В 31/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг. Ф (21) 4702397/02 (22) 08.06.89 (46) 07.06.91. Бюл, ¹ 21 (72) А.Н.Кудрявцев. Н.В,Селезнев и Б.А.Серман (53) 621.771.2.07 (088,8) (56) Патент Франции № 2547216, кл. В 21 В 31/18, 1984.

Патент США № 4191042, кл. В 21 В 31/18, 1980. (54) УСТРОЙСТВО ДЛЯ ОСЕВОЙ УСТАНОВКИ ВАЛКА

„,5U„„1653SSO А1 (57) Изобретение относится к прокатному производству и может быть использовано для осевой настройки калибров валков сор- товых прокатных станов. Цель изобретения — повышение нагрузочной способности. Для перемещения валка в осевом направлении приводом 7 поворачивают крышку 5. которая перемещается по втулке 6. При этом перемещается упорный подшипник 3, обеспечивая смещение валка относительно подушки в требуемое положение. Это позволяет повысить нагрузочную способность опары при обеспечении ее самоустановки. 4 ил, Р В v< ж/ :) 1653880

Изобретение относится к прокатному производству и может быть использовано для осевой настройки калибров валков сортовых прокатных станов, Цель изобретения — повышение нагрузочной способности.

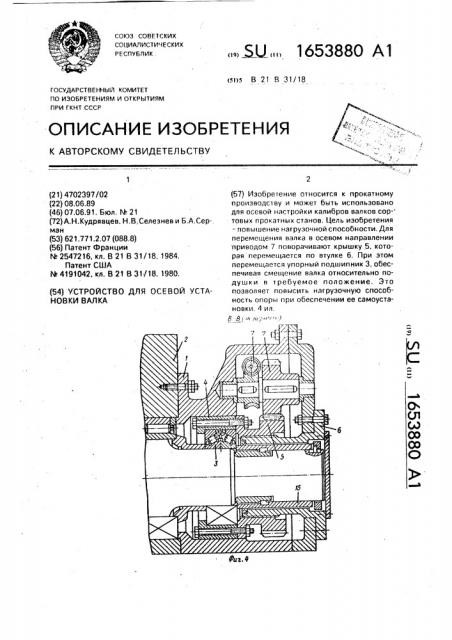

На фиг.1 показано устройство, общий видспереди; нафиг2 — разрез ААнафиг,1;нафиг 3разрез Б-Б нафиг 2; на фиг 4-разрез В-В на фиг 2, Устройство состоит из расположенного в обойме 1, закрепленной на подушке 2 валка, механизма осевой регулировки и механизма фиксации. Механизм осевой регулировки включает упорный подшипник

3, установленный в корпус 4, Корпус 4 имеет резьбовую крышку 5 с зубчатым венцом.

Механизм осевой регулировки снабжен жестко связанной с обоймой 1 и расположенной соосно с осью валка резьбовой втулкой с фланцем 6, находящейся в сопряжении с выполненной на крышке 5 упорного подшипника 3 внутренней резьбой, Обойма 1 снабжена приводом 7, связанным с зубчатым венцом крышки 5. Механизм фиксации устройства для осевой установки валка состоит из кронштейнов 8, выполненных на подушке 2 валка с закрепленным на них . фиксируемым элементом 9. В фиксируемый элемент 9 встроен шарнирный подшипник

10, ось 11 которого жестко закреплена на кронштейнах 8. Фиксируемый элемент 9 сопрягается с. прижимом 12, который закреплен на станине 13 клети и имеет приводной клин 14. Внутреннее кольцо упорного подшипника 3 фиксируется втулкой 15.

Устройство работает следующим образом.

При установке валка в клеть фиксируемый элемент 9, расположенный на кронштейне 8 подушки 2, сопрягается со станиной

13 клети и посредством приводных клиньев

14, установленных в прижиме 12, прижимается к станине 13, При этом встроенный в фиксируемый элемент 9 шарнирный подшипник 10 обеспечивает самоустановку подушки 2 по оси валка за счет зазоров, имеющихся между его элементами, создает возможность поворота подушки 2 при изги5 бе валка во время прокатки металла.

Для перемещения валка в осевом направлении необходимо приводом 7 через зубчатый венец повернуть резьбовую крышку 5. При этом крышка 5 перемещается по

10 втулке с фланцем 6, жестко закрепленной в обойме 1. Вместе с крышкой 5 перемещается корпус 4 с упорным подшипником 3, зафиксированным в осевом направлении на валке, т.е, происходит перемещение валка

15 относительно подушки 2. связанной со станиной 13 через фиксируемый элемент 9, и установка валка в требуемое положение.

Предложенное устройство по сравнению с известными позволяет повысить на20 грузочную способность опор валка, которая позволит повысить производительность стана.

Формула изобретения

25 Устройство для осевой установки валка, включающее механизм осевой регулировки, смонтированный в обойме подушки и выполненный в виде упорного подшипника с корпусом, имеющим крышку с зубчатым

30 венцом, соединенным с приводом его поворота, мехаизм фиксации в виде кронштейнов, установленных на подушке валка, фиксируемых элементов с шарнирами и осями, прижимов, о т л и ч а ю щ е е с я тем, что, 35 с целью повышения нагрузочной способности, обойма снабжена установленной соосно с продольной осью валка резьбовой втулкой с фланцем, жестко смонтированным на обойме, а крышка с зубчатым венцом

40 выполнена с внутренней резьбой с возможностью взаимодействия с резьбовой втулкой, при этом шарниры фиксируемых элементов установлены на осях кронштейнов, 45

1653880

Д -$ (лоВебн то
