Изобретение относится к ручным хозяйственным тележкам и может быть использовано в быту для хозяйственных нужд, а также для транспортировки грузов до 50 кг Цель изобретения расширение эксплуатационных возможностей тележки путем обеспечения перевозки дополнительного груза. Ручная хозяйственная тележка содержит П-образную раму 1 с изогнутой рукоят кой, соединенную замковыми шарнирными фиксаторами 2 с дополнительной рамой 3 имеющей площадку 4 для груза с крепежными ремнями 5, опирающуюся на передние 6 и задние 7 колеса. В сложенном положении передние колеса откидной площадки и замковые шарнирные фиксаторы утоплены в карманах 14 сумки 11. 3 ил.

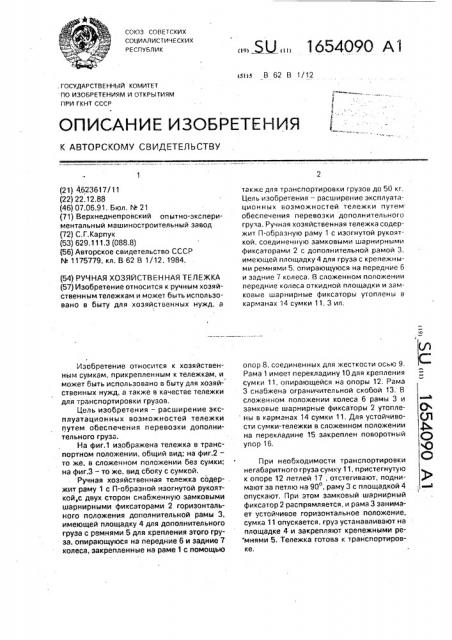

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (5I)5 В 62 В 1/12, ГОСУДАР CTB E ННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4623617/11 (22) 22.12.88 (46) 07.06.91. Бюл, N 21 (71) Верхнеднепровский опытно-экспериментальный машиностроительный завод (72) С.Г,Карпук (53) 629.111.3 (088.8) (56) Авторское свидетельство СССР
М 1175779, кл. В 62 В 1/12, 1984. (54) РУЧНАЯ ХОЗЯЙСТВЕННАЯ ТЕЛЕЖКА (57) Изобретение относится к ручным хозяйственным тележкам и может быть использовано в быту для хозяйственных нужд, а
Изобретение относится к хозяйственным сумкам, прикрепленным к тележкам, и может быть использовано в быту для хозяйственных нужд, а также в качестве тележки для транспортировки грузов.
Цель изобретения — расширение эксплуатационных возможностей тележки путем обеспечения перевозки дополнительного груза.
На фиг.1 изображена тележка в транспортном положении, общий вид; на фиг.2— то же. в сложенном положении беэ сумки; на фиг.3 — то же, вид сбоку с сумкой.
Ручная хозяйственная тележка содержит раму 1 с П-образной изогнутой рукояткой,с двух сторон снабженную замковыми шарнирными фиксаторами 2 горизонтального положения дополнительной рамы 3, имеющей площадку 4 для дополнительного груза с ремнями 5 для крепления этого груза, опирающуюся на передние 6 и задние 7 колеса, закрепленные на раме 1 с помощью... Ы2„„165409О А1 также для транспортировки грузов до 50 кг, Цель изобретения — расширение эксплуатационных воэможностей тележки путем обеспечения перевозки дополнительного груза. Ручная хозяйственная тележка содержит П-образную раму 1 с изогнутой рукояткой, соединенную замковыми шарнирными фиксаторами 2 с дополнительной рамой 3, имеющей площадку 4 для груза с крепежными ремнями 5, опирающуюся на передние б и задние 7 колеса. В сложенном положении передние колеса откидной площадки и замковые шарнирные фиксаторы утоплены в карманах 14 сумки 11. 3 ил. опор 8, соединенных для жесткости осью 9.
Рама 1 имеет перекладину 10 для крепления сумки 11, опирающейся на опоры 12. Рама
3 снабжена ограничительной скобой 13. В сложенном положении колеса 6 рамы 3 и замковые шарнирные фиксаторы 2 утоплены в карманах 14 сумки 11. Для устойчивости сумки-тележки в сложенном положении на перекладине 15 закреплен поворотный упор 1б.
При необходимости транспортировки негабаритного груза сумку 11, пристегнутую к опоре 12 петлей t7, отстегивают, поднимают за петлю на 90, раму 3 с площадкой 4 опускают. При этом замковый шарнирный фиксатор 2 распрямляется, и рама 3 занимает устойчивое горизонтальное положение, сумка 11 опускается, груз устанавливают на площадке 4 и закрепляют крепежными ре"мнями 5. Тележка готова к транспортировке, 1654090
Составитель Н. Веялко
Техред М. Моргентал
Редактор Б.Федотов
Корректор М.Максимишинец
Заказ 2285 Тираж 347 П
ВНИИПИ Гос а ственн одписное осударственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Месква, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина 101
Формула изобретения
Ручная хозяйственная тележка. содержащая. установленную на колесах раму с
П-образной рукояткой и с опорой для эакрепляемой на раме грузовой сумки, о т л ич а ю щ а я с я тем, что, с целью расширения эксплуатационных возможностей путем обеспечения перевозки дополнительного груза, она снабжена шарнирно прикрепленной к раме с возможностью поворота в продольной вертикальной плоскости и фиксации в требуемых положениях допол5 нительной рамой с грузовой площадко и, средствами крепления и ходовыми колесами, а грузовая сумка выполнена с боковыми карманами для размещения в них ходовых колес дополнительной рамы в ее нерабочем положении,
