Тренажер по борьбе за живучесть судна

Тренажер по борьбе за живучесть судна

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам обучения, а именно к тренажерам по борьбе за живучесть судна. Целью изобретения является снижение энергозатрат тренажера и расширение его имитационных свойств. Тренажер состоит из коробообразного щита 1, выполненного с имитатором судового корпусного перекрытия 3 с проемом, а упомянутый щит установлен с зазором относительно кромки этого проема. Через заднюю стенку щита пропущен трубопровод 4 подачи воды. Тренажер снабжен гидроприводом 5 и цилиндром 9 с поршнем 10. На поверхности цилиндра выполнены отверстия , сообщающие его внутреннюю полость 13 с напорным 14 и сливным 15 патрубками, причем сливной патрубок соединен с трубопроводом 19, на котором по контуру проема имитатора судового корпусного перекрытия расположены форсунки 20. В рабочем состоянии тренажера вода подается к гидроприводу 5 и поступает через внутреннюю полость 13 цилиндра 9 и сливной патрубок 15 к трубопроводу 19 и форсункам 20. Ликвидация неплотности по контуру проема имитатора судового корпусного перекрытия создает давление на поршень 10, который вытесняет воду из полости 13 цилиндра и перекрывает доступ воды к форсункам 20. 2 ил. И

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)з В 63 В 43/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗО Б РЕТЕ НИ ЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4711649/11 (22) 28,06.89 . (46) 07.06.91, Бюл. М 21 (72) А, С. Бем, В. Н. Решетило и А. В. Шляпников (53) 623,836.2(088.8) (56) Авторское свидетельство СССР

М 1439031, кл. В 63 В 43/16, 1988. (54) ТРЕНАЖЕР ПО БОРЬБЕ ЗА ЖИВУЧЕСТЬ СУДНА (57) Изобретение относится к средствам обучения, а именно к тренажерам по борьбе за живучесть судна, Целью изобретения является снижение энергозатрат тренажера и расширение его имитационных свойств.

Тренажер состоит из коробообразного щита

1, выполненного с имитатором судового корпусного перекрытия 3 с проемом, а упомянутый щит установлен с зазором относительно кромки этого проема. Через заднюю,, Ы„„1654120 А1 стенку щита пропущен трубопровод 4 подачи воды. Тренажер снабжен гидроприводом 5 и цилиндром 9 с поршнем 10, На поверхности цилиндра выполнены отверстия, сообщающие его внутреннюю полость

13 с напорным 14 и сливным 15 патрубками, причем сливной патрубок соединен с трубопроводом 19, на котором по контуру проема имитатора судового корпусного перекрытия расположены форсунки 20. 8 рабочем состоянии тренажера вода подается к гидроприводу 5 и поступает через внутреннюю полость 13 цилиндра 9 и сливной патрубок 15 к трубопроводу 19 и форсункам

20. Ликвидация неплотности по контуру проема имитатора судового корпусного перекрытия создает давление на поршень 10, Б который вытесняет воду иэ полости 13 цилиндра и перекрывает доступ воды к форсункам 20. 2 ил.

1654120

Изобретение относится к средствам обучения, а именно к тренажерам по борьбе эа живучесть судна.

Целью изобретения является снижение энергозатрат тренажера и расширение его 5 имитационных свойств.

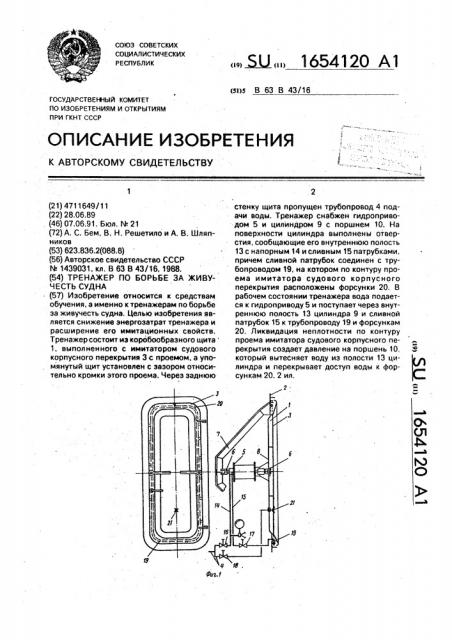

На фиг, 1 схематично представлен тренажер, вид спереди и сбоку; на фиг. 2— гидропривод, продольный разрез.

Тренажер состоит из коробообразного 10 щита I, закрепленного, например, на переборке 2 судового помещения и содержит имитатор судового корпусного перекрытия

3 с проемом, а упомянутый щит установлен с зазором относительно этого проема. Че- 15 рез заднюю стенку коробообраэного щита пропущен трубопровод 4 подачи воды. Тренажер снабжен гидроприводом 5, который с помощью шарнира 6 соединен с опорной поверхностью 7 судового помещения и за- 20. дней стенкой 8 коробообраэного щита, и ,содержит рабочий цилиндр 9 с поршнем 10, отверстия 11 и 12, сообщающие внутрен-, нюю полость 13 цилиндра с напорным 14 и сливным 15 патрубками. На патрубках уста- 25 новлены эапорные клапаны 16-18 подачи воды соответственно к гидроприводу, к трубопроводу 19 с форсунками 20. расположенными по контуру проема имитатора судового корпусного перекрытия, и к имита- 30 тору 21 пробоины.

В рабочем состоянии тренажера вода по трубопроводу 4 через открытый клапан

16 и патрубок 14 подается к гидроприводу 5 и через отверстие 11 поступает во внутреннюю полость 13 цилиндра, а через отверстие 12 по патрубку 15 и открытый клапан

17 — к трубопроводу 19 с форсунками 20, При открытом клапане 18 вода поступает к имитатору 21 пробоины.

Ликвидация неплотности по контуру проема имитатора судового корпусного перекрытия создает давление на поршень 10, который вытесняет воду из полости 13 цилиндра 9 через отверстие 12, перекрывает отверстие 11 и прекращает доступ воды. к форсункам 20.

Формула изобретения

Тренажер по борьбе за живучесть судна, содержащий коробообразный щит, передняя стенка которого выполнена с имитатором пробоины, а через заднюю пропущен трубопровод подачи воды, и снабженный рабочим цилиндром гидропривода, отличающийся тем, что, с целью снижения энергозатрат тренажера и расширения его имитационных свойств, тренажер выполнен с имитатором судового корпусного перекрытия с проемом, а упомянутый щит установлен с зазором относительно кромки этого проема, причем щит снабжен форсунками, которые расположены по его периметру и сообщены сливным патрубком с полостью рабочего цилиндра.

1654120 юг.2

Составитель В. Бернадский

Техред M.Moðlåíòàë Корректор И. Муска

Редактор С. Пекарь

Производственно-издательский комбинат "Патент", г. УЖгород, ул.Гагарина. 101

Заказ 1922 Тираж 281 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
