Устройство для обвязывания предметов

Устройство для обвязывания предметов

Иллюстрации

Показать все

Реферат



Изобретение относится к области упаковывания , а именно к устройству для обвязывания предметов, может быть использовано1 в различных отраслях промышленности и направлено на повышение надежности работы . Устройство для обвязывания предметов снабжено дополнительными ножами 7 и 8, установленными между рулонодержателем 6 для ленты и толкателем для зажимов на расстоянии от режущих кромок надреза1 ющих 15 и 16 и отрезного 17 и 18 ножей П-образного пуансона 13, кратном расстоянию между режущими кромками этих ножей . 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5j)5 В 65 В 13/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ о

Ql ф (лЭ о (61) 1169886 (21) 4673182/13 (22) 04.04.89 (46) 07.06.91. Бюл. М 21 (71) Производственное объединение "Новокраматорский машиностроительный завод" (72) В.В.Данильченко, А,Я.Шевченко и А.H.Бугаев (53) 621.798,5(088.8) (56) Авторское свидетельство N 1169886, кл. В 65 В 13/34, 1984. (54) УСТРОЙСТВО ДЛЯ ОБВЯЗЫВАНИЯ

ПРЕДМЕТОВ

»5U,» 1654136 А2 (57) Изобретение относится к области упаковывания, а именно к устройству для обвяэывания предметов, может быть использовано в различных отраслях промышленности и направлено на повышение надежности работы. Устройство для обвязывания предметов снабжено дополнительными ножами 7 и

8, установленными между рулонодержателем 6 для ленты и толкателем для зажимов на расстоянии от режущих кромок надрезающих 15 и 16 и отрезного 17 и 18 ножей

П-образного пуансона 13, кратном расстоянию между режущими кромками этих ножей. 5 ил.

1654136

20

35

50

Изобретение относится к области упаковывания, а именно к устройству для обвяэывания предметов, может быть использовано а различных отраслях промышленности и является усовершенствованием изобретения по авт.св. N 1169886.

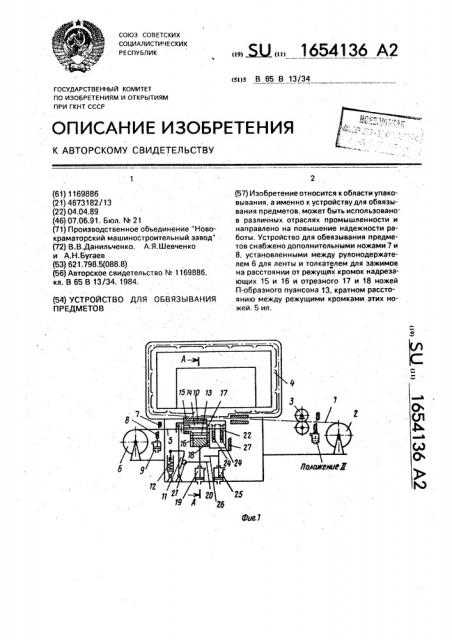

Целью изобретения является повышение надежности работы устройства, На фиг.1 изображена кинематическая схема устройства для обвязывания предметов; на фиг.2 — положение ножей при обрезке концов ленты для зажимов и обвязочного ма гериала; на фиг.3 - сечение А-А на фиг,1 (положение механизма формирования зажимов перед надрезкой боковых кромок ленты для зажимов и их загибов); на фиг,4— положение механизмов при подаче в механизм смятия зажимов; на фиг.5 — то же, в момент начала смятия отрезанного зажима, Устройство для обвязывания предметов состоит из механизма подачи обвязочного материала 1, содержащего рулонодержатель 2, тянущие ролики 3 и раму с кольцевым каналом 4, Механизм изготовления зажимов из ленты 5 содержит рулонодержатель 6, ножи

7 и 8 с приводом 9 ножа 8, толкатель с закрепленными на нем двумя стержнями

10, копир 11 и пружину l2, П-образный пуансон 13 и матрицу 14 с надрезающими ножами l5 и 16 и отрезающими ножами 17 и 18, гидроцилиндр 19 привода П-образного пуансона 13 с захватом 20 и роликом 21.

Ножи 7.и 8 установлены перед толкателем на расстоянии от режущих кромок отрезного и надрезающих ножей 16 П-образного пуансона 13, кратном расстоянию между режущими кромками этих ножей, с возможностью перемещения в направлении, перпендикулярном боковой поверхности ленты

5 для зажимов, Механизм смятия зажимов содержит сминающие губки 22 с выступами 23, просекатели 24 и гидроцилиндр 25 с упором 26 для привода губок 22 и ножа 27.

Устройство для обвязывания предметов работает следующим образом.

Перед началом обвязки (до того, как обвязываемый предмет будет подан в район обвязного устройства) загружают. рулонодержатель 2 обвязочным материалом 1, а рулонодержатель 6 — лентой 5 для зажимов.

Если передний конец обвязочного материала 1 деформированный или неровный, его задают между ножами 7 и 8 и перемещением ножа 8, например гидроцилиндром, отрезают его. При этом ножи находятся в положении ll, После отрезки деформированного участка передний конец обвязочного материала 1 задается в тянущие ролики

3, а лента 5 для зажимов при наличии деформирован ного конца обрезается таким же образом в положении .! и задается между

П-образным пуансоном 13 и матрицей 14 до упора торцом в отрезающий нож 18. Включается гидроцилиндр 19 и П-образный пуансон 13 движется по направлению к ленте 5, при этом перемещается захват 20 с роликом

21, Копир 11 отклоняется, сжимая пружину

12, и отводит толкатель из зоны П-образного пуансона 13. К моменту соприкосновения захвата 20 с упором 26 надрезающие ножи

16 l1-образного пуансона 13 подходят к ножам 15 матрицы 14 и надрезают ленту 5 с двух сторон. Дальнейшая работа гидроцилиндра 19 происходит совместно с гидроцилиндром 25, при этом П-образный пуансон

13 соединяется с матрицей 14 и рабочими образующими формирует зажим. Гидроцилиндр 19 останавливается, совершив полный ход, а вместе с ним останавливается и гидроцилиндр 25.

Зажим изготовлен, но еще не отрезан от ленты 5 и не подан в механизм снятия.

При обратном ходе гидроцилиндра 19 и, следовательно, гидроцилиндра 25 П-образный пуансон 13 отходит от матрицы 14, Гидроцилиндр 25, выбрав свой ход, останавливается, а гидроцилиндр 19 продолжает свой обратный ход, при этом ролик 21 освобождает копир 11 и пружину 12, в результате чего толкатель своими стержнями 10, упираясь в торец изготовленного зажима, проталкивает изготовленный зажим в механизм смятия. А так как зажим еще не отрезан от ленты 5, толкатель протягивает за собой ленту 5 в район П-образного пуансона

13, в щель между ним и матрицей 14, до упора надрезанными торцами в плоскость ножа 18, Устройство готово к циклу обвязки, Предмет подают в район обвязочного устройства. Обвязочный материал 1 с рулонодержателя 2 при помощи тянущих роликов 3 подается по кольцевому каналу 4 в зону скрепления и после нахлестывания на задний конец останавливается. Включается гидроцилиндр 19 и П-образный пуансон 13 движется по направлению к ленте 5. при этом перемещается захват 20 с роликом 21.

Копир 11 отклоняется, сжимая пружину 12, и отводит толкатель из зоны П-образного пуансона 13. Когда захват 20 соприкасается с упором 26,надрезающие ножи 16 П-образного пуансона 13 подходят к ножам 15 матрицы 14 и надрезают ленту 5 с двух сторон, Одновременно с этим отрезающий нож 18

П-образного пуансона 13 подходит к ножу

17 матрицы 14 и отрезает ранее сформированный зажим. Дальнейшая работа гидроцилиндра 19 происходит совместно с

1654136 гидроцилиндром 25, при этом П-образный пуансон 13 соединяется с матрицей 14 и рабочими образующими формирует новый зажим. Гидроцилиндр 19 останавливается, совершив полный ход, вместе с ним оста- 5 навливается гидроцилиндр 25, После этого включаются тянущие ролики

3 на реверс и обвязочный материал 2 обтягивает предмет с необходимым усилием.

Далее гидроцилиндр 25 включается на 10 дополнительный ход в сторону обвязочного материала 1 и разворотом губок 22 сминает зажим вокруг обвязочного материала

1, просекателем 24 скрепляет их в замок и ножом 27 отрезает ходовой конец обвязоч- 15 ного материала 1. Гидроцилиндр 25 включается на обратный ход, губки 22 разводятся, освобождая обвязочный материал 1 с замком, Обвязочный предмет убирают, а новый 20 подают в зону обвязочного устройства.

За это время гидроцилиндр 25 упором

26 касается захвата 20 гидроцилиндра 19 и они начинают перемещаться одновремен- но. при этом П-образный пуансон 13 отхо- 25 дит от матрицы 14. Гидроцилиндр 25. выбрав свой ход, останавливается, а гидроцилиндр 19 продолжает свой обратный ход, освобождая копир 11 и пружину 12, в результате чего толкатель стержнями 10, упи- 30 раясь в торец изготовленного зажима, Тьюяение 1 ЙалакениеК

Фиг. 2 проталкивает его в механизм смятия и протягивает ленту 5 в щель между П-образным пуансоном 13 и матрицей 14. Гидроцилиндр

19 останавливается.

Устройство, совершив полный цикл, готово к обвязке очередного предмета, По окончании рулона с лентой 5 для зажимов ножи 7 и 8 перемещают на ось ленты 5 и перемещением ножа &, например гидроцилиндром, отрезается задний конец на расстоянии от надрезающих ножей 16

П-образного пуансона 13, кратном длине зажима, что позволяет последний зажим из отрезка ленты 5, заключенного между надрезающими ножами 16 П-образного пуансона и ножами 7 и 8, выполнить заданной длины.

В результате использования предлагаемого решения повышается надежность устройства в эксплуатации, Формула изобретения.

Устройство для обвяэывания предметов по авт.ев. N 1169886, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, оно снабжено дополнительными ножами, установленными между рулонодержателем для ленты и толкателем для зажимов на расстоянии от режущих кромок надрезающих и отрезного ножей П-образного пуансона, кратном расстоянию между режущими кромками этих ножей.
