Устройство для фиксации поворотной крышки в открытом положении

Устройство для фиксации поворотной крышки в открытом положении

Иллюстрации

Показать все

Реферат



Изобретение относится к конструкциям поворотных крышек и может быть использовано для фиксации крышек в открытом положении , преимущественно крышек люков и горловин вращающихся или опрокидывающихся емкостей при их выгрузке. Целью изобретения является повышение надежности и удобства эксплуатации, а также упрощение конструкции. Крышка 1 шарнирно установлена на стойке 2 емкости 3 посредством двух полуосей 4 и 5 с резьбовыми нарезками противоположных направлений. Полуоси 4 и 5 ввинчены в ответные резьбовые отверстия стойки 2 и имеют буртики 6 и 7 и граненые головки, установленные с возможностью осевого перемещения в отверстии 10 крышки 1. При повороте крышки 1 одновременно через граненые головки поворачиваются и полуоси 4 и 5, ввинчиваясь в стойку до упора буртиков 6 и 7. 2 ил.

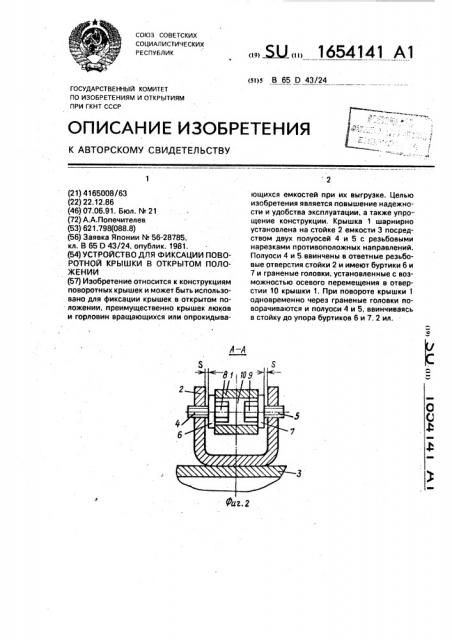

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 65 D 43l24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг,2

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4165008!63 (22) 22.12.86 (46) 07.06.91. Бюл. N 21 (72) А.А.Попечителев (53) 621.798(088.8) (56) Заявка Японии hb 56-28785, кл. В 65 0 43!24, опублик. 1981. (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ПОВОРОТНОЙ КРЫШКИ В ОТКРЫТОМ ПОЛОЖЕНИИ (57) Изобретение относится к конструкциям поворотных крышек и может быть использовано для фиксации крышек в открытом положении, преимущественно крышек люков и горловин вращающихся или опрокидыва„„Я „„1654141 А1 ющихся емкостей при их выгрузке. Целью изобретения является повышение надежности и удобства эксплуатации, а также упрощение конструкции, Крышка 1 шарнирно установлена на стойке 2 емкости 3 посредством двух полуосей 4 и 5 с резьбовыми нарезками противоположных направлений.

Полуоси 4 и 5.ввинчены в ответные резьбовые отверстия стойки 2 и имеют буртики 6 и

7 и граненые головки, установленные с возможностью осевого перемещения в отверстии 10 крышки 1. При повороте крышки 1 одновременно через граненые головки поворачиваются и полуоси 4 и 5, ввинчиваясь в стойку до упора буртиков 6 и 7. 2 ил. I 654141

Фиг.!

Составитель M,Ñòðó÷êîB

Техред M.Ìoðãåíòàë Корректор Э.Лончакова

Редактор С,Пекарь

Заказ 1923 Тираж 384 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к конструкциям поворотных крышек и может быть использовано для фиксации крышек в открытом положении, преимущественно крышек люков и горловин вращающихся или опрокидывающихся емкостей при их выгрузке.

Целью изобретения является повышение надежности и удобства эксплуатации, а также упрощение конструкции, На фиг.1 изображено устройство в закрытом положении, вид сбоку; на фиг.2— разрез А-А на фиг,1, Крышка 1 шарнирно установлена на

Стойке 2, закрепленной на емкости 3, поСредством двух полуосей 4 и 5, На полуосях

4 и 5 имеются буртики 6 и 7 и закреплены йолзуны 8 и 9, выполненные в виде граненых головок. В крышке 1 выполнено отверСтие 10, в котором установлены ползуны 8 и

9 с возможностью перемещения вдоль него, Полуоси 4 и 5 выполнены резьбовыми с противоположными направлениями нарезок и ввинчены в ответные резьбовые отверстия

Стойки 2. В закрытом положении крышки 1

Между буртиками 6 и 7 и внутренними поверхностями стойки 2 имеются зазоры 5, Величины которых выбираются в зависимоСти от потребного угла открытия крышки 1, Устройство работает следующим обраSOM.

При открывании крышки 1 вместе с ней поворачиваются за граненые головки ползунов 8 и 9 полуоси 4 и 5, которые ввинчиваются, в стойку 2 до соприкосновения буртиков 6 и 7 со стойкой 2. Дальнейшее поворачивание крышки 1 происходит за счет затяжки резьбовых пар: полуось — стойка. Фиксация крышки 1 производится за

5 счет моментов трения, возникающих в резьбовых парах при их затяжке. Для предохранения от самозакрывания крышки момент затяжки резьбовых соединений при открывании должен быть в 1.5-2 раза больше, чем

10 момент самозакрывания от силы тяжести крышки. Закрывание крышки производится путем преодоления момента затяжки резьбовых пар при повороте крышки в обратном направлении.

Формула изобретения

Устройство для фиксации поворотной крышки в открытом положении, содержащее две полуоси, взаимодействующие с

20 крышкой и емкостью, и средства фиксации крышки относительно емкости, о т л и ч а ющ е е с я тем, что, с целью повышения надежности и удобства эксплуатации, а также упрощения конструкции, средства фикса25 ции крышки представляют собой два установленных в крышке с возможностью перемещения вдоль оси ее поворота ползуна, на которых закреплены полуоси, выполненные резьбовыми с противоположными

30 направлениями нарезок и ввинченные в ответные резьбовые отверстия основания, при этом полуоси снабжены буртиками, упирающимися в основание в открытом положении крышки.
