Устройство для поштучной подачи плитных изделий

Устройство для поштучной подачи плитных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к загрузочным устройствам и может быть использовано во всех отраслях народного хозяйства для подачи плитных материалов из стопы в станок . Цель изобретения - улучшение эксплуатационных характеристик - достигается тем, что механизм поштучной выдачи изделий включает шарнирно сочлененные между собой и с силовыми цилиндрами 4 и 6 двуплечие рычаги 5 и 8, на одном из плеч последнего из которых шарнирно установлена штанга 9 с захватом 10 на конце, при этом штанга имеет ограничитель ее поворота относительно указанного рычага. Выдача изделий производится так: привод 4, поворачивая двуплечий рычаг 5, перемещает захват 10 в зону заднего конца стопы изделий, силовой цилиндр 6 опускает штангу 9 с захватом 10 на стопу, далее при обратном ходе штока силового цилиндра 4 производится подача изделий между транспортирующим валком 3 и прижимным роликом 11. Производится зажим изделия и подача его кареткой 2 на уровень выдачи, после чего транспортирующий валик 3 выдает изделие. 4 ил. Ё О § оо

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

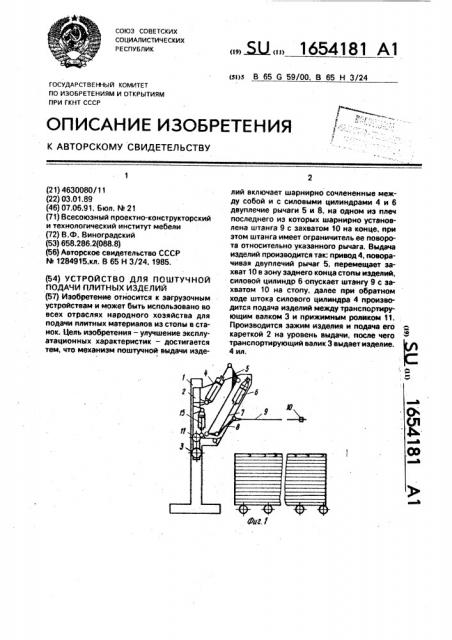

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ()

Q3

Ф

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4630080/11 (22) 03.01.89 (46) 07.06.91. Бюл. М 21 (71) Всесоюзный проектно-конструкторский и технологический институт мебели (72) В.Ф. Виноградский (53) 658.286.2(088.8) (56) Авторское свидетельство СССР

hh 1284915,кл, В 65 Н 3/24. 1985. (54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ

ПОДАЧИ ПЛИТНЫХ ИЗДЕЛИЙ (57) Изобретение относится к загрузочным устройствам и может быть использовано во всех отраслях народного хозяйства для подачи плитных материалов из стопы в станок; Цель изобретения — улучшение эксплуатационных характеристик — достигается тем, что механизм поштучной выдачи иэде„„ Ж„„1654181 А1 (я)э В 65 G 59/00, В 65 Н 3/24 лий включает шарнирно сочлененные между собой и с силовыми цилиндрами 4 и 6 двуплечие рычаги 5 и 8, на одном из плеч последнего из которых шарнирно установлена штанга 9 с захватом 10 на конце, при этом штанга имеет ограничитель ее поворота относительно указанного рычага. Выдача изделий производится так: привод 4, поворачивая двуплечий рычаг 5, перемещает захват 10 в зону заднего конца стопы иэделий, силовой цилиндр 6-опускает штангу 9 с захватом 10 на стопу, далее при обратном ходе штока силового цилиндра 4 производится подача изделий между транспортиру. ющим валком 3 и прижимным ролйком 11.

Производится зажим изделия и подача его кареткой 2 на уровень выдачи, после чего транспортирующий валик 3 выдает иэделие.

4 ил.

1654181

Изобретение относится к загрузочным устройствам и может быть использовано во всех отраслях народного хозяйства для подачи плитных материалов из стопы в станок, Цель изобретения — улучшение эксплуатационных характеристик.

На фиг. 1 изображено устройство, общий вид, продольный разрез; на фиг. 2 — то же с выдвинутой штангой и s момент подачи плиты в; на фиг. 3 — то же, вид в плане; на фиг, 4 — храповой механизм прижимных роликов.

Устройство содержит станину 1 с вертикальными направляющими, на которых установлена каретка 2 с возможностью возвратно-поступательного перемещения, на последней установлен механизм поштучной выдачи изделий, включающий в себя транспортирующий валик 3, силовой цилиндр 4, связанный с двуплечим рычагом 5, второй силовой цилиндр б, шток 7 которого свя, зан с вторым двуплечим рычагом 8, на котором шарнирно закреплена штанга 9, причем штанга 9 и звено 8 образуют ломающийся рычаг. На конце штанги закреплен захват 10.

На каретке также установлены прижимные ролики 11 и храповик 12, жестко закрепленные на валу 13, последний же в опорах закреплен на одноллечем рычаге 14 и имеет привод от силового цилиндра 15.

Устройство работает следующим образом, В начале работы механизм поштучной выдачи изделий находится в крайнем левом положении и образует параллелограмм (фиг. 1). При этом штанга 9 занимает горизонтальное положение, что обеслечивает возможность установки стопы плит в зону загрузки. Прижимные ролики 11 подняты цилиндром 15 в крайнее верхнее положение (фиг. 1).

Затем в зону загрузки подают(тележкой, рольгангом, электропогружателем) стопу плит и силовым цилиндром 6 опускают штангу 9 на столу (фиг. 2).

В автоматическом режиме каретка 2 опускается до уровня загрузки плит. Однавременно включается силовой цилиндр 4, который поворачивает двуплечий рычаг 5, выдвигая штангу 9 вправо. При переклю5

35 чении силового цилиндра 4 захватом 10 плита заталкивается между транспортирующим валиком 3 и прижимными роликами 11. Затем включается силовой цилиндр 15, который с помощью рычага 14 прижимает роликами 11 (фиг. 3) плиту к валику 3, после чего каретка

2 поднимается вверх до уровня загрузки плит в станок (линию).

В момент ее подъема(например, с уровня пола) храповой механизм 12 (фиг, 4) удерживает вал 13 от проворота, тем самым обеспечивается удержание плиты роликами при ее подъеме, При этом должно быть выдержано условие, что составляющая массы плиты Q должна быть меньше, чем суммарная сила трений F> + Fz, являющаяся функцией усилия прижима P. Данное условие можно выразить следующей формулой: P>< Fi+Fz, причем F< = P f, где f— коэффициент трения, При достижении уровня загрузки включается привод валика 3 и плита подается в станок. Затем цикл повторяется.

Формула изобретения

Устройство для поштучной подачи плитных изделий, содержащее станину с вертикальными направляющими, приводную каретку, установленную на последних с возможностью возвратно-поступательного перемещения, и механизм поштучной выдачи иэделий, включающий в себя транспортирующие валки, шарнирно закрепленный на каретке силовой цилиндр и кинематически связанную с ним штангу, на конце которой закреплен захват, о т л и ч а ю щ е е с я тем, что, с целью улучшения эксплуатационных характеристик, механизм поштучной выдачи дополнительно содержит двуллечие рычаги и второй силовой цилиндр, корпус которого шарнирно закреплен на каретке, а шток шарнирно связан с одним иэ двуплечих рычагов, концы которого шарнирно соединены соответственно с упомянутой штангой и одним им концов второго двуплечего рычага, второй конец которого шарнирно соединен с первым силовым цилиндром, при это второй двуплечий рычаг шарнирно закреплен на каретке, а упомянутая штанга имеет ограничитель ее поворота относительно первого двуплечего рычага.

1654181

1654181
