Захватное устройство для полых изделий

Захватное устройство для полых изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к подьемнотранспортному оборудованию, в частности к грузозахватным устройствам Цель изобретения - расширение диапазона захватываемых усилий. Устройство содержит корпус 1, штанги 2 с башмаками 3, тягу 4 со скобой 5 и с упорами 11 и 12 на ступице 6, распорные элементы 7 с пазами 8 и 9 Устройство вводят подъемной машиной при зафиксированной тяге 4 относительно корпуса 1 в полость изделия 13 При дальнейшем опускании происходит расфиксация корпуса 1 и тяги 4. При последующем подъеме упоры 11 и 12 взаимодействуют с распорными элементами 7, которые отклоняют штанги 2 Башмаки 3 захватывают изделие 13 Транспортируют изделие. По окончании транспортировки тягу 4 опускают до момента ее фиксации относительно корпуса 1 Устройство извлекают из полости изделия Цикл повторяется 1 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5I)s В 66 С 1/44

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTKPblTVIRM

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

- 13 (21) 4722763/11 (22) 06.06.89 (46) 07.06.91. Бюл. М 21 (71) Уральский автомобильный завод им. 60-летия Союза ССР (72) Ф.Н.Прокаев (53) 621.86.061 (088.8) (56) Авторское свидетельство СССР

М 688710, кл. В 66 С 1/44, 1978. (54) ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ПОЛЫХ ИЗДЕЛИЙ (57) Изобретение относится к подъемнотранспортному оборудованию, в частности к грузозахватным устройствам. Цель изобретения — расширение диапазона захватываемых усилий. Устройство содержит... Ы,, 1654228 А1 корпус 1, штанги 2 с башмаками 3, тягу 4 со скобой 5 и с упорами 11 и 12 на ступице 6, распорные элементы 7 с пазами 8 и 9. Устройство вводят подъемной машиной при зафиксированной тяге 4 относительно корпуса 1 в полость изделия 13. При дальнейшем опускании происходит расфиксация корпуса 1 и тяги 4. При последующем подъеме упоры 11 и 12 взаимодействуют с распорными элементами 7, которые отклоняют штанги 2, Башмаки 3 захватывают изделие 13, Транспортируют изделие. По окончании транспортировки тягу 4 опускают до момента ее фиксации относительно корпуса 1. Устройство извлекают иэ полости иэделия. Цикл повторяется. 1 ил.

1654228

Составитель С. Осипов

Редактор 8, Бугренкова Техред M.Ìîðãåíòàë Корректор С. Шевкун

Заказ 1926 Тираж 451 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относит, .я к подьемнотранспортному оборудованию, в частности к грузоэахватным устройствам.

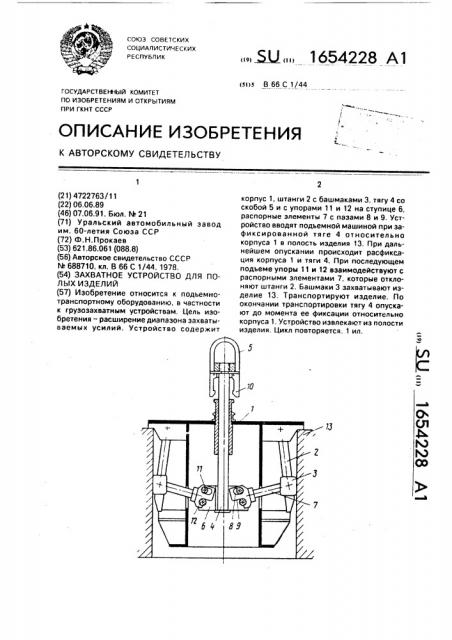

Цель изобретения — повышение эксплуатационных воэможностей путем увеличения диапазона захватываемых изделий, На чертеже показано захватное устройство, общий вид.

Устройство содержит корпус 1, шарнирно соединенные с корпусом 1 стержни 2 с башмаками 3, штангу 4 со скобой 5 для навешивания на крюк подвесной машины и со ступицей 6, распорные элементы 7 с пазами

8 и 9, фиксатор 10 положения штанги 4 относительно корпуса 1. На ступице 6 закреплены два ряда радиальных упоров 11 и i2.

Устройство работает следующим образом.

Навешенное на крюк подьемной машины за скобу 5 устройство вводят в полость иэделия 13. Фиксатор 10 при этом обеспечивает неподвижное положение штанги 4 относительно корпуса 1. После опирания корпуса 1 на кромку изделия 13 штанга 4 под действием силы тяжести опускается вниз до своего крайнего положения. При последующем подъеме устройства за счет взаимодействия упоров 11 и 12 с периферийными стенками пазов 8 и 9 стержни 2 поворачиваются, а их башмаки 3 упираются в стенки полости изделия 13, чем обеспечивается его захват. По окончании транспортировки штанга 4 фиксируется относительно корпуса в исходном положении фиксатором 10, и устройство извлекается из полости иэделия i3. Далее цикл работы повторяется.

5 Формула изобретения

Захватное устройство для полых изделий. содержащее корпус с центральным отверстием, шарнирно соединенные одними концами с корпусом с воэможностью изме10 нения своего положения в вертикальной плоскости стержни с башмаками, размещенную в отверстии корпуса с возможностью ограниченного вертикального перемещения штангу со скобой для навеши15 вания на крюк подьемной машины, шарнирно соединенные одними концами с вторыми концами стержней, а другими связаны со ипангой распорные элементы и фиксатор положения тяги относительно корпуса, о т?О л и ч а ю щ е е с я тем, что, с целью расширения диапазона захватываемых изделий, оно снабжено закрепленной на нижнем конце штанги ступицей с двумя расположенными в двух плоскостях по соосным оси штанги

25 окружностям разных диаметров группами упоров, а распорные элементы выполнены с двумя сквозными пазами, в которых размещены с возможностью продольного перемещения упоры ступицы и периодического

30 взаимодействия с периферийной относительно центральной оси устройства стенкой паза.
