Реферат

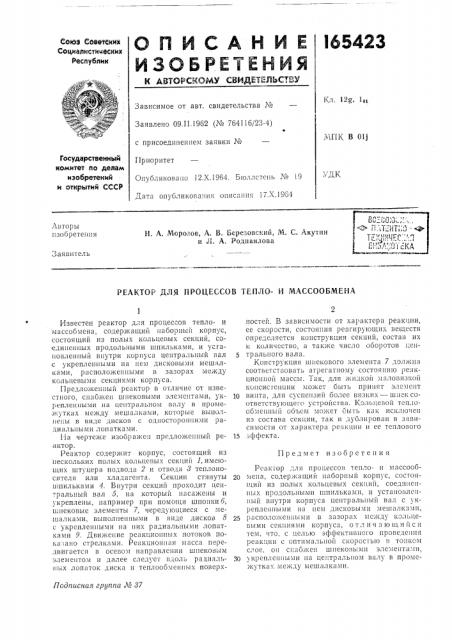

Со(оз Советекик

Социалистических

Республик

1 л. 12g 1(п

Зависимое от авт. свидетельства №

Заявлено 09.11.1962 (¹ 764116/23-4) МПК В Olj с присоединением заявки ¹

ГосударстВеииый комитет по делам изобретений и откРытий СССР

Приоритет

Опубликовано 12.Х.1964. Бюллетень ¹ 19

Дата опубликова IH51 описан((я 17.Х.1964 5 Д1(, Авторы изобретения

H. A. Морозов, А. В, Березовский, М. С. Акутии и А. А, Родивилова

Заявитель

РЕАКТОР ДЛЯ ПРОЦЕССОВ ТЕ11ЛО- И МАССООБМЕНА

Предмет изобретен и я

Подписная группа М 87

Известен реактор для процессов тепло- и массобмена, содержащий наборный корпус, состоящий из полых кольцевых секций, соединенных продольными шпильками, и усгановленный внутри корпуса центральный «ал 5 с укрепленными на нем дисковыми мешалками, расположенными в зазорах (яегкду кольцевыми секциями корпуса.

Предложенный реактор в отличие от известного, снаожен шнекОВыми элементаil(H, ук- 1Q репленными на центральном валу в промежутках между мешалками, которые вьшо Iпены в виде дисков с односторонними радиальными лопатками.

Иа vepTe»

Реактор содер>кит корпус, состоящий из

:нескольких полых кольцевых секций 1, имеющих штуцера подвода 2 и отвода 3 теплоносителя или хладагента. Секции стянуты 2О шпильками 4. Внутри секций проходит центральный вал 5, на который наса>кены и укреплены, например при помощи шпонки 6, шнековые элементы 7, чередующиеся с ме.шалками, выполненными в виде дисков 8 25 с укрепленными па них радиальными лопатками 9. Движение реакционных потоков по.ка,ано стрелками. Реакционная масса передвигаетсл в осевом направлении шнеко«ым элементом и далее следует вдоль радпаль- ЗО ных лопаток диска и теплообменных поверхностей. В зависимости от характера реакции, ее скорости, состояния реагирующих веществ определяется конструкция секций, соста«их и количество, а также число оборотов !.ентрального вала.

1(,онструкция шнекового элемента 7 должна соответствовать агрегатному состоянию ре li<ционной массы. Так, для жидкой маловяз.<о!! консистенции может бьп ь принят элемент

BHIITB, для суспензий Оолее Вязких — шнек соответствующего устройства. Кольцевой теп.loОО. Iснный ООъем может быть к((к исключен из состава секции, так и;.1ублнрован в зависимости от характера реакции и ее теплового эффекта.

Реактор;1ля процессов тепло- н массообмена, содержащий наборный корпус, состолщий из полых кольцевых секций, соеди:!енных продольными шпильками, и установленный внутри корпуса центральный вал с укрепле!шыми на нем дисковымн мешалками, расположенl(ыми В зазорах мс»(ду ИО;lш,евыми с кцьlями корп1са Отл и 1 а 10 щн ll с5I тем, ITQ, с целью эффектнвнсго проведеш(я реакции с оптимальной скоростью В то;(ком слое, он сi: iбжен шнеко«ь(ми элемент;1:IH, укрепленными IIB цснтральнО:!! Валу В проме»(х тка: ме>1<ду мешалками.

165423

Составитель Л. М. Дмитриев

Редактор Л. К. Ушакова Техред А. А. Кудрявицкая Корректор А. Новикович

Заказ 2725/l l Тираж 725 Формат бум. 60+90>/8 Объем 0,1 изд. я. Цспа 5 коп.

Цl-!ИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
