Реферат



Изобретение относится к конструкции аппарата для очистки сточных вод и охлаждения доменного шлака. Цель изобретения заключается в интенсификации процесса и повышении производительности за счет утилизации тепла теплоносителя и его охлаждения . Аппарат состоит из корпуса 1, разделенного перегородками 9 и 10 на камеру 11 испарения, приемную камеру 12 и камеру 15 обезвоживания, наклонного днища 2, сепаратора 4, образующего камеру 19 вывода вторичного пара со штуцером 6, и загрузочной воронки 17 с патрубком 18 для ввода теплоносителя. 1 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (! 1) (5()5 С 02 F 1/40

ГосУДАРствен4ый комитет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4324759/26 (22) 12.11.87 (46) 07.06.91. Бюл. N. 21 (75) Е.В,Можаев и К.А.Можаева .(53) 668.582 (088,8) (56) Заявка ФРГ М 3521036, кл. С 02 F 1/40, 1986.

Проскуряков В.А., Шмидт Л.И, Очистка сточных вод в химической промышленности. — Л,: Химия, 1977. с.235 — 240 (54) АППАРАТ ДЛЯ ОЧИСТКИ СТОЧНЫХ

ВОД И ОХЛАЖДЕНИЯ ГОРЯЧЕГО ШЛАКА

Е.В. МОЖАЕ ВА (57) Изобретение относится к конструкции аппарата для Ьчистки сточных вод и охлаждения доменного шлака. Цель изобретения заключается в интенсификации процесса и повышении производительности за счет утилизации тепла теплоносителя и его охлаждения. Аппарат состоит из корпуса 1, разделенного перегородками 9 и 10 на камеру 11 испарения, приемную камеру 12 и камеру 15 обезвоживания, наклонного днища 2, сепаратора 4, образующего камеру 19 вывода вторичного пара со штуцером 6, и загрузочной воронки 17 с патрубком 18 для ввода теплоносителя. 1 ил.

1654264

Изобретение относится к конструкциям устройств для термической обработки сточных вод гранулированным теплоносителем и может быть использовано на промышленных предприятиях в процессах шлакоудаления для одновременной очистки сточных вод и охлаждения гранулированного доменного шлака.

Цель изобретения — интенсификация процесса и повышение производительности эа счет утилизации тепла теплоносителя и его охлаждения.

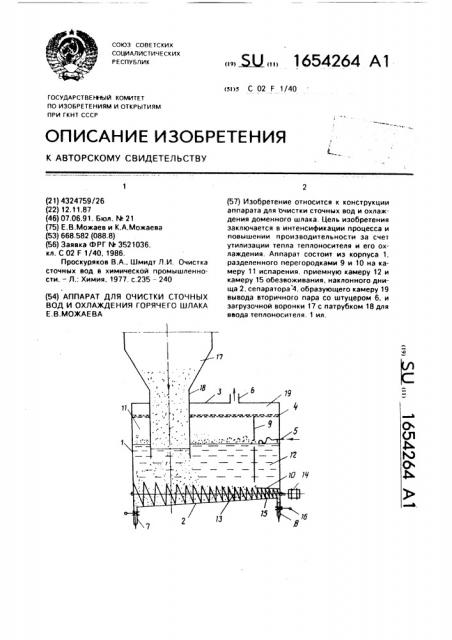

На чертеже изображен аппарат, продольный разрез.

Аппарат состоит из горизонтального прямоугольного корпуса 1 с днищем 2 и крышкой 3, сепаратора 4 влаги, трубопровода 5 ввода загрязненной жидкости, штуцеров ввода вторичного пара 6, сгущенной жидкости 7 и обезвоженного шлама 8, вертикальной 9 и наклонной 10 перегородок, установленных внутри корпуса 1 на боковой его стенке и делящих его на соединенные между собой камеру 11 испарения и приемную камеру 12, с которой соединен трубопровод 5 ввода загрязненной жидкости, горизонтального конического шнекового выгружателя 13 с приводом 14, размещенным на днище 2, которое выполнено наклонным в сторону штуцера 7 вывода сгущенной жидкости и образующего в противоположной части с наклонной перегородкой 10 приемной камеры 12 камеру 15 обезвоживания шлама, в которую помещен выводной участок шнекового выгружателя

13, и затвора 16, расположенного на штуцере 8 вывода обезвоженного шлама, соединенного с камерой 15 обезаоживания, Устройство ввода теплоносителя выполнено в виде вертикальной воронки 17 с патрубком 18, выводной торец которого помещен внутрь корпуса 1 в камере 11 испарения над шнековым выгружателем 13. Сепаратор 4 выполнен горизонтальным, размещен в верхней части корпуса 1, перекрывает его поперечное пространство и пространство приемной камеры 12 снаружи патрубка 18 устройства ввода теплоносителя и образует с крышкой

3 камеру 19 вывода вторичного пара, с которой соединен штуцер 6 его вывода.

Аппарат работает следующим образом.

8 камеру 11 испарения, заполненную загрязненной жидкостью, через патрубок

18 из воронки 17 подают горячий шлак. Погружаясь в жидкость, шлак гранулируется и

55 охлаждается одновременно. нагревая при этом жидкость до кипения. Охлажденный шлак скапливается на днище 2 корпуса 1, откуда он забирается шнековым выгружателем 13 и по наклонному днищу 2 подается в камеру 15, где он отжимается от влаги и удаляется через штуцер 8. Степень влажности регулируется затвором 16 в зависимости от свойств шлака и технологии процесса.

Парогазовая смесь отделяется от капельной влаги сепаратором 4 и из камеры 19 через штуцер 6 подается в виде вторичного пара на конденсацию.

Загрязненная жидкость поступает в камеру 11 испарения иэ приемной камеры 12, в которую она поступает через трубопровод 5.

Формула изобретения

Аппарат для очистки сточных вод и охлаждения горячего шлака, содержащий горизонтальный прямоугольный корпус с днищем и крышкой, сепаратор влаги, устройство ввода теплоносителя, соединенное с корпусом, трубопровод ввода загрязненной жидкости и штуцеры вывода вторичного пара, сгущенной жидкости и обеэвоженного шлама, о т л И ч а ю шийся тем, что, с целью интенсификации процесса и повышения производительности путем утилизации тепла теплоносителя и его охлаждения, он снабжен вертикальной и наклонной перегородками, установленными внутри корпуса на боковой его стенке и делящими его на соединенные между собой камеру испарения и приемную камеру, с которой соединен трубопровод ввода загрязненной жидкости, горизонтальным г коническим шнековым выгружателем с приводом, размещенным в днище, которое выполнено наклонным в сторону штуцера вывода сгущенной жидкости и образует в противоположной части с наклонной перегородкой приемной камеры камеру обезвоживания шлама, в которую помещен выводной участок высружателя, и затвором, расположенным на штуцере вывода шлама, соединенным с камерой обезвоживания, при этом устройство ввода теплоносителя выполнено в виде вертикальной воронки с патрубком, выходной торец которого помещен внутрь корпуса в камере испарения над шнековым выгружателем, а сепаратор выполнен горизонтальным и размещен в верхней части корпуса, образуя с крышкой камеру вывода вторичного пара. с которой соединен штуцер его вывода.
