Сырьевая смесь для получения легкого строительного материала

Сырьевая смесь для получения легкого строительного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к получению ис-- кусственных камней, в частности к использованию отходов (хвостов) обогащения руд в составе смесей для строительных материалов , и может быть использовано в строительной , горнорудной и других отраслях народного хозяйства. Цель изобретения - повышение морозостойкости. Сырьевая смесь для получения легкого строительного материала содержит мае % известь 6-10, доменный шлак 22-24 хвосты обогащения руд остальное. Изобретение позволяет повысить морозостойкость до 24-25 циклов 2 табл.

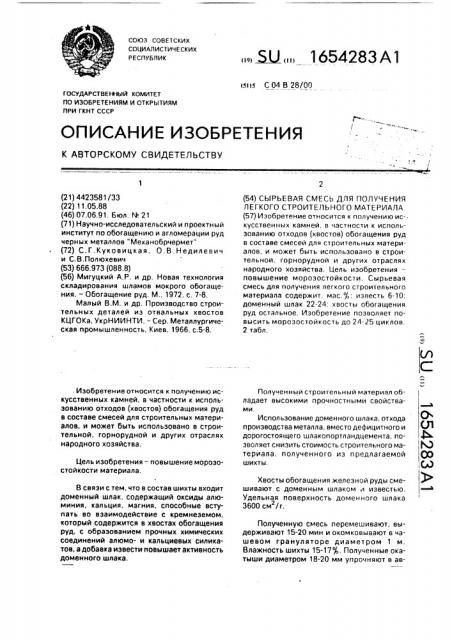

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 С 04 B28/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ С8ИДЕТЕЛЬСТВУ (21) 4423581/33 (22) 11.05,88 (46) 07,06.91. Бюл. М 21 (71) Научно-исследовател ьский и и роектн ый институт по обогащению и агломерации руд черных металлов "Механобрчермет" (72) С.Г.Куковицкая, О.В.Недилевич и С.В.Полюхевич (53) 666.973 (088.8) (56) Мигуцкий А,P. и др. Новая технология складирования шламов мокрого обогащения. — Обогащение руд. M., 1972, с. 7-8.

Малый В.М. и др. Производство строительных деталей иэ отвальных хвостов

КЦГОКа, УкрНИИНТИ, — Сер, Металлургическая промышленность, Киев, 1966, с.5-8.

Изобретение относится к получению искусственных камней, в частности к использованию отходов (хвостов) обогащения руд в составе смесей для строительных материалов, и может быть использовано в строительной, горнорудной и других отраслях народного хозяйства, Цель изобретения — повышение мороэостойкости материала, В связи с тем, что в состав шихты входит доменный шлак, содержащий оксиды алюминия, кальция, магния, способные вступать во взаимодействие с кремнеземом, который содержится в хвостах обогащения руд, с образованием прочных химических соединений алюмо- и кальциевых силикатов. а добавка извести повышает активность доменного шлака.

„„5U„„ 1654283А1 (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПОЛУЧЕНИЯ

ЛЕГКОГО СТРОИТЕЛЬНОГО МАТЕРИАЛА (57) Изобретение относится к получению искусственных камней, в частности к использованию отходов (хвостов) обогащения руд в составе смесей для строительных материалов, и может быть использовано в строительной, горнорудной и других отраслях народного хозяйства. Цель изобретения— повышение мороэостойкости, Сырьевая смесь для получения легкого строительного материала содержит. мас. : известь 6-10; доменный шлак 22-24: хвосты обогащения руд остальное. Изобретение позволяет повысить морозостойкость до 24-25 циклов.

2 табл.

Полученный строительный материал обладает высокими прочностными свойствами.

Использование доменного шлака, отхода производства металла, вместо дефицитного и Л дорогостоящего шлакопортландцемента, по- Ф эволяет снизить стоимость строительного ма- К,) териала, полученного иэ предлагаемой (ф шихты. (л) Хвосты обогащения железной руды смешивают с доменным шлаком и известью, Удельная поверхность доменного шлака

3600 см /г.

Полученную смесь перемешивают, выдерживают 15-20 мин и окомковывают в чашевом грануляторе диаметром 1 м.

Влажность шихты 15-17 Полученные окатыши диаметром 18-20 мм упрочняют в ав1654283 токлаве в режиме 1,5+ 7+ 1,5 ч при 185 С и давлении 10 атм.

Химический состав сырьевых компонентов приведен в табл. 1; результаты экспериментов — в табл. 2.

Формула изобретения

Сырьевая смесь для получения легкого строительного материала, включающая хвосты обогащения руд и известь, о т л и ч а ю5 щ а я с я тем, что, с целью повышения морозостойкости, она дополнительно содержит доменный шлак при следующем соотношении компонентов, мас.7,:

Известь 6-10

10 Доменный шлак 22-24

Хвосты обогащения руд Остальное

Данные табл. 2 свидетельствуют о возможности получения легкого строительного материала прочностью на сжатие 5,88,1 МПа при меньших затратах на упрочняющие добавки.

Таблица 1

Таблица 2

Составитель Г.Тульский

Техред М.Моргентал Корректор О.Ципле

Редактор Н.Гунько

Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101

Заказ 1928 Тираж 442 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская нвб.. 4/5
