Способ приготовления шлакобетонной смеси
Иллюстрации
Показать всеРеферат
Изобретение относится к промышленности строительных материалов и сборного железобетона и может применяться при изготовлении монолитных и сборных железобетонных конструкций. Цель изобретения - повышение прочности бетона, производигельности процесса приготовления и расширение области применения. Способ приготовления шлакобетонной смеси включает совместную механическую обработку гранулированного доменного шлака со шлаковым щебнем и водным раствором поверхностно-активной пластифицирующей добавки и последующее их смешение в бетоносмесителе принудительного действия. Обработку гранулированного шлака и шлакового щебня осуществляют в полочном вращающемся барабане совместно с 3-9%- ным водным раствором добавки, содержащей 0,5-2% поверхностно-активного вещества и 2,5- 7% соли слабого основания и серной кислоты, при содержании 20-30% требуемого количества воды затворения и выдерживают в течение 18-48 ч, с последующим перемешиванием полученной смеси с цементом и оставшейся частью воды затворения в бетоносмесителе принудительного действия. 2 табп (Л С

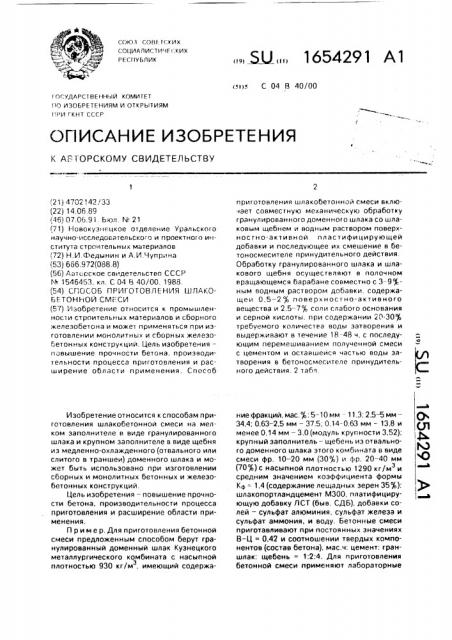

союз соне тских
CO!iÈß ËÈÑ TÈ×à 1.:ÊÈÕ
РЕСПУБЛИК
cs»s С 04 В 40/00
ГОСУДЛРСТНЕ14НЫЙ КОМИТЕТ ! 0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
НРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Ос
Ql
1ф, р р
K АГ ГОРСКОМУ СВИДЕТЕЛЬСТВУ!
21) 4702142/33 (22) 14.06.89 !
46) 07.06.91. Бюл, М 21 (71) Новокузнецкое отделение Уральского научно-исследовательского и проектного института строительных материалов
172) Н.И.Федынин и А.И.Чуприна (53) 666.972(088. B) (56) Аатооское свидетельство СССР
t l 1546453, Кп. С 04 В 40/00, 1988. (54) СГ10СОБ ПРИГОТОВЛЕНИЯ ШЛАКОБЕТОННОЙ CMr CVI (57) Изобретение относится к промышленности строительных материалов и сборного железобе1она и может применяться при изготовлении монолитнь1х и сборных железобетонных конструкций. Цель иэобретения— повышение прочности бетона, производительности процесса приготовления и расширение области применения. Способ
Изобретение относится к способам приготовления шлакобетонной смеси на мелком заполнителе в виде гранулированного шлака и крупном заполнителе в виде щебня из медленно-охлажденного (отвального или слитого в траншеи) доменного шлака и может быть использовано при изготовлении сборных и монолитных бетонных и железобетонных конструкций.
Цель изобретения — повышение прочности бетона, производительности процесса приготовления и расширение области применения.
Пример. Для приготовления бетонной смеси предложенным способом берут гранулированный доменный шлак Кузнецкого металлургического комбината с насыпной плотностью 930 кгlм, имеющий содержаSU 1654291 А1 приготовления шлакобетонной смеси включает совместную механическую обработку гранулированного доменного шлака со шлаковым щебнем и водным раствором поверхностно-активной пластифицирующей добавки и последующее их смешение в бетоносмесителе принудительного действия, Обработку гранулированного шлака и шлакового щебня осуществляют в полочном вращающемся барабане совместно с 3 — 9%ным водным раствором добавки, содержащеи 0,5 — 2 % поверхностно-активного вещества и 2,5-7 соли слабого основания и серной кислоты, при содержании 20-30% требуемого количества воды затворения и выдерживают в течение 18-48 ч, с последующим перемешиванием полученной смеси с цементом и оставшеися частью воды затворения в бетоносмесителе принудительного действия. 2 табп. н ие фракций, мас.%: 5-10 мм — 11,3; 2,5 — 5 мм—
34,4; 0,63 — 2,5 мм — 37,5; 0,14-0,63 мм — 13,8 и менее 0,14 мм — 3,0(модуль крупности 3,52); крупный заполнитель — щебень из отвального доменного шлака этого комбината в виде смеси фр. 10 — 20 мм (30%) и фр. 20 — 40 мм (70%) с насыпной плотностью 1290 кг/м и средним значением коэффициента формы
КФ = 1,4 (содержание лещадных зерен 35%): шлакопортландцемент М300, платифицирующую добавку ЛСТ (быв. СДБ), добавки солей — сульфат алюминия, сульфат железа и сульфат аммония, и воду, Бетонные смеси приготавливают при постоянных значениях
В-Ц = 0.42 и соотношении твердых компонентов (состав бетона), мас.ч: цемент: граншлак, щебень = 1;2:4. Для приготовления бетонной смеси применяют лабораторные
1654291 вращаюгцийся палочный барабан диаметром 800 мм, длиной 2500 мм и роторный бетонссмеситель принудительного действия типа СБ-142.
Для приготовления бетонной смеси 5
: .; дго>кенным способом первоначально подают в полочный барабан в принят м соотношении гранLJëàк и щебень и одíоsðåменно — 3 — 9 -ный водный раствор добавки, содержащей 0,5 — 2 ЛСТ и 2,5 — 7 соли, 10 ггри содержании воды 20 — 30 от требуемого количества воды затворения, и обрабатывгют смесь ",àïîëíèòåëåé и добавок пропуская ее через вращающийся барабан.
Г1олученную смесь 3аполнителей выдер>ки- 15 ва.от в закрытом бункере при 20 ч 3 С в течение 18 48 ч, 3 затем в бетоносмесителе перемешивают с цементом и оставшейся
;.".гь о вод:-.: затворения в течение 50-60 с
;: римерь: 1-3) Для поддержания оптималь- 20, сти заявленных параметров с . работки
: 1 си приготавливают также см=cи с мень,. и и большей концентрациями добавок в
; створе (по»меры 4 и 5),с меньшим и боль::i:.л количествами воды в растворе (приме- 25 г>ы 6 и 7), с меньшим и большим временем
>г работанных заполнителей (примеры 8 и 9)., .роме гого. и ри гота вливают бетон н ые смес. известными способами, в одном случае с поедваригельной обработкой гранцглака и 30 гцебня в cKQpocTHQM роторном бетоносмес .теле. с последующим введением водно о
,зствора ЛСТ, а затем цемента и оставшейся воды затворения (пример 10) и в другом редварительной обработкой граншлака и 35 щебня с частью воды затворения в бетонос«ес»rene и с последующим введением от дельно пр»готовленной в турбулентном смесителе смеси цемен>а, добавки ЛСТ и оставшейся части воды затворения (пример 11). 40
Для сравнения приготавливают также смес» предложенным способом, но только с одной добавкой ЛС1 (пример 12), одной добавкой соли (пример 13) и без выдержки заполни геле» no(:ле их обработки(пример 14). 45
Для сравнения эффективности способов приготовления бетонной смеси после обработки граншлака со щебнем отбирают (высевэют) пробу граншлака и определяют после сушки его зерновой состав на стандартных ситах и модуль крупности (по
ГОСТ 8735-75). Удобоукладываемость полученных бетонных смесей оценивают показателями жесткости (по ГОСТ 10181-3 — 81). Из смесей на стандартной виброплощадке формуют образцы бетона 15 х 15 х 15 см, пропаривают их при 90 С по режиму 3г10г3 ч и испытывают в возрасте 28 сут для определения прочности на сжатие, Параметры приготовления бетонных смесей приведены в табл. 1, а зерновой состав граншлака, свойства смесей и образцов бетона — в табл. 2.
Формула изобретения
Способ приготовления шлакобетонной смеси, включающий совместную механическую обработку гранулированного доменного шлака со шлаковым щебнем и водным раствором поверхностно-активной пластифицирующей добавки и последующее их смешивание в бетоносмесителе принудительного действия с цементом и водой затворения, отличающийся тем, что, с целью повышения прочности бетона, производительности процесса приготовления и расширения области применения, обработку гранулированного шлака и шлакового щебня осуществляют в полочном вращающемся барабане совместно с 3 — 9 -ным водным раствором добавки, содержащей
0,5- 2 поверхностно-активного вещества и
2,5 7 соли слабого основания и серной кислоты, при содержании 20-30 требуемого количества воды затворения и выдерживают в течение 18 — 48 ч. после чего полученную смесь заполнителей перемешивают с цементом и оставшейся частью воды затворения в бетоносмесителе принудительного действия.
1654291
Т а б л ", i>е t (< е <С Р»<ат
Нак>ина и способ
С»особ
l«. i
lа
Г!олпч— 1ЛI>онрел>ен — 3 но с эапол—
0,5
2,5
18
<э.брее»»ь
0,5
2,5.
НИ>ЕЛЯМ» (>(чаком) 0,5
2,5
IR
25 снт Г,.
Нч< < > !.1» :>Рем<.н- 6
><о с эа>«л6
?ч
30
till I e
3Г<
3() 48
3»
<1><ч
Од но» рс ме: iIIO С KB»(>JI—
2,5
0,3
2,2
»<>»
4 I < I I I
2,5
7,5 нителяни (m >эком) ЗО
<» I II
<1 < i I Ii« —
0,5
2,5
IR
e l f е >I>
48
2,5
15
50
I 11!" г- 1 Г) 5-7,5
4-6
»<а>
III. лла
Пэ»егт- 1!
Турбул. емес»тель
0JI>tn» pe>
0,5-0,6
4 3-46. « ill роторный бе>о»осмето<> сителл
< I it 12
Пал«ч»ый
Одноврс><ен- 2
iio t»попнителямн
20
1P II » Н <—
»»я ситель
)III <> l3
I »<»<НЕТо >tie
30
»»ч с»тель III l> 14
p(Ii
Одновремен- 9 но с за»олнителям»
Ге э I>t IJ>eP K ки ния с»тель
»на< бараГ<»i +
P< l < Р«111
»основ
I I n i1< i ч» и»
C;IiP< C»i + ро „-иый
c < xntt<>r enР - О.»;I it
Г">еноемегител барэГа» ротор»ьа> бетоносмеПолоч»ый бараГ>ан + ротор»ый бето»осмсПолочный бараба» ч роторный бетоносмеII .ел<
180-27О с оГ работки раствора добавки
5-7, 5 (»л. 1
О, 2-1,03
В»д» ко»»еь-,;-л»»я ком»онентов í доli»ÍK<, 7
ЛСТ 7<1 504)> Геа (804$ (11!!4)а 804
Содеркание воды эат норения в
II ремя ныл раки эа»елнителеР, 1654291
Таблица 2
Проч- ПроизводительСпдеркание фракций в грпншлзке, маг.>.
Ореднав нлпт—
>е(г—
K(l c ò ü смеси ()и ьп яодузь круп нпстн гранность процесса ность .
<О 14 мм
2,5-5 мм
О,!4—
-0,6 мм бетона, HI 1 a
0,63— — 2,5 в смесителе тина 08-13ВА, м /u ность
Гетона, кг/м шлака
П >(p
7,31! з
7,8
15> I
35,8
41,3
2320 65,8
2330 63,7
2325 62,5
2325 71,3
2330 70,6
2335 68,8
3330 75,7
2335 73,6
2335 . 72,2
30
41,3
2,31
Iб
7,8
15,1
35>8
10
2,31
Iв
15,1
41,3
35,8
7,8
30
2,26
7,0
37 2,2
39,1
i 6,7
?б
2,26
39,1
7,0
16,7
2в
2,26
7,0
16,7
37,2
19,1
6,8
7,23
38,9
37,5
I 6,9
6,8
2,23
38,9
16,9
37,5
2,23
6,8
16>9
37>5
2,50
12,3
44,9
В,5
34,3
59,4
2275
6 ° 3
2 (, 36,7
45,0
I 9,0
38,0
2340
64,3
,51
8,3
I 2,(!
2280
34,3
56,5
2,? I
6,7
17,0
38,6
37, 2340
70,2
7, I I
41,3
7,8
2335
15, 1
61 3
?, 2.3
6,8
38,9
16,9
2 330
37, >
71,6
I0
2, 24
7,2
38,8
37,4
2335
16>6
56,7
12
2,76
49,8!
1,5
29,6
2250
9,1
46,2
12
2,64
47,7
10,7
31 B
2285
9,8
52,4
I 7!
2,68
50> 3
10,0
9,2
30, 5
2290
5l,3
2,23
6,8
16,9
37,5
38,9
61,2
2330
30
Составитель Г,Ракчеева
Редактор Л.Волкова Техред М.Моргентал Корректор Т. Малец
Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
Заказ 22В8 Тираж 435 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
