Жаростойкая сталь

Жаростойкая сталь

Иллюстрации

Показать все

Реферат



Изобретение относится к черной металлургии, в частности к стати, нспользуемой при высоких температурах до 1000°С, а также работающей в условиях теплосмен и углеродсодержащих атмосфер. Цель изобретения - повышение жаростойкости при термопиклировании в окислительных атмосферах, термостойкости и стойкости к науглероживанию . Сталь дополнительно содержит алюминий и бор при следующим соотношении компонентов, мас.%: углерод 0,15-0,3; марганец 2,5-15; кремний 2,6-8; хром 13-20; никель Ю-30; ниобий 0,15-0,65; азог 0,2-0,6; алюминий 0,15-1,5; бор 0,001-0,01; лелезо остальное. 2 табл.

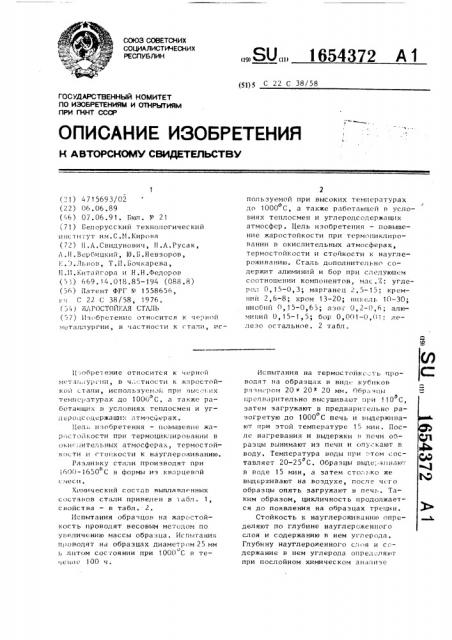

СОЮЗ СОЕЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (<>I)g С 22 С 38/58

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А 8ТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНЯТИЯМ

ПРИ ГКНТ СССР (2>1) 4715693/02 (22) 06.06.89 (6) 07.06.91. Б>юп. 1"- 21 (71) Белорусский технологический инсти<ут им.С.II.Кирова (72) Н.А.Свидунович, Н.A.Ðóñàê, А . Н . Вербицкий, Ю. Б. Невзоров, В ..) ..Львов, Т. II. Бочкарева, II.If.Китайгора и Н.H.Ôåäoðîâ (5 3) 669. 14,018.85-194 (088.8) (56) Патент ФРГ <>>- 1558656, кн С 22 С 38/58, 1976.

f54) Ж/>РОСТОЙКАЯ CTAJIb (57) Иэ< бретение-. относится K tp;>«oé металлургии, в частности к стали, исИ.обретение относится к черной мета<., ур>ип, в ч:.< тности к жзростой— кои стали, используемой при >эыс<н.их

О температурах до 1000 С, а также работаю>цих в условиях теплосмен и углероцсодержащих атмос< >ерах.

Цел. изобретения — повышение жар >стойкости при термоцик иро«анин в

oh««..>è Tåë«Hûõ атмосферах, термостойкости и < то>.кости к науглероживанию.

Разливку стали производят при

i60<>-1650 С в формы иэ кварцевой с >оси.

Химический соста«выплавл нных составов стали приведен в >абл. 1, свойства — в табл. 2.

Испытания образцов на жаростойкость проводят весовым методом по увеличснию массы образца. Испытания п»оводят на образцах диаметром 25 мм

<> ь литом сос.гоянии при )000 С в те«ен»е 100 ч.

„„SU„„1654372 А 1 польэуемой при высоких Tpèïåðý Tóðàõ о до 1000 С, а также работающей в усло— виях теплосмен и углеродсодержапц х атмосфер. Цель изобретения — повып>ение жаростойкости при термониклировании в окислительных атмосферах, термостойкости и стойкости к науглероживанию. Сталь дополнительно содержит алюминий и бор при следуюшем соотношении компонентов, мас .7.; углеро<п 0,15-0,3; марганец -,5-15; кремнии 2,6-8; хром 13-20; никелс, 10-30; ниобий 0 15 0 65; азот 0 2 (<>6; алюминий О, l 5-1, 5; бор 0,001-0, 0!: железо остальное. 2 табл .

Испытания на термостойкс, ть проводят на образцах в вид<: ?????????????? ???????????????? 20>< 20 > 20 мм. Обр; эцы

><релварительно высушивают при 110 С, о затем загружают в предварительно ра<> зогретую до 1000 С печь и «ыдержи«ают при этой температуре 15 мин. После нагревания и выдержки « печи образцы вынимают из печи и опу.кают в воду. Температура воды при этом составляет 20-25 С. Образцы выде;ж»наю.

<> в воде 15 мин, а затем стол «êî же выдерживают на воздухе, после ч<. го образцы опять загружают н печ> . Таким образом, цикличность продолжается до появления на образцах тре>ш н.

Стойкость к науглероживанию определяют по глубине науглероженного слоя и содержанию в нем углерода.

Глубину науглероженного слоя и co— держание в нем углерода опред .»як>т при послойном химическом анализе

16543/2 формула изобретения

Жаростойкая сталь, содержащая углерод, марганец, кремний, хром, никель, ниобий, азот, железо, о т л ич а ю щ а я с я тем, что, с целью

Таблица 1

Содернание химических элементов, мас. 2

I Т

Состав стали

С Ип Si Ст Ni Nb Al В N Fe

1 (Иэвестиый)

3

4,25 18,5 18,5

8,0 13 0 30,0 1,5

2,6 20,0 10,0 0,15

5,3 16,5 20 0,86

0,15

0,0010 0,60

0,01 0,20

0,0055 0,4

1 5

0,15

0,65

0,4

«1

0,20 1,0

0,30 2,5

0,15 15,0

О;22 8,73

Остальное

То ае и н

Та бл ица 2

Термос той- Глубина науглероженноциклов до го слоя, образова- мкм ния трещин

Состав стали аростойость при

000 С в кость, ко личество ечение

00 ч

71

73

1

3

161

169

181

984

842

815

Составитель Л.Суязова

Редактор Н.Яцола Техред М.Дидык

Корректор М.Самборская

Заказ 1932

Тираж 395

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д.,4/5 о

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 стружки, снятой через каждые 100 мкм; с образцов после выдержки в течение

200 ч в науглероживающей атмосфере, Результаты испьгганий показывают, что жаростойкость предлагаемой стали в среднем на 207 выше, термостойкость на ЗОЖ выше и стойкость к науглероживанию на 163 выше, чем известной. 10 повышения жаростойкости при термоциклировании в окислительных атмосферах, термостойкости и стойкости к науглероживанию, она дополнительно содержит алюминий и бор при следующем соотношении компонентов, мас.7:

Углерод О, 15-0,30

Марганец 2,5-15 0

Кремний 2,6-8,0

Хром 13-20

Никель 10-30

Ниобий 0,15-0,65

Азот 0,2-0,6

Алюминий 0,15-1,5

Бор 0,001-0,01

Железо Остальное
