Изобретение относится к строительству , в частности к устройствам по защите объектов от камнепадов и крупных вывалов, преимущественно в местах подвижного транспорта на автомобильных и железных дорогах. Целью изобретения является повышение надежности защиты. Защитное устройство содержит размещенные на основании несущие блоки 1, каждый из которых выполнен из стопы тороидальных упругих элементов, соприкасающихся торцовыми плоскостями. Устройство снзбжено размещенными над упругими элементами жесткими тороидальными элементами

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ IF CKVIX

РЕСПУБЛИК

IsIIs Е 01 F 7/04

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTKPbl ГИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4606253/11 (22) 17.11.88 (46) 07.06 91. Бюл. N 21 (75) Ю.П.Кожин и А,И.Азарский (53) 625.164 (088.8) (56) Авторское свидетельство СССР

t4 1546536, кл. Е 01 F 7/04, 1988. (54) ЗАЩИТНОЕ УСТРОЙСТВО OT КАМНЕПАДОВ (57) Изобретение относится к строительству, в частности к устройствам по защите

„„5U„„1654422 А1 объектов от камнепадов и крупных вывалов, преимущественно в местах подвижного транспорта на автомобильных и железных дорогах. Целью изобретения является повышение надежности защиты. Защитное устройство содержит размещенные на основании несущие блоки 1, каждый из которых выполнен из стопы тороидальных упругих элементов, соприкасающихся торцовыми плоскостями. Устройство снабжено размещенными над упругими элементами жесткими тороидальными элементами

1654422

30

6, установленными вдоль блока 1 и заанке ренными восновании гибкими связями,,соединяющими указанные элементы, и дополнительными гибкими связями 10, разИзобретение относится к строительству, в частности к устройствам по защите объектов от камнепадов и крупных вывалов преимущественно в местах подвижного транспорта на автомобильных и железных дорогах в стесненных условиях их эксплуатации, Цель изобретения — повышение надежности защиты.

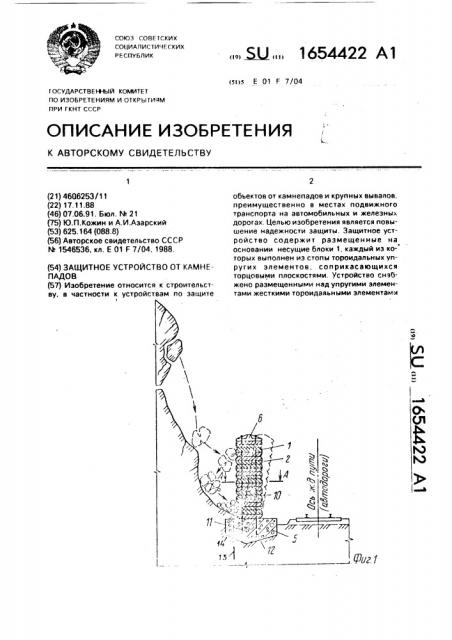

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — защитное устройство, вид в плане; на фиг. 3 — разрез А-А на фиг. 1.

Защитное устройство от камнепадов и крупных вывалов содержит несущие блоки

1, смонтированные из покрышек 2 уложенных диаметральными плоскостями горизонтально, Диаметральные плоскости покрышек 2 содержат сквозные отверстия 3 для пропуска вертикальных гибких связей 4, нижние концы которых заделаны в фундамент 5, а верхние присоединены к жесткому элементу 6 с пропуском верхних концов гибких связей 4 в отверстия 7, Жесткий элемент

6, выполненный с ребрами 8 жесткости, Кроме того, в полости 9 несущих блоков 1 пропущены диагональные гибкие связи 10 снизу r о поперечной оси симметрии вертикальных рядов 1 в направлении от гибких связей внутренних 11 к наружным 12 со стороны фасада. Фундамент при необходимости заанкерен 13 в грунт 14. Помимо этого вертикальные гибкие связи 4 смежных вертикальных рядов по продольной оси симметрии скреплены планками 15.

Защитное устройство от камнепадов и крупных вывалов работает следующим образом.

При динамическом воздействии камнепадов и крупных вывалов последние, соударяясь с защитным устройством из несущих блоков, выполненных из автопокрышек 2, частично гасят силовой фактор воздействия за счет амортизационной способности самих автопокрышек 2. Непогашенное силовое воздействие передается на вертикальные гибкие связи 11 и 4 и далее на диагональные связи 10. вызывая в них намещенными в полости блоков 1 и соединяющими элементы блока 1 по диагонали с наклоном в сторону, противоположную склону. 1 з,п, ф-лы, 3 ил, пряжения растяжения, причем диагональные 10 и вертикальные 4 связи подвергают обжатию, автопокрышки 2 от нейтральной продольной оси сооружения до передней грани несущих блоков 1 на всю расчетную высоту.

Гибкая связь 1" в данный момент ослаблена. силовой фактор воздейс вия погашен, Автопокрышки 2, подверженные обжатию, вызывают реактивные силы за счет упругих свойств, которые возвращают покрышки в исходное положение, чему способствует и выход из напряжения растяжения связей 4 и 11 и диагональной связи 10.

В данный момент продукты падения отбрасываются в сторону пазухи, Гибкая связь

12 занимает первоначальное положение.

Жесткий элемент 6 с ребрами 8 жесткости позволяет обеспечить жесткость конструкции и эффскт самонапряжения, Наличие планок 15. связывающих вертика lbkblp. связи сложных несущих блоков 1 по продольной оси симметрии, позволяет перераспределить силовой точечный удар на более значительную площадь, облегчая работу конструкции в целом, Формула изобретения

1. Защитное устройство от камнепадов, содержащее размещенные на основании несущие блоки, каждый из которых выполнен из стопы тороидальных упругих элементов, соприкасающихся торцовыми плоскостями,отл ич а ю щеес я тем,что, с целью повышения надежности, оно снабжено размещенными над упругими элементами жесткими элементами и установленными вдоль блока и заанкеренными в основание гибкими связями, соединяющими укаэанные элементы, и дополнительными гибкими связями, размещенными в полости блоков и соединяющими элементы каждого блока по диагонали с наклоном в сторону. противополож ую склону.

2. устройство по и. 1, о т л и ч а ю щ е ес я тем, что оно снабжено накладками для соединения гибких связей смежных блоков.
