Блок противооползневого сооружения

Блок противооползневого сооружения

Иллюстрации

Показать все

Реферат



Изобретение относится к выполнению блока противооползневого сооружения и позволяет снизить его материалоемкость. Блок 1 выполнен заостренным в плане. Его боковая поверхность выполнена с ребрами 2, которые расположены параллельно поверхности скольжения оползня. Каждое вышележащее ребро выполнено меньшей толщины, чем вышележащее. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Е 02 D 29/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ с, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4609061/33 (22) 28.11.88 (46) 07.06.91. Бюл. f4 21 (71) Головной научно-исследовательский и проектный институт "КрымНИИпроект" (72) Э.Я.Кильвандер и В.С.Хван (53) 624.137.5 (088.8) (56) Авторское свидетельство СССР

hh 1399397, кл, Е 02 0 29/02, 1985.

Авторское свидетельство СССР

М 1581815, кл. Е 02 0 29/02, 1988.

Ы2 1654464 А1 (54) БЛОК ПРОТИВООПОЛЗНЕВОГО СООРУЖЕНИЯ (57) Изобретение относится к выполнению блока противооползневого сооружения и позволяет снизить его материалоемкость.

Блок 1 выполнен заостренным в плане. Его боковая поверхность выполнена с ребрами

2, которые расположены параллельно поверхности скольжения оползня. Каждое вышележащее ребро выполнено меньшей толщины, чем вышележащее. 2 ил.

1654464

Изобретение относится к строительству, а именно к удерживающим конструкциям противоополэневых сооружений.

Целью изобретения является снижение материалоемкости блока. 5

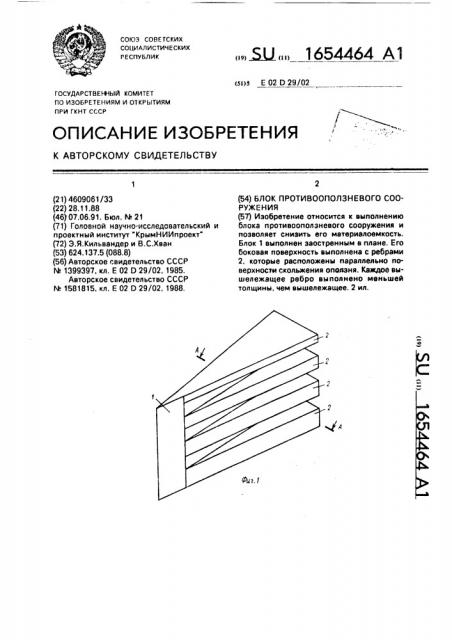

На фиг, 1 показан предлагаемый блок в аксонометрии; на фиг, 2 — разрез А-Л на фиг. 1.

Блок 1 выполнен заостренным в плане и имеет ребра 2 на боковых поверхностях. 10

Каждое вышележащее ребро выполнено меньшей толщины, чем нижележащее, Основание блока заделывается в коренные несмещающиеся породы. Ребра 2 расположены параллельно поверхности 15 скольжения оползня.

Противооползневое сооружение из описываемых блоков работает следующим образом, После установки блоков в оползневой 20 толще и заделки основания в коренные породы мощность ополэневой толщи перед сооружением рас леняется ребрами 2 на слои, а перед фронтом сооружения формируется оползневое давление грунта, величина Ко- 25 торого увеличивается с глубиной. Под воздействием оползневого давления часть грунта оползня продавливается между ребрами, где, взаимодействуя с поверхностями ребер, уплотняется. После заполнения грунтом пространства между ребрами мощность оползневой толщи уменьшается и, следовательно, уменьшается оползневое давление на сооружение. Кроме того, дополнительная связь грунта с сооружением эа счет поверхности ребер позволяет уменьшить количество устанавливаемых блоков в сооружении.

Формула изобретения

Блок противоополэневого сооружения, выполненный заостренным в плане и обращенный заострением навстречу направлению перемещения оползня, о т л и ч а юшийся тем, что, с целью снижения материалоемкости блока, его боковая поверхность выполнена с ребрами, расположенными параллельно поверхности оползня, причем каждое вышележащее ребро выполнено меньшей толщины, чем нижележащее.

Ф2. г

Составитель Г, Гаврищук

Техред M.Moðãåíòàë Корректор О. Кундрик

Редактор Л. Волкова

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2289 Гираж 398 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
