Узел опирания неразрезной деревянной балки

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и предназначено для несущих деревянных конструкций зданий и сооружений. Цель изобретения - повышение несущей способности при знакопеременной нагрузке и упрощение монтажа. Узел опирания неразрезной деревянной балки 1 на промежуточную опору 2 включает опорную пластину 3 и вклеенные в древесину балки оперные стержни 4. На опорной пластине 3 закреплены вертикальные П-образные скобы 5. Поперечное ребро 6 свободно установлено на опорной пластине 3 под скобами 5. Балка 1 имеет верхнюю 7 и нижнюю 8 накладки переменной толщины, армирующие пояса балки и закрепленные на балке с помощью V-обрэзных стержневых анкеров 9, вклеенных в древесину. Толщина накладок 7 и 8 выполнена уменьшающейся от ближнего к оси опоры анкера к краям балки, а опорные стержни 4 установлены под углом 15° а 45° друг к другу симметрично оси опоры и присоединены к поперечному ребру 6. 3 ил.

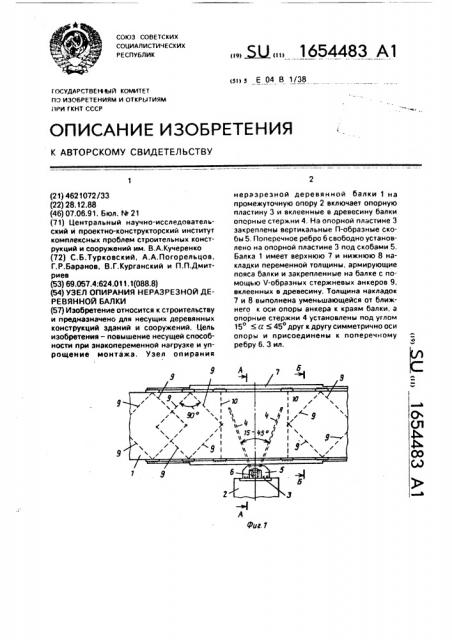

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5115 Е 04 В 1/38

Г ОСУДАРСТВЕН)ЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ilPH ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг. 1 (21) 4621072/33 (22) 28.12.88 (46) 07.06.91. 6юл. М 21 (71) Центральный научно-исследовательский и проектно-конструкторский институт комплексных проблем строительных конструкций и сооружений им. В.А.Кучеренко (72) С.Б.Турковский, А.А.Погорельцов.

Г.P.Áàðàíîâ, В.Г.Курганский и П.П.Дмитриев (53) 69.057.4:624.011.1(088,8) (54) УЗЕЛ ОПИРАНИЯ НЕРАЗРЕЗНОЙ ДЕРЕВЯННОЙ БАЛКИ (57) Изобретение относится к строительству и предназначено для несущих деревянных конструкций зданий и сооружений. Цель изобретения — повышение несущей способности при знакопеременной нагрузке и упрощение монтажа. Узел опирания

„„5U,, 1654483 А1 нераэреэной деревянной балки 1 на промежуточную опору 2 включает опорную пластину 3 и вклеенные в древесину балки опорные стержни 4. На опорной пластине 3 закреплены вертикальные П-образные скобы 5. Поперечное ребро 6 свободно установлено на опорной пластине 3 под скобами 5.

Балка 1 имеет верхнюю 7 и нижнюю 8 накладки переменной толщины. армирующие пояса балки и закрепленные на балке с помощью V-образных стержневых анкеров 9, вклеенных в древесину. Толщина накладок

7 и 8 выполнена уменьшающейся от ближнего к оси опоры анкера к краям балки, а опорные стержни 4 установлены под углом

15 < а < 45 друг к другу симметрично оси опоры и присоединены к поперечному ребру 6. 3 ил.

1654483

Изобретение относится к строительству и предназначено для несущих деревянных конструкций зданий и сооружений, Цель изобретения — повышение несущей способности при энакопеременной нагрузке и упрощение монтажа.

На фиг,1 показан узел опирания нераэреэной деревянной балки на промежуточную опору; на фиг.2 — разрез А-А на фиг,1: на фиг.3 — разрез Б-Б на фиг,1, Узел опирания неразрезной деревянной балки 1 на промежуточную опору 2 включает опорную пластину 3 и вклеенные в древесину балки опорные стержни 4. На опорной пластине 3 закреплены вертикальные П-образные скобы 5. Поперечное ребро

6 свободно установлено на опорной пластине 3 под скобами 5. Балка 1 имеет верхнюю

7 и нижнюю 8 накладки переменной толщины, армирующие пояса балки и закрепленные на балке с помощью V-образных стержневых анкеров 9, вклеенных в древесину. Толщина накладок 7 и 8 выполнена уменьшающейся от ближнего к оси опоры анкера к краям балки. а опорные стержни 4 установлены под углом 15 а 45 друг к другу симметрично оси опоры и присоединены к поперечному ребру 6.

Особенности работы узла под нагрузкой состоят в том, что усилия от балки 1 передаются через V-образные анкерь 9 ча накладки 7, 8, которые и выполняют orновную роль: принимают на себя часть усилий от изгибающего момента. который в нерззрезных балках над опорами может быть выше, чем в пролете, Локальное усиление позволяет вести расчет по пролетному мо менту, т.е, снизить расход древесины на

307ь. Если над опорой устроен стык деревянных элементов, то армирующие накладки воспринимают все расчетное усилие. При этом количествь ìêåðîB определяется расчетом и в виду ступенчатого распространения усилий (возрастания к середине) сечение накладок 7, 8 переменно. V-образная констру ". я анкеров 9 обеспечивает восприятие усилий разного знака. С целью обеспечения устойчивости армирующих накладок при работе их на сжатие по длине они закрепляются к поперечным свяэевым элементам 10.

Целесообразно, чтобы накладка пересекала каждый второй от опоры V-образный анкер, так как в этом случае накладка и на участке уменьшения сечения также работает совместно с анкерами. Для повышения сдвиговой жесткости неразреэных деревянных балок на опорах(где концентрируются наибольшие перерезывающие силы) и восприятия нормальных напряжений поперек волокон вклеенные наклонно анкеры 9 противоположных граней балки установлены с перехлестом в толще балок.

Опорные стержни 4 вклеивают на глубину 0,7 высоты балки так, что их выпуски приварены к поперечному ребру 6 (поперек оси балки), и другие концы разветвляются на угол 15 а <45 . При угле а < 15 древесина между стержнями исключается из работы эа счет наложения усилий в соседних стержнях, При Q > 45 в стрежнях при разложении опорных реакций возникают большие усилия, что приводит к снижению несущей способности узла за счет расслоения балки. Введение стержней 4 на глубину большую 0,7 высоты обусловлено тем, что при меньшей глубине у конца стержней в древесине возникает концентрация касательных напряжений, которая приводит к разрушению от скалывания, Перемещение опорных стержней по вертикали ограничено

П-образными скобами 5.

Положительный эффект предлагаемого технического решения выражается в повышении несущей способности неразрезной (=:àët è эа счет рационального распределения усилий ме кду деревянными и металлическими составляющими узла.

Формула изобретения

Узел опирания нераэреэной деревянной балки на промежуточную опору, включающий опорную пластину и вклеенные в древесину балки опорные стержни, о т л ич а ю шийся тем, что, с целью повышения несущей способности при знакопеременной нагрузке и упрощения монтажа, он снабжен вертикальными П-образными скобами, закрепленными на опорной пластине, поперечным ребром, свободно установленным на пластине под П-образными скобами, верхней и нижней накладками переменной толщины. армирующими пояса балки, и Vобразными стержневыми анкерами, вклеенными в древесину балки, причем толщина накладок выполнена уменьшающейся от ближнего к оси опоры Ч-образного анкера, к краям балки. а опорные стержни установлены под углом 15 < а 45 друг к другу симметрично оси опоры и присоединены к поперечному ребру.

1654483

Б-Б

Фиг. 2
