Реферат



Изобретение позволяет повысить долю вечность бетонного стенового ограждения за счет снижения влагосодержания е нем. Ограждение выполнено с замкнутой полостью , расположенной вне зоны сезонного промерзания. Площадь поперечного сечения полости равна 0,1-0,12 от площади поперечного сечения стенового ограждения. 2 ил.

СОК)3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!) 5 Е 04 В 1/74, 2/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

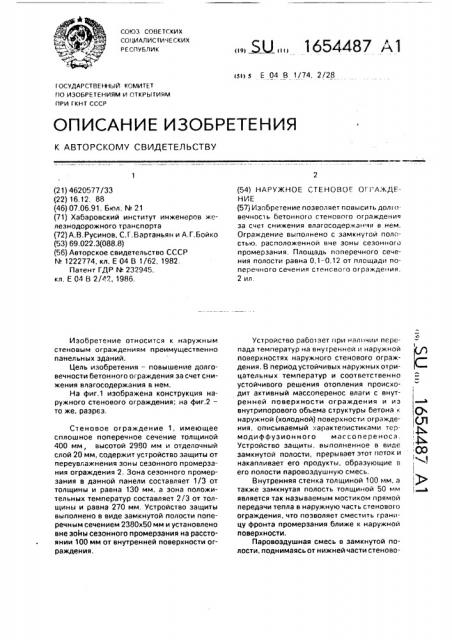

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ с (Я ,фь ,,фь

03

I ! ! !.! (21) 4620577/33 (22) 16,12. 88 (46) 07,06.91, Бюл, N 21 (71) Хабаровский институт инженеров железнодорожного транспорта (72) А.В.Русинов, С.Г.Вартаньян и A,Ã,Áoéêo (53) 69.022.3(088.8) (56) Авторское свидетельство СССР

N1222774,,кл. Е 04 В 1/62, 1982.

Патент ГДР М 232945, кл. Е 04 В 2/42, 1986.

Изобретение относится к наружным стеновым ограждениям преимущественно панельных зданий.

Цель изобретения — повышение долговечности бетонного ограждения за счет снижения влагосодержания в нем.

На фиг.1 изображена конструкция наружного стенового ограждения; на фиг.2— то же, разрез.

Стеновое ограждение 1, имеющее сплошное поперечное сечение толщиной

400 мм, высотой 2980 мм и отделочный слой 20 мм, содержит устройство защиты от переувгажнения зоны сезонного промерзания ограждения 2, Зона сезонного промерзания в данной панели составляет 1/3 от толщины и равна 130 мм, а эона положительных температур составляет 2/3 от толщины и равна 270 мм. Устройство защиты выполнено в виде замкнутой полости поперечным сечением 2380х50 мм и установлено вне зоны сезонного промерзания на расстоянии 100 мм от внутренней поверхности ограждения.

„„Я „„1654487 А1 (54) НАРУЖНОЕ СТЕНОВОЕ ОГРАЖДЕНИЕ (57) Изобретение позволяет повысить долi овечнос1ь бетонного стенового ограждения за счет снижения влагосодержания в нем.

Ограждение выполнено с замкнутой полостью, расположенной вне зоны сезонного промерэания, Площадь поперечного сечения полости равна 0,1-0,12 от площади поперечного сечения стенового ограждения.

2 ил, Устройство рабо1ает при наличии перепара температур на внутренней и наружной поверхностях наружного стенового ограждения. В периодустойчивых наружных отрицательных температур и соответственно устойчивого решения отопления происходит активный массоперенос влаги с внутренней поверхности ограждения и из внутрипорового объема структуры бетона к наружной (холодной) поверхности ограждения, описываемый характеоистиками термодиффузионного массопереноса.

Устройство защиты. выполненное в виде замкнутой полости, прерывает этот поток и накапливает его продукты, образующие в его полости паровоздушную смесь.

Внутренняя стенка толщиной 100 мм, а также замкнутая полость толщиной 50 мм является так называемым мостиком прямой передачи тепла в наружную часть стенового ограждения, что позволяет сместить границу фронта промерзания ближе к наружной поверхности.

Паровоэдушная смесь в замкнутой полости, поднимаясь от нижней части стеново1654487

Таким образом, применение устройства защиты в виде замкнутой прослойки обеспечивает смещение границы фронта промерзания от внутренней поверхности наружу, исключает прирост объема криофазы в наружном слое промерзания и позволяет применять плотные строительные материалы беэ включения в их состав как

Составитель Е. Чернявская

Редактор A. Мотыль Техред M.Mîðãåíòàë Корректор A. Осауленко

Заказ 1936 Тираж 449 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушскзя наб., 4/5

Проиэводствен«о издательский комбинат "Патент". r Ужгород. yn,Г гарина, 101 го ограждения (пола) к верхней части стенового ограждения (полотку), где гемпература выше, чем у пола, подвергается дальнейшему прогреву, образуя пары повышенной плотности. Наличие в замкнутой системе паров различной плотности вызывает их диффузию, неустойчивой формой которой является циркуляция паров. Причем, чем выше плотность материала стенового ограждения, тем эффекты смещения границы фронта промерзания и циркуляции паров в замкнутой полости проявляются значительно ярче. гранчлированных, так и сплошных типов утеплителей.

Выполнение защитного устройства в виде замкнутой полости, повторяющей

5 очертание сечения ограждения и расположение его в зоне устойчивых положительных температур, позволяет повысить долговечность наружных стеновых панелей.

Формула изобретения

10 Наружное стеновое ограждение, содержащее устройство для защиты от переувлажнения зоны сезонного промерэания, выполненное в виде полости. расположенной внутри ограждения. о т л l1 ч а ю щ е е с я

15 тем, что, с целью повышения долговечности бетонного ограждения за счет снижения влагосодержани о нем полость выполнена замкнутои и расположена вне зоны сезонного промерзания, причем площадь попе20 речного сечения полосr«составляет

0,1-0,12 or площади поперечного сечения с;енового ограждения.
