Реферат



Изобретение относится к строительству , в частности к стойкам, поддерживающим конструкции зданий типа балконных плит, балок ригелей, плит покрытий и опалубочных конструкций. Цель изобретения-повышение надежности, упрощение конструкции и удобства в эксплуатации. Опора. строительной стойки снабжена полым стаканом 6 с элементом фиксации 7 стойки 2. жестко соединенным с опорным столиком 14, а приспособление для соединения с монтажной петлей 12 выполнено в виде прикрепленных к опорному столику 14 с двух противоположных сторон щечек 8 с отверстиями 9 для пропуска крепежного элемента 10. 3 ил.

СОЮЗ COBETCKVIX

СОЦИАЛИСТИЧЕСКИХ

РЕспуБлик (я)5 Е 04 G 25/04

ГОСУДАРСТВЕННЫЙ КОМИТЕ Г

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фиг. 1 (21) 4672917/33 (22) 28.02.89 (46) 07,06.91. Бюл. М 21 (75) B.À, Белимов (53) 621,865(088.8) (56) Авторское свидетельство СССР

М 863808, кл. Е 04 G 21/26, 1979. (54) ОПОРА СТРОИТЕЛЬНОЙ СТОЙКИ (57) Изобретение относится к строительству, в частности к стойкам, поддерживающим конструкции зданий типа балконных плит, балок ригелей, плит покрытий и опалубоч„„59„„1654502 А1 ных конструкций. Цель изобретения — повышение надежности, упрощение конструкции и удобства в эксплуатации. Опора. строительной стойки снабжена полым стаканом 6 с элементом фиксации 7 стойки 2, жестко соединенным с опорным столиком

14, а приспособление для соединения с монтажной петлей 12 выполнено в виде прикрепленных к опорному столику 14 с двух противоположных сторон щечек 8 с отверстиями 9 для пропуска крепежного элемента 1О. 3 ил, 1654502

Изобретение относится к строительству, в частности к стойкам, поддерживающим конструкции зданий типа балконных плит, балок, ригелей, плит покрытий и опалубочных конструкций. 5

Цель изобретения — повышение надежности, упрощение конструкции и удобства эксплуатации.

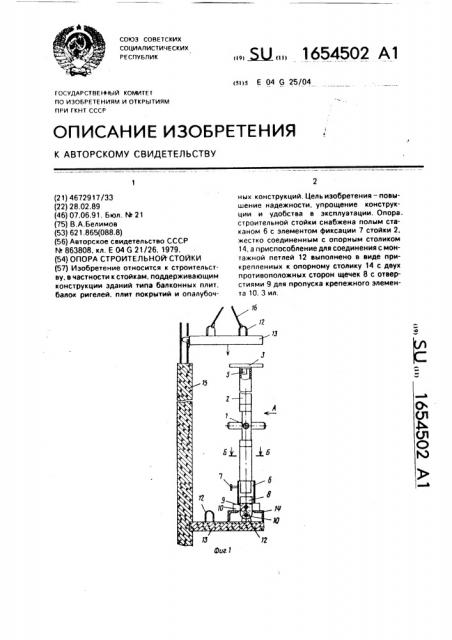

На фиг. 1 изображена опора строитель- 10 ной стойки, общий вид; на фиг: 2 — вид А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 1.

Опора строительной стойки содержит раздвижные винтовым приспособлением 1 трубчатые элементы 2 с рабочими вставляе- 15 мыми инструментами 3. например, в виде

Т-образной подкладки, опорной рихтовочной площадки. продавливающей отверстие в пустотном перекрытии заостренного стержня, имеющих прикрепленный к ним палец 20

4, вставляемый в гнездо 5, образованное в верху трубы 2. Нижний конец трубы 2 устанавливается в опору строительной стойки, выполненную в виде полого стакана 6 с эажимным барашком 7. К стакану прикрепле- 25 ны щечки 8, имеющие два отверстия под стержни 9 и 10. Щечки прикреплены к пятке

11. Опора строительной стойки крепится через нижнее отверстие стержней 10 и петле

12, закрепленной на бетонном основании 30

13, на которое устанавливается опорный столик 14.

Опора строительной стойки работает следующим образом.

Пятка 1 t опорным столиком 14 устанавливается над петлей 12 бетонного основания, вставляют в совпавшие соосно отверстия стержень 10, ставят в полость стакана нижнюю часть трубчатой стойки 2, зажимают ее барашком 7, затем на подкладку

Т-образной формы 5 и на обрез бетонной стены 15 укладывают застропленную стропами 16 балконную плиту 14, закрепляют ее к перекрытию, отцепляют стропы, во время монтажа плиты под ней никто не находится иэ рабочих, так как стойка надежно закреплена в опоре строительной стойки, что обеспечивает безопасность работ и надежное ее раскрепление, Формула изобретения

Опора строительной стойки, включающая опорный столик с приспособлением его зацепления за монтажную петлю строительного изделия, отличающаяся тем, что. с целью повышения надежности, упрощения конструкции и удобства эксплуатации, опора снабжена полым с элементом фиксации стойки стаканом, жестко соединенным с опорным столиком, а приспособление для соединения с монтажной петлей выполнено в виде прикрепленных к опорному столику с двух противоположных сторон щечек с отверстиями для пропуска крепежного элемента.

1654502

ВидА

ФАЗ
