Разгрузочно-индикаторное устройство распределителя механизированной крепи

Разгрузочно-индикаторное устройство распределителя механизированной крепи

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и может быть использовано в системах управления гидрофицированными крепями очистных забоев угольных и горнорудных шахт. Цель изобретения - снижение усилий переключения. Разгрузочно-индикаторное устройство распределителя механизированной крепи содержит корпус 1, в котором размещены соосно расположенные золотник 2 с уплотнителем 3, защитный колпачок 4 с пружиной 5, размещенные в напорной камере (К) 6. Индикаторный стержень (ИС) 8 проходит через напорную К 6 и выступает за корпус 1. Один конец ИС 8 выполнен с проточкой 11, ширина которой равна величине хода золотника 2. Другой конец ИС 8, размещенный в напорной К 6, связан с золотником 2 посредством штифта. Диаметр ИС 8 меньше диаметра золотника 2. При подаче давления с помощью командоаппарата 25 в камеру 24 управления поршень 16 управления вместе с седлом 15 перемещается влево до упора в торцовую рабочую поверхность 14 золотника 2, за счет чего обеспечивается положительное перекрытие модульного распределителя. Дальнейшее перемещение поршня 16 управления вместе с золотником 2 осуществляется до упора во внутреннюю расточку корпуса 1. При этом напорная К 6 соединяется с раздаточной К 21 и рабочая жидкость поступает к исполнительному гидроцилиндру 22, а ИС 8 находится в крайнем левом положении, в результате чего обеспечивается визуальный контроль переключения модульного распределителя. Наличие и расположение ИС 8 частично разгружает золотник 2 от осевых усилий. За счет этого усилие переключения модульного распределителя в несколько раз меньше, чем при отсутствии ИС8. 1 ил. Ё Os сл сл 00 V4

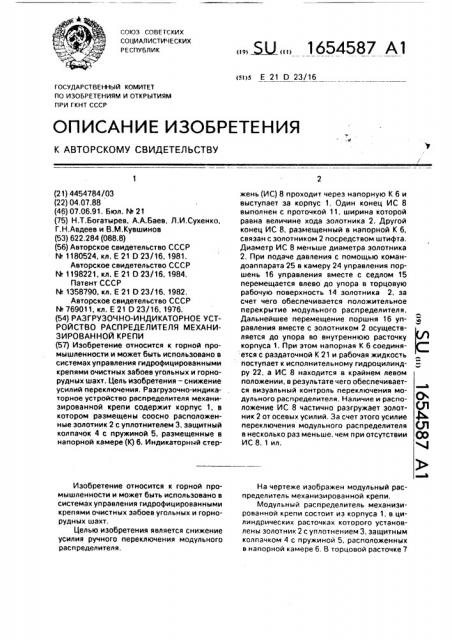

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 21 0 23/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4454784/03 (22) 04.07.88 (46) 07.06.91, Бюл. N. 21 (75) Н.Т.Богатырев, А.А.Баев, Л.И.Сухенко, Г,Н.Авдеев и В.M.Êóâøèíîâ (53) 622.284 (088.8) (56) Авторское свидетельство СССР

N. 1180524, кл. Е 21 0 23/16, 1981.

Авторское свидетельство СССР

N 1198221, кл. Е 21 0 23/16. 1984.

Патент СССР

М 1358790, кл. Е 21 0 23/16, 1982, Авторское свидетельство СССР

N. 769011, кл. Е 21 0 23/16, 1976. (54) РАЗГРУЗОЧНО-ИНДИКАТОРНОЕ УСТРОЙСТВО РАСПРЕДЕЛИТЕЛЯ МЕХАНИЗИРОВАННОЙ КРЕПИ (57) Изобретение относится к горной промышленности и может быть использовано в системах управления гидрофицированными крепями очистных забоев угольных и горнорудных шахт. Цель изобретения — снижение усилий переключения, Разгрузочно-индикаторное устройство распределителя механизированной крепи содержит корпус 1, в котором размещены соосно расположенные золотник 2 с уплотнителем 3, защитный колпачок 4 с пружиной 5, размещенные в напорной камере (К) 6. Индикаторный стерИзобретение относится к горной промышленности и может быть использовано в системах управления гидрофицированными крепями очистных забоев угольных и горнорудных шахт.

Целью изобретения является снижение усилия ручного переключения модульного распределителя.

„„5Ц „„1654587 А1 жень (ИС) 8 проходит через напорную К 6 и выступает за корпус 1. Один конец ИС 8 выполнен с проточкой 11, ширина которой равна величине хода золотника 2. Другой конец ИС 8, размещенный в напорной К 6, связан с золотником 2 посредством штифта, Диаметр ИС 8 меньше диаметра золотника

2. При подаче давления с помощью командоаппарата 25 в камеру 24 управления поршень 16 управления вместе с седлом 15 перемещается влево до упора в торцовую рабочую поверхность 14 золотника 2. эа счет чего обеспечивается положительное перекрытие модульного распределителя.

Дальнейшее перемещение поршня 16 уп- 7» равления вместе с золотником 2 осуществляется до упора во внутреннюю расточку корпуса 1. При этом напорная К 6 соединяется с раздаточной К 21 и рабочая жидкость поступает к исполнительному гидроцилиндру 22, а ИС 8 находится в крайнем левом положении, в результате чего обеспечивается визуальный контроль переключения модульного распределителя. Наличие и расположение ИС 8 частично разгружает эолот- Л ник 2 от осевых усилий. За счет этого усилие Ф переключения модульного распределителя (Л в несколько раз меньше. чем при отсутствии (ф

ИС 8. 1 ил. 4

На чертеже изображен модульный распределитель механизированной крепи.

Модульный распределитель механизированной крепи состоит из корпуса 1, в цилиндрических расточках которого установлены золотник 2 с уплотнением 3, защитным колпачком 4 с пружиной 5, расположенных в напорной камере 6. В торцовой расточке 7!

654587 золотника 2 расположен индикаторный стержень 8, который соединен с золотником

2 штифтом 9, причем это соединение выполнено с зазором между сопрягаемыми деталями. Индикаторный стержень 8 проходит через напорную камеру 6, центральную расточку корпуса 1, в которой установлено уплотнение 10 и выступает за корпус 1. На наружной части индикаторного стержня 8 выполнена проточка 11, ширина которой равна величине хода золотника, что облегчает визуальный контроль переклю ения модуля, а также обеспечивает возможность ручного переключения модуля с помощью специального рычага-захвата, вставляемого в проточку 11. В сливной камере 12 расположена часть золотника 2 с радиальным и осевым 13 каналами, заканчивающаяся торцовой рабочей поверхностью 14, взаимодействующей при переключении с седлом 15, установленным в расточке поршня

16 управления, подпружиненного пружиной 17. Со стороны сливной камеры 12 золотник 2 герметизирован уплотнением 18.

Напорная камера 19 модульного распределителя соединена с напорной магистралью

20, раздаточная камера 21 соединена с исполнительным гидроцилиндром 22, сливная камера 12 соединена со сливной магистралью 23, а камера 24 управления соединена с командоаппаратом 25. Ручное управление распределителя осуществляется с помощью толкателя 26.

Распределитель работает следующим образом.

В исходном положении золотник 2 находится в крайнем правом положении, своим уплотнением 3 герметично разделяя напорную камеру 6 от раздаточной 21, которая через радиальные и осевой канал 13 соединена со сливной камерой 12, Соединенный шарнирно штифтом 9 с золотником

2 индикаторный стержень 8 находится при этом в крайнем правом положении.

При подаче давления с помощью командоаппарата 25 в камеру 24 управления, поршень 16 управления вместе с седлом 15 перемещается влево до упора в торцовую рабочую поверхность 14 золотника 2, в результате чего обеспечивается положительное перекрытие модульного распределителя. Дальнейшее перемещение поршня

16 управления вместе с золотником 2 осуществляется до ynopa eo внутреннюю расточку корпуса 1, При этом напорная камера

6 соединяется с раздаточной камерой 21 и рабочая жидкость поступает к исполнительному гидроцилиндру 22, а индикаторный стержень находится в крайнем левом полозультате чего усилие переключения модульного распределителя в несколько раэ мень30 ше, чем при отсутствии индикаторного стержня, Такое конструктивное выполнение модульного распределителя позволяет значительно улучшить его эксплуатацию эа счет

35 обеспечения визуального контроля и сниже- ния усилия переключения.

Формула изобретения

Разгрузочно-индикаторное устройство распределителя механизированной крепи, 40 содержащее корпус, в котором размещены соосно расположенные золотник с уплотнителями, защитный колпачок, индикаторный стержень, выступающий за корпус одним концом, поршень управления, напорная, 45 сливная и раздаточная камеры, о т л и ч а ющ е е с я тем, что, с целью снижения усилий переключения, один конец индикаторного стержня выполнен с проточкой, ширина которой равна величине хода золотника, а дру50 гой размещен в напорной камере и связан с золотником посредством штифта, установленного перпендикулярно продольной оси золотника с возможностью взаимодействия торцов штифта с внутренней поверхностью

55 защитного колпачка, при этом соединение золотника с индикаторным стержнем выполнено с зазором между ними, а диаметр индикаторного стержня меньше диаметра золотника.

25 жении, в результате чего обеспечивается визуальный контроль переключения модульного распределителя.

При соединении камеры 24 управления со сливом через командоаппарат 25, золотник 2 под действием пружины 5 и давления рабочей жидкости перемещается в крайнее правое положение, возвращаясь сам и перемещая индикаторный стержень 8 в исходное состояние

При ручном управлении воздействуют на толкатель 26, который перемещает поршень 16 управления вместе с седлом 15 и золотником 2 в крайнее левое положение, в результате чего напорная камера 6 соединяется с раздаточной камерой 21, а сливная камера герметично изолируется от остальных камер.

Благодаря тому, что индикаторный стержень 8 одним концом соединен в напорной камере 6 с золотником, а другим концом выступает за корпус 1 модульного распределителя и имеет диаметр, меньший диаметра золотника, то он частично раэгружает золотник от осевых усилий, образующихся за счет воздействия давления рабочей жидкости на торец золотника 2, в ре1654587
