Огнестрельное автоматическое оружие

Огнестрельное автоматическое оружие

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматическому оружию, а именно к автоматическому оружию с длинным ходом ствола Целью изобретения является надежная подача патронов . В приемнике обойма продвигается чеоез патроны подавателями, автоматически освобождает свои наметки, проходя мимо неподвижного упора, и разделяется на две половинки, которые также автоматически выходят через гнезда наружу из приемника Нижний подаватель, приходя в крайнее нижнее положение и подав очередной патрон , подходит своим затылком непосредст венно к неподвижному упору Происходит самозамыкание подавателя и отсекание нижнего патрона, который уже подан вниз и свободно может быть продвинут частями автоматики вперед К моменту, когда рейка с подавателями должна быть поднята вновь, подаватель-отсечка, обкатываясь по упору, освобождается и проводит за очередным патроном 1зп флы

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (505 F 41 А 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И. ОТКРЫТИЯМ

ПРИ ГКНТ СССР

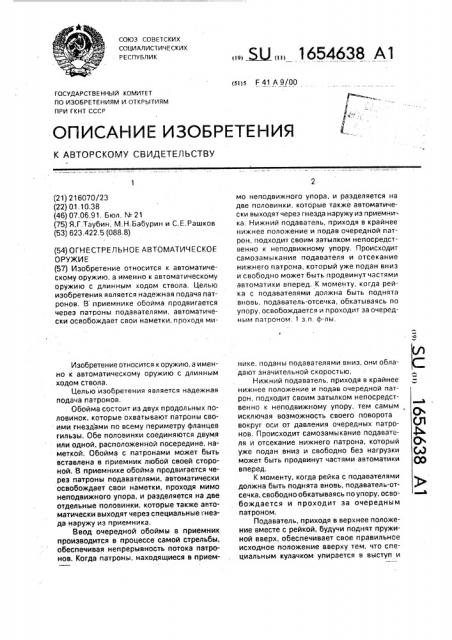

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 216070/23 (22) 01.10.38 (46) 07.06.91. Бюл. lU 21 (75) Я,Г.Таубин, М.Н,Бабурин и С.Е.Рашков (53) 623.422.5 (088.8) (54) ОГНЕСТРЕЛЬНОЕ АВТОМАТИЧЕСКОЕ

ОРУЖИЕ (57) Изобретение относится к автоматическому оружию, а именно к автоматическому оружию с длинным ходом ствола. Целью изобретения является надежная подача патронов. В приемнике обойма продвигается чеоез патроны подавателями, автоматически освобождает свои наметки, проходя миИзобретение относится к оружию, а именно к автоматическому оружию с длинным ходом ствола.

Целью изобретения является надежная подача патронов.

Обойма состоит из двух продольных половинок, которые охватывают патроны своими гнездами по всему периметру фланцев гильзы. Обе половинки соединяются двумя или одной, расположенной посередине, наметкой, Обойма с патронами может быть вставлена в приемник любой сваей стороной. В приемнике обойма продвигается через патроны подавателями, автоматически освобождает свои наметки, проходя мимо неподвижного упора, и разделяется на две отдельные половинки, которые также автоматически выходят через специальные гнезда наружу из приемника.

Ввод очередной обоймы в приемник производится в процессе самой стрельбы, обеспечивая непрерывность потока патронов, Когда патроны, находящиеся в прием. Ж,,, 1654638 А1 мо неподвижного упора, и разделяется на две половинки, которые также автоматически выходят через гнезда наружу из приемника. Нижний подаватель, приходя в крайнее нижнее положение и подав очередной патрон, подходит своим затылком непосредственно к неподвижному упору. Происходит самозамыкание подавателя и отсекание нижнего патрона, который уже подан вниз и свободно может быть продвинут частями автоматики вперед. К моменту, когда рейка с подавателями должна быть поднята вновь, подаватель-отсечка, обкатываясь по упору, освобождается и проходит за очередным патроном. 1 з.п, ф-лы. нике, поданы подавателями вниз, они обладают значительной скоростью.

Нижний подаватель, приходя в крайнее нижнее положение и подав очередной патрон, подходит своим затылком непосредственно к неподвижному упору, тем самым исключая возможность своего поворота вокруг оси от давления очередных патронов, Происходит самозамыкание подавателя и отсекание нижнего патрона, который уже подан вниз и свободно без нагрузки может быть продвинут частями автоматики вперед.

К моменту, когда рейка с подавателями должна быть поднята вновь, подаватель-отсечка, свободно обкатываясь по упору, освобождается и проходит за очередным патроном.

Подаватель, приходя в верхнее положение вместе с рейкой, будучи поднят пружиной вверх, обеспечивает свое правильное исходное положение вверху тем, что специальным кулачком упирается в выступ и

1654638 таким образом оказывается независимым ат толчков и инерции при работе автоматики.

Техред М.Моргентал Корректор О. Кундрик

Редактор И. Шулла

Заказ 1943 Тираж 274 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Формула изобретения

1. Огнестрельное автоматическое оружие с длинным ходом ствола с блокировкой спускового механизма экстрактированной гильзой с несменяемым магазином-приемником, наполняемым патронами обоймами в процессе стрельбы, о т л и ч а ю щ е е с я тем, что, с целью надежной подачи патронов, приемник снабжен подвижной рейкой с шарнирно укрепленными на ней подавателями, каждый из которых в своих крайних

5 положениях взаимодействует с неподвижным упором и выступом для фиксации положения подавателей, 2. Оружие по и. 1, о т л и ч а ю щ е е с я применением разъемной обоймы. состоя10 щей из двух половин, соединенных подвижной наметкой,
