Реферат



Изобретение относится к измерительной технике и может быть использовано для контроля диаметра проволоки на волочильных станках. Цель изобретения - повышение точности контроля. В устройстве имеется измерительный узел в виде имеющих возможность вращения конусов 1 и 2, причем один из них прямой, другой - обратный, конусы имеют различные углы при вершине. При изменении диаметра проволоки 9 датчики угловых скоростей измеряют угловые скорости конусов 1 и 2, а датчик числа оборотов ролика - угловую скорость измерительного ролика б регистрирующего линейную скорость проволоки 9. Сигналы со всех датчиков поступают в блок 5 сравнения, где определяется величина диаметра проволоки 9. 3 ил.

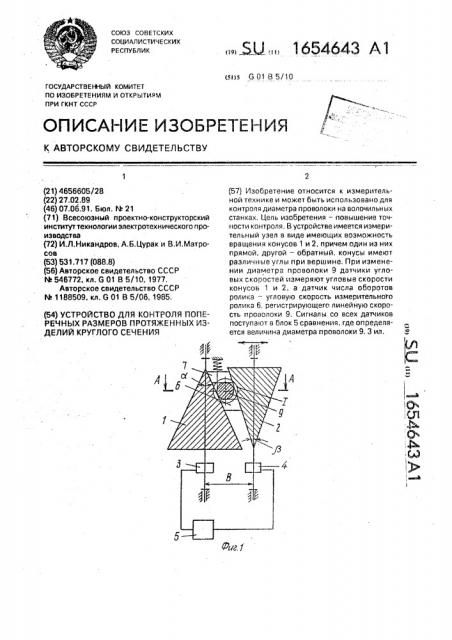

СОЮЗ СОВЕТСКИХ социАлистических

РЕСПУБЛИК (я)5 6 01 В 5/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Щ фь

;фь

6д !

1 р,ррррр

1 (21) 4656605/28 (22) 27.02.89 (46) 07.06.91. Бюл, М 21 (71) Всесоюзный проектно-конструкторский институттехнологии электротехнического производства (72) И.Л.Никандров, А.Б.Цурак и В.И.Матросов (53) 531.717 (088.8) (56) Авторское свидетельство СССР

hk 546772, кл. G 01 В 5/10, 1977.

Авторское свидетельство СССР

hh 1188509, кл. G 01 В 5/06, 1985. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПОПЕРЕЧНЫХ РАЗМЕРОВ ПРОТЯЖЕННЫХ ИЗДЕЛИЙ КРУГЛОГО СЕЧЕНИЯ

»5U., 1654643 А1 (57) Изобретение относится к измерительной технике и может быть использовано для контроля диаметра проволоки на волочильных станках. Цель изобретения — повышение точности контроля. В устройстве имеется измерительный узел в виде имеющих возможность вращения конусов 1 и 2, причем один из них прямой, другой — обратный, конусы имеют различные углы при вершине. При изменении диаметра проволоки 9 датчики угловых скоростей измеряют угловые скорости конусов 1 и 2. а датчик числа оборотов ролика — угловую скорость измерительного ролика б, регистрирующего линейную скорость проволоки 9. Сигналы со всех датчиков поступают в блок 5 сравнения, где определяется величина диаметра проволоки 9. 3 ил.

1654643

Изобретение относится к измерительiUYi ехнике и может быть использована для контроля диаметра проволоки на волочильных станах.

Целью изобретения является повышение точности контроля эа счет повышения чувствительности устройства.

На фиг, 1 представлена конструктивная схема устройства; на фиг. 2 — узел! на фиг.

1; на фиг. 3 — разрез А-А на фиг, 1, Устройство для контроля поперечных размеров протяженных изделий круглого сечения содержит узел измерения линейной скорости изделия, узел измерения угловой скорости, выполненный в виде двух имеющих возможность вращения измерительных элементов для контакта с изделием один в виде прямого 1, другой в виде обратного 2 конусов, дачиков 3 и 4 угловых скоростей конусов 1 и 2 и блока 5 сравнения соответствующих угловых скоростей (фиг. 1), размещенных на основании (не показана), Конусы 1 и 2 имеют различные углы при вершине соответствено Q и Р, а. например, конус 2 имеет возможность изменения межосевого расстояния В. Узел измерения линейной скорости изделия содержит измерительный 6 и прижимной 7 ролики, установленные с возможностью контакта с иэделием, и датчик 8 числа оборотов ролика 6(фиг;1 и 3).

Устройство работает следующим образам.

Измеряемое изделие 9, опираясь на измерительныи 6 и прижимной 7 ролики, перемещается между двумя конусами 1 и 2.

При перемещении иэделия 9 вращаются измерительные конусы 1 и 2 и измерительный ролик 6, угловые скорости которых измеряются соответственно датчиками 3, 4 и 8. Сигналы с датчиков 3, 4 и 8 поступают в блок 5 сравнения угловых скоростей, где определяется величина

1 1 f®31 + !о 2 в1 ТЙТ le1 l Х lcoz I где в1 — угловая скорость конуса 1; юг вЂ, угловая скорость конуса 2.

При этом а|и в постоянно автоматически накладываются в блоке 5 сравнения на угловую скорость а1 ролика 6.

Диаметр d изделия 9 определяется (фиг.

1) из выражения с1 =  — Ч la< I x Ical) где  — расстояние между осями конусов 1 и2;

V — линейная скорость протяжения иэделия 9, Причем величиной погрешности а измерения по данной схеме в силу ее малости пренебрегают, Устройство имеет высокую чувствительность, что повышает точность контроля. Кроме того, им можно контролировать проволоку с большим диапазоном диаметра, что позволяет использовать его на различных волочильных станах.

Формула изобретения

Устройство для контроля поперечных размеров протяженных изделий круглого сечения, содержащее основание и разме щенные на нем узел измерения линейной скорости изделия и узел измерения угловой скорости, выполненный в виде установленных с возможностью вращения двух измерительных элементов, предназначенных для контакта с изделием, датчиков угловых скоростей, соответствующих измерительных элементов и блока сравнения угловых скоростей, о т и и ч а ю щ е е с я тем, что, с целью повышения точности контроля, измерительные элементы выполнены один в виде прямого, а другой — в виде обратного конусов с различными углами при вершине и установлены с возможностью изменения межасевага расстояния.
