Реферат



Изобретение относится к криогенному приборостроению и позволяет повысить надежность контроля и регулирования уровня криогенной жидкости. Реле уровня содержит магнйтоуправляемые контакты 1 нижнего и верхнего предельных уровней, каждый из которых размещен внутри экрана 2, выполненного из материала, переходящего в сверхпроводящее состояние при темпе . РИ ратуре криогенной жидкости, уровень которой контролируется, и охваченного снаружи постоянным магнитом 3, аксиально намагниченным . Из-за разности температур газовой среды и криогенной жидкости в резервуаре в сверхпроводящем состоянии находится только тот экран 2, которого достигает уровень криогенной жидкости, а так как сверхпроводящий экран 2 вследствие идеального диамагнитиэма не пропускает внутрь себя внешнее магнитное поле постоянного магнита 3, то магнмтоуправляемый контакт 1, расположенный внутри его, размыкается. Таким образом однозначно фиксируется достижение криогенной жидкостью нижнего и верхнего предельных уровней без применения каких-либо подвижных частей. 1 ил. & 2 Jb

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si>s G 01 F 23/00, 23/68

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4645827/10 (22) 01.11.88 (46) 07.06.91. Бюл, ге 21 (72) Н.Н. Ефремов (53) 681.128.84(088.8) (56) Авторское свидетельство СССР

1 Ь 861956, «л. G 01 F 23/12, f 979, (54) РЕЛЕ УРОВНЯ (57) Изобретение относится к криогенному приборостроению и позволяет повысить надежность контроля и регулированию уровня криогенной жидкости. Реле уровню содержит магнитоуправляемые контакты 1 нижнего и верхнего предельных уровней, каждый иэ которых размещен внутри экрана

2, выполненного из материала, переходящего в сверхпроводящее состояние при темпе5U, 1654664 А1 ратуре криогенной жидкости, уровень которой контролируется, и охваченного снаружи постоянным магнитом 3, аксиально намагниченным. Из-за разности температур газовой среды и криогенной жидкости в резервуаре в сверхпроводящем состоянии находится только тот экран 2, которого достигает уровень криогенной жидкости, а так

«ак сверхпроводящий экран 2 вследствие идеального диамагнитиэма не пропускает внутрь себя внешнее магнитное поле постоянного магнита 3, то магнитоуправляемый контакт 1, расположенный внутри era, размыкается. Таким образом однозначно фиксируется достижение криогенной жидкостью нижнего и верхнего предельных уровней без применения каких-либо подвижных частей. 1 ил.

1654664

Составитель Н, Мараховская

Редактор О. Юрковецкая Техред M.Mîðãåíòàï Корректор Т, Малец

Заказ 1944 Тираж 431 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4j5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101

Изобретение относится к приборостроению, а именно к устройствам контроля и регулирования уровня криогенных жидкостей, и может быть использовано в различных отраслях промышленности.

Целью изобретения является повышение надежности реле уровня при контроле криогенных жидкостей.

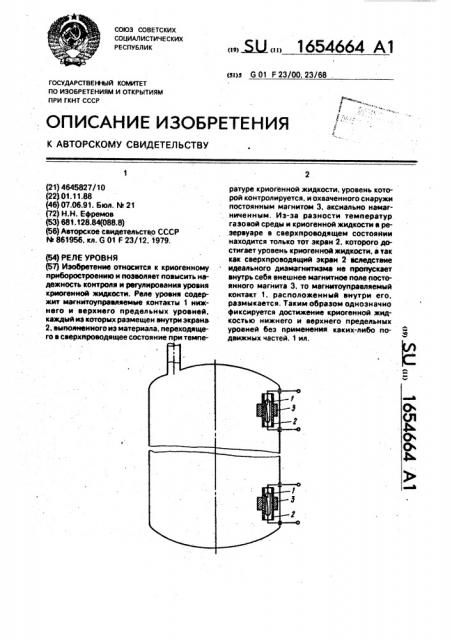

На чертеже изображено предлагаемое реле уровня, расположенное внутри криогенного резервуара, продольный разрез.

Реле уровня состоит из магнитоуправляемых контактов 1 нижнего и верхнего предельныхуровней, каждый из магнитоуправляемых контактов размещен внутри экрана 2, выполненного из материала, переходящего в сверхпроводящее состояние при температуре криогенной жидкости, уровень которой контролируется, и охваченного снаружи постоянным магнитом 3, аксиально намагниченным.

Реле уровня работает следующим образом.

При наличии криогенной жидкости в резервуаре устанавливается существенная (на десятки и при открытом гаэосбросе сотни градусов) разность температур между температурой жидкости и температурой газовой среды. Иэ-эа этого экран 2, находящийся вне жидкости, не обладает

5 сверхпроводимостью и пропускает поле постоянного магнита 3 внутрь к магнитоуправляемому контакту 1,что вызывает его замыкание, Экран 2, которого достиг уровень криогенной жидкости, охлаждается ею до

10 температуры сверхпроводимости и не пропускает внешнее магнитное поле магнита 4 внутрь, что вызывает размыкание соответствующего магнитоуправляющего контакта 1.

Формула изобретения

15 Реле уровня, содержащее магнитоуправляемые контакты верхнего и нижнего уровней и постоянные магниты, о т л и ч а ющ е е с я тем, что, с целью повышения надежности при контроле криогенных жидко20 стей, оно снабжено экранами в виде полой втулки из сверхпроводящего материала, внутри каждого иэ которых расположен соответствующий магнитоуправляемый контакт, а постоянные магниты выполнены кольцеоб25 разными с аксиальным намагничиванием охватывающими экран.
