Класс 67 а, ЗЬф
И 16547

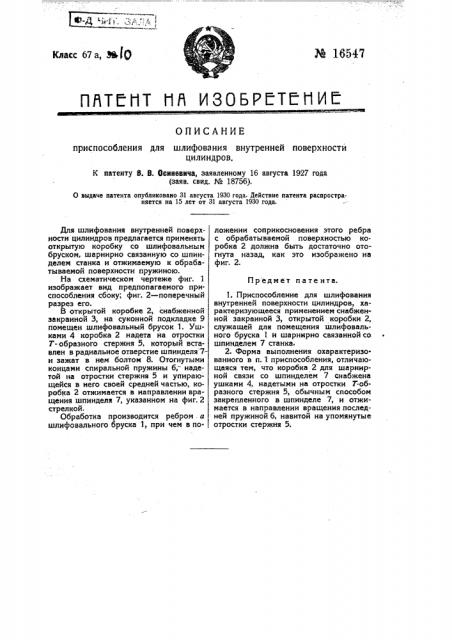

ПЙТЙНТ tlA ИЗОБРЙТЙИ И
ОПИСАНИЕ приспособления для шлифования внутренней поверхности цилиндров.
К патенту В. В. Осииевича, заявленному 16 августа 1927 года (заяв. свид. № 18756).
О выдаче патента опубликовано 31 августа 1930 года. Действие патента распространяется на 15 лет от 31 августа 1930 года.
Предмет пате нта.
Для шлифования внутренней поверхности цилиндров предлагается применять открытую коробку со шлифовальным бруском, шарнирно связанную со шпинделем станка и отжимаемую к обрабатываемой поверхности пружиною.
На схематическом чертеже фиг. 1 изображает вид предпопагаемого приспособления сбоку; фиг. 2 †поперечн разрез его.
В открытой коробке 2, снабженной закраиной 3, на суконной подкладке 9 помещен шлифовальный брусок 1. Ушками 4 коробка 2 надета на отростки
Т-образного стержня 5, который вставлен в радиальное отверстие шпинделя 7 и зажат в нем болтом 8. Отогнутыми концами спиральной пружины б; надетой на отростки стержня 5 и упирающейся в него своей средней частью, коробка 2 отжимается в направлении вращения шпинделя 7, указанном на фиг. 2 стрелкой.
Обработка производится ребром а шлифовального бруска 1, при чем в по- ложении соприкосновения этого ребра с обрабатываемой поверхностью коробка 2 должна быть достаточно отогнута назад, как это изображено на фиг. 2.
1. Приспособление для шлифования внутренней поверхности цилиндров, характеризующееся применением снабженной закраиной 3, открытой коробки 2, служащей для помещения шлифовального бруска 1 и шарнирно связанной со шпинделем 7 станка.
2. Форма выполнения охарактеризованного в и. 1 приспособления, отличающаяся тем, что коробка 2 для шарнирной связи со шпинделем 7 снабжена ушками 4, надетыми на отростки Т-образного стержня 5, обычным способом закрепленного в шпинделе 7, и отжимается в направлении вращения последней пружиной б, навитой на упомянутые отростки стержня 5.
