Устройство для извлечения квадратного корня

Устройство для извлечения квадратного корня

Иллюстрации

Показать все

Реферат



Изобретение относится к аналоговой вычислительной технике и может быть использовано в устройствах функционального преобразования сигналов. Цель изобретения - повышение устойчивости работы устройства . Устройство содержит операционный усилитель 1, компаратор 2 знака, квадратор 3, первый и второт масштабные резисторы 4 и 5, инвертор 5 и двухпозиционный переключатель 7 с соответствующими связями. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 G 06 G7/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М A BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР (21) 4474332/24 (22) 17 ° 08.88 (46) 07.06.91. Бюл. Н 21 (72) И.Г,Дорух, А.П.Дорух и C,Ô.Îãóðöîâ (53) 681, 3 (088. 8) (56) Тимонтеев В.Н. и др. Аналоговые перемножители сигналов в радиоэлектронной аппаратуре. — N.: Радио и связь, 1982, с.63-65.

Авторское свидетельство СССР

В 1275485, кл. G 06 С 7/20, 1983.

„.Я0„„1654842 А 1

2 (54) УСТРОЙСТВО "ДЛЯ ИЗВЛЕЧЕНИЯ

КВАДРАТНОГО КОРНЯ (57) Изобретение относится к аналоговой вычислительной технике и может быть использовано в устройствах фУнкционального преобразования сигналов. Цель изобретения — повышение устойчивости работы устройства. Устройство содержит операционный усилитель 1, компаратор 2 знака, квадратор 3, первый и второй масштабные резисторы 4 и 5, инвертор

5 и двухпозиционный переключатель 7 с соответствующими связями. 1 ил.,1654842

Формула изобретения

Составитель Н.Зайцев

Техред Л Сердюкова Корректор:C.måêìàð

Редактор О.Головач

Заказ 1953 Тираж 395 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям нри ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

Изобретение относится к аналоговой вычислительной технике и может быть использовано в устройствах функционального преобразования сигналов.

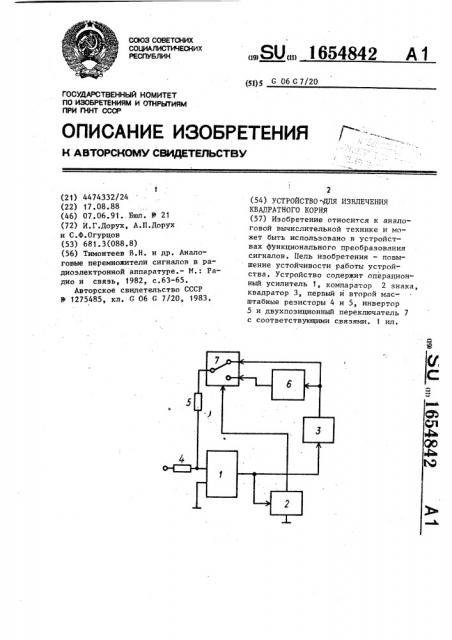

Цель изобретения — повышение точ ности устойчивости в работе устройства, На чертеже представлена функциональная схема устройства.

Устройство для извлечения квадратного корня содержит операционный усилитель 1, компаратор 2 .знака, квадратор 3, первый 4 и второй

5 масштабные резисторы, инвертор 6 и двухпозиционный переключатель 7.

Устройство для извлечения квадратного корня работает следующим образом.

При отрицательной полярности входного сигнала на выходе операционного усилителя 1 имеет место сигнал положительной полярности, по которому компаратор 2 вырабатывает управляющий сигнал, под действием которого выход квадратора 3 переключателем 7 через резистор 5 подключается к инвертирующему входу операционного усилителя

При положительной полярности входного сигнала на выходе .операционного усгглителя 1 имеет место сигнал отрйцательной полярности,по которому компаратор 2 вырабатывает сигнал, переключающий переключатель 7, чем обеспечивается подключение выхода квадратора 3 через инвертор 6, переключатель 7 и масштабный резистор 5 к инвертирующему входу операционного усилителя 1.

В случае, если при отрицательном входном сигнале с уровнем, близким к нулю, иэ-за большого дрейфа сигнала на выходе квадратора 3 сигнал на выходе операционного усилителя 1 принимает отрицательную полярность, то срабатывает компаратор 2, и под действием управляющего сигнала с его выхода переключатель 7 устанавливается в положение, при котором выход квадратора 3 через инвертор 6 и масштабный резистор 5 подключается к инвертирующему входу операционного усилителя 1, в результате чего сигнал на его выходе уменьшается до нуля, т.е. предотвращается возникновение положительной обратной связи в операционном усилителе

Устройство для извлечения квадрат" ного корня, содержащее операционный усилитель, выход которого является выходом устройства и подключен к вхо.ду квадратора, информационный вход устройства через первый масштабный резистор подключен к первому выводу второго масштабного резистора и ннвертирующему входу операционного усилителя, подключенного неинвертирующим входом к шине нулевого потенциала и первому входу компаратора знака, соединенного выходом с управляющим входом двухпознционного переключателя, выход кото" рого соединен с вторым выводом вто35 рого масштабного резистора выход

У квадратора через инвертор и непосредственно подключен соответственно к первому и второму информационным входам двухпозиционного нереключате40 ля, о т л и ч а ю щ е е с я тем

У что, с целью повышения устойчивости в работе устройства, s нем второй вход компаратора знака подключен к выходу операционного усилителя.
