Торцовый коллектор для электрических машин малой мощности

Торцовый коллектор для электрических машин малой мощности

Иллюстрации

Показать все

Реферат



Изобретение относится к торцовым коллекторам для малых электрических машин . Целью является увеличение ресурса работы электродвигателя и упрощение технологии Коллекторные пластины 1 имеют две пары крепежных выступов 3. В цилиндрическом пластмассовом корпусе выполнены отверстия 2 для крепления коллекторных пластин. В средней части диска межд) отверстиями 2 выполнены отверстия для крепления коллекторных пластин 1 3 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 01 К 39/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

КОЛЛЕКТОР ДЛЯ

МАШИН ЛЮБОЙ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4651273/07 (22) 02.12.88 (46) 07.06.91. Бюл. № 2! (71) Оренбургский политехнический институт (72) В. И. Чиндяскин, М. А. Гольдман и А. Д., Шабанов (53) 621.313.2.047.2.002.2 (088.8) (56) Авторское свидетельство СССР № 371743, кл. Н 01 R 39/04, 1973.

ÄÄSUÄÄ 1654903 (54) ТОРЦОВЫЙ

ЭЛЕКТРИЧЕСКИХ

МОШ НОСТИ (57) Изобретение относится к торцовым коллекторам для малых электрических машин. Целью является увеличение ресурса работы электродвигателя и упрощение технологии. Коллекторные пластины имеют две пары крепежных выступов 3. В цилиндрическом пластмассовом корпусе выполнены отверстия 2 для крепления коллекторных пластин. В средней части диска между отверстиями 2 выполнены отверстия для крепления коллекторных пластин 1. 3 ил.

1654903

2 4

Составитель В. Чернова

Редактор А. Шандор Техред А. Кравчук Корректор Л. Патай

Заказ 1955 Тираж 328 Подписное

ВНИИПИ Государственного комитета по изобретениям и,открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 з

Изобретение относится к торцовым коллекторам для малых электрических машин, в частности, для микроэлектродвигателей.

Целью изобретения является увеличение ресурса и упрощение сборки.

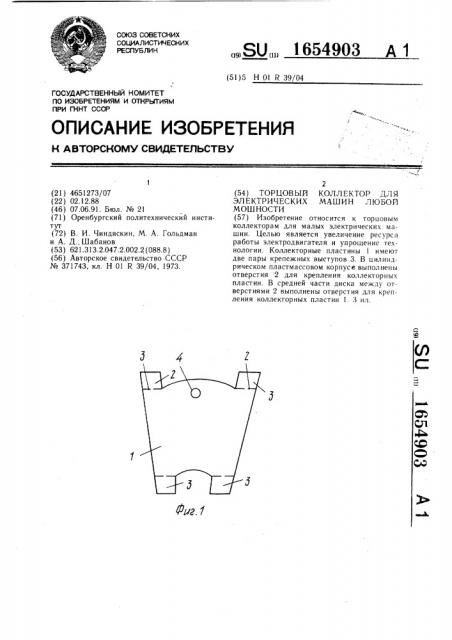

На фиг. 1 и 2 представлены коллекторные пластины, на фиг. 3 — корпус коллектора.

Коллектор содержит пластины 1 с отгибаемыми по линии 2 крепежными выступами 3.

Для присоединения (припайки) концов обмотки якоря на нерабочей поверхности коллекторных пластин выполняются отверстия 4.

Корпус коллектора состоит из изоляцион; ного материала (гетинакса, пластмассы и

: т. д.). Корпус 5 имеет вырезы (или отверстия) 6 под соответствующие крепежные выступы коллекторных пластин, а также от верстия 7 для охлаждения. (!

Для посадки корпуса на вал якоря вы полнено отверстие 8.

Сборка и работа коллектора осуществляется следующим образом.

Коллекторные пластины крепежными выступами закрепляются на корпусе (фиг. 3) коллектора. Концы обмотки якоря вставляются в отверстие 4 и припаиваются к нерабочей поверхности коллекторных пластин.

В процессе работы коллектора изношенные коллекторные пластины могут заменяться. Сборка коллектора существенно упрощается, так как не требуется опрессовка пластмассой.

Эксплуатационные испытания электродви. гателей с коллекторами предлагаемой конструкции показали, что работа коллектора в пределах до 15 тыс. об./мин удовлетворяет предъявляемым требованиям.

Ресурс коллектора, а следовательно, и электрическоЙ машины в целом увеличивается в 3 раза.

Формула изобретения

Торцовый коллектор для электрических машин малой мощности, содержащий пластмассовый дисковый корпус и коллекторные пластины, отличающийся тем, что, с целью увеличения ресурса и упрощения сборки, 2О на концах коллекторных пластин выполнены две пары крепежных выступов, в диске выполнены два ряда отверстий для крепления коллекторных пластин, причем расстояния между отверстиями равно расстоянию

25 между крепежными выступами, а в средней части диска между отверстиями для крепления каждой коллекторной пластины выполнены отверстия.
