"устройство для контроля кода "1 из @ "

"устройство для контроля кода "1 из @ "

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительной технике, может быть использовано в качестве устройства контроля цифровой техники и является усовершенствованием изобретения , описанного в авт. св. № 1345353. Изобретение за счет использования информации , представленной как в прямом, так и в инверсном коде, позволяет повысить быстродействие устройства. Устройство содержит счетчики 1, 2 и 6, дешифратор 3 нуля, мультиплексоры 4 и 8, элемент ИЛИ 5 и элемент И 7. 1 ил.

„„SU„.1654981 союз советсних

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 Н 03 М 7/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОсудАРстВенный нОмитет

fIo изОБРетениям и ОТИРытиям пРи Гннт сссР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1345353 (21) 4429668/24 (22) 23.05.88 (46) 07.06.91. Бюл. № 21 (72) H. А. Ладохин (53) 621.395.341 (088.8) (56) Авторское свидетельство СССР № 1345353, кл. Н 03 М 7/22, 1987. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ КОДА «1 ИЗ и» (57) Изобретение относится к вычислительной технике, может быть использовано в качестве устройства контроля цифровой техники и является усовершенствованием изобретения, описанного в авт. св. № 1345353.

Изобретение за счет использования информации, представленной как в прямом, так и в инверсном коде, позволяет повысить быстродействие устройства. Устройство содержит счетчики 1, 2 и 6, дешифратор 3 нуля, мультиплексоры 4 и 8, элемент ИЛИ 5 и элемент И 7. 1 ил.

1654981

Формула изобретения

Составитель Б. Ходов

Техред А. Кравчук Корректор Л. Патай

Тираж 46! Подписное

Редактор И. Дербак

Заказ 1959

ВНИИПИ Государственного комитета по изооретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r. Ужгород, ул. Гагарина, 101

Изобретение относится к вычислительной технике, может быть использовано в качестве устройства контроля цифровой техники и является усовершенствованием устройства по авт. св. № 1345353.

Целью изобретения является повышение быстродействия устройства.

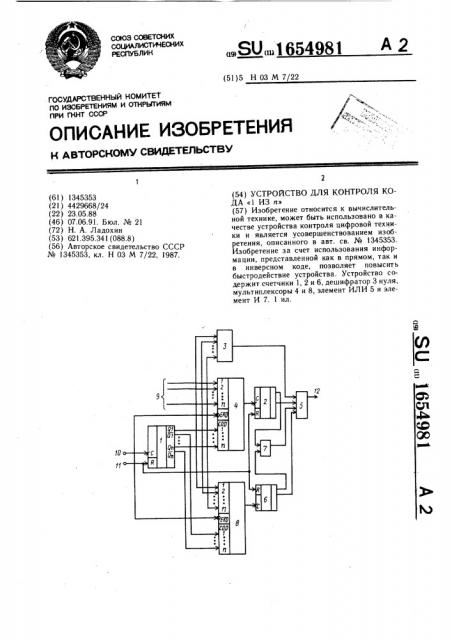

На чертеже представлена функциональная блок-схема устройства.

Устройство содержит первый 1 и второй 2 счетчики, дешифратор 3 нуля, первый мультиплексор 4, элемент ИЛИ 5, третий счетчик 6, элемент И 7 и второй мультиплексор 8, а также информационный 9, управляющий 10 и установочный 11 входы и вЫход 12.

Устройство работает следующим образом.

Перед началом работы подается сигнал на вход 11, и счетчики 1, 2 и 6 устанавливаются в нулевое состояние. На вход 9, соединенный с дешифратором 3 нуля и с инфор- 20 м ционными входами мультиплексоров 4 и 8, поступает и-разрядный проверяемый код.

После этого на вход 10 начинают поступ ть тактовые импульсы. По положительному перепаду тактового сигнала меняется состояние счетчика 1 и, соответственно, кодовая комбинация на адресных входах мультиплексоров 4 и 8, а по низкому уровню опрашиваемый разряд мультиплексоров 4 и 8 передается на выход. Мультиплексор 4 начинает опрос проверяемого кода, начиная с младшего разряда, а мультиплексор 8 начинает опрос, начиная со старшего разря.да.

Если в проверяемом коде содержится одна «1», то иа выходе 12 сигнал логического

«О» не изменяется. Если в проверяемом коде не содержится «1», то на выходе дешифратора 3 нуля формируется,«1», а на выходе 12 устройства появляется сигнал ошибки.

Если в проверяемом коде содержится больше одной «1», то сигнал ошибки форми-, руется на выходах счетчиков 2 и 6 или элемента И 7 в зависимости от положения «1» в разрядах проверяемого кода.

Устройство для контроля кода «1 из и» по авт. св. № 1345353, отличающееся тем, что, с целью повышения быстродействия, в него дополнительно введены третий счетчик, элемент И и второй мультиплексор, выход которого соединен со счетным входом третьего счетчика, первый и второй выходы которого соединены соответственно с третьим входом элемента ИЛИ и с первым входом элемента И, выход которого соединен с четвертым входом элемента ИЛИ, второй выход второго счетчика соединен с вторым входом элемента И, инверсные выходы первого счетчика соединены с соответствующими адресными входами второго .мультиплексора, информационные входы которого подключены к информационному входу устройства, вход установки в «О» третьего счетчика подключен к установочному входу устройства, управляющий вход второго мультиплексора — к управляющему входу устройства.
