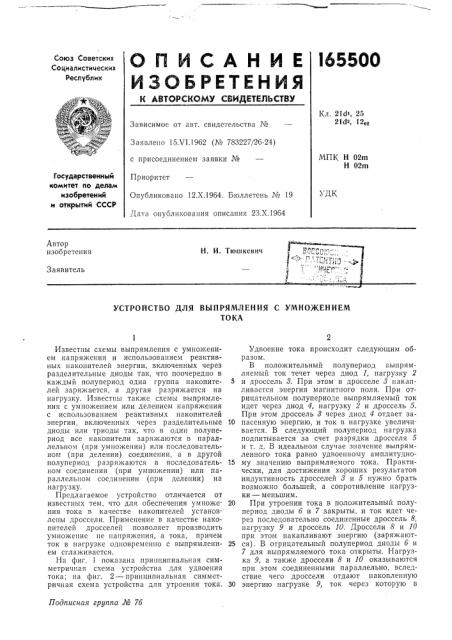

Реферат



Союз Советских

365500

Социалистических

Республик

Кл. 21di, 25

21d>, 12оа

Зависимое от авт. свидетельства №

Заявлено 15Х1.1962 (№ 783227/26-24) с присоединением заявки №

Приоритет

Опубликовано 12.Х.1964. Бюллетень ¹ 19

Дата опубликования описания 23.Х.1964

МПК H 02m

Н 02m

Государственный комитет по делам изобретений и открытий СССР

УДК

Автор изобретения

H. И. Твшкевич

Заявитель

УСТРОЙСТВО ДЛЯ ВЫЛ РЯМЛЕН ИЯ С УМНОЖЕНИЕМ

ТОКА

Подписная группа № 7б

Известны схемы выпрямления с умножением напряжения и использованием реактивных накопителей энергии, включенных через разделительные диоды так, что поочередно в каждый полупериод одна группа накопителей заряжается, а другая разряжается на нагрузку. Известпы также схемы выпрямления с умножением или делением напряжения с использованием реактивных накопителей энергии, включенных через разделительные диоды или триоды так, что в один полупериод все накопители заря>каются в параллельном (при умножении) или последовательном (при делении) соединении, а в другой полупериод разря>каются в последовательном соединении (при умножении) или параллельном соединении (при делении) на нагрузку, Предлагаемое устройство отличается от известных тем, что для обеспечения умножения тока в качестве накопителей установлены дроссели. Применение в качестве накопителей дросселей позволяет производить умно>кение не напряжепия, а тока, причем ток в нагрузке одновременно с выпрямлением сглаживается.

На фиг. 1 показана принципиальная симметричная схема устройства для удвоения тока; на фиг. 2 — принципиальная симметричная схема устройства для утроения тока.

Удвоение тока происходит следующим образом.

В положительный полупериод выпрямляемый ток течет через диод 1, нагрузку 2

5 и дроссель 3. При этом в дросселе 3 накапливается энергия магнитного поля. При отрицательном полупериоде выпрямляемый ток идет через диод 4, нагрузку 2 и дроссель 5, При этом дроссель 8 через диод 4 отдает за10 пасенную энергию, и ток в нагрузке увеличивается. В следующий полупериод нагрузка подпитывается за счет разрядки дросселя 5 и т. д. В идеальном случае значение выпрямленного тока равно удвоенному амплитудно15 му значению выпрямляемого тока. Практически, для достижения хороших результатов индуктивность дросселей 3 и 5 нужно брать возможно большей, а сопротивление нагрузки — меньшим.

20 При утроении тока в положительный полупериод диоды б и 7 закрыты, и ток идет через последовательно соедин" ííûå дроссель 8, нагрузку 9 и дроссель 10. Дроссели 8 и 10 при этом накапливают энергию (заряжают25 ся). В отрицательный полупериод диоды б и

7 для выпрямляемого тока открыты. Нагрузка 9, а также дроссели 8 и 10 оказываются при этом соединенными параллельно, вследствие чего дроссели отдают накопленную

30 энергию нагрузке 9, ток через которую в

165500

Фиг. 1

Составитель А. Н. Кумекина

Редактор Н. С. Коган Техред А. А. Кудрявицкая Корректор А. Новиковии

Заказ 2704/5 Тираж 975 Формат бум. 60><90

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 идеальном случае утраивается. Так как при отрицательном полупериоде ток в три раза больше, чем при положительном полупериоде, то имеют место большие пульсации выпрямленного тока.

Предмет изобретения

Устройство для выпрямления с умножением тока, использующее реактивные накопители энергии, включенные через разделительные диоды так, что либо поочередно в каждый полупериод одну группу накопителей заряжают, а другую разряжают на нагрузку, либо все накопители заряжают в последова5 тельном (параллельном) соединении, а разряжают в параллельном (последовательном) соединении на нагрузку, о т л и ч а ю щ е е с я тем, что, с целью обеспечения умножения тока с одновременным его сглаживанием, в

10 качестве накопителей установлены дроссели.
