Устройство для перемещения заготовок

Устройство для перемещения заготовок

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для перемещения термопластичных полых заготовок, имеющих форму кольца, через нагревательную станцию к выдувной машине. Цель изобретения - расширение технологических возможностей устройства за счет транспортирования заготовок различного диаметра и обеспечения равномерного нагрева заготовок за счет вращения при нагреве. Для этого в устройстве, включающем транспортное средство в виде бесконечного транспортера, носители заготовок, установленные на транспортном средстве , транспортер выполнен в виде подвижных в противоположном направлении двух зубчатых ремней, установленных параллельно друг в вертикальной плоскости. Носители заготовок выполнены в виде двух колец для поддержания заготовки, одно из которых установлено на одном зубчатом ремне, а другое - на другом зубчатом ремне. При этом устройство снабжено средством вращения колец для поддержания заготовки, состоящим из двух бесконечных ремней и установленных с возможностью взаимодействия с ними приводных роликов, связанных с кольцами для поддержания заготовки. Кроме того , устройство снабжено по меньшей мере одним механизмом изменения зазора между рабочими ветвями зубчатых ремней, выполненным в виде винтового привода, установленного на опорной раме горизонтально поперек направления рабочих ветвей зубчатых ремней. 4 з.п. ф-лы, 4 ил. (Л О ел СЛ to со о

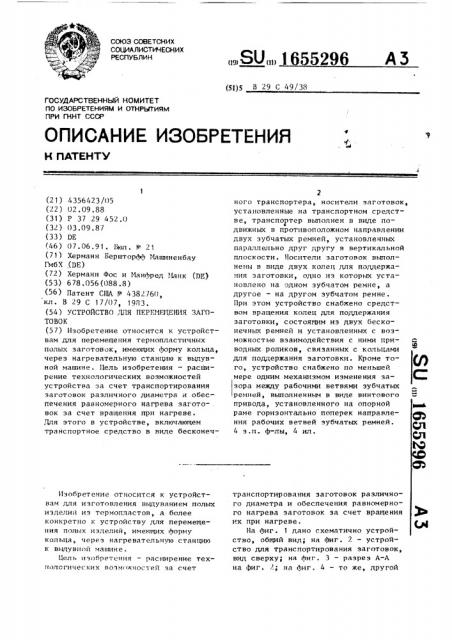

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.SU 1655296 (51)5 В 29 С 49/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К FlATEHTY

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4356423/05 (22) 02.09.88 (31) Р 37 29 452.0 (32) 03.09.87 (33) DE (46) 07.06.91. Бюл. М- 21 (71) Херманн Бершторфф Иашиненбау

Гйб Х,(DE) (72) Херманн Фос и Манфред ?1анк (DE) (53) 678.056 (088 ° 8) (56) Патент Cll?A Р 4382760, кл. В 29 С 17/07, 1983. (54 ) УСТРОЙСТВО ДЛЯ ЛЕРГ?1ЩЕНИЯ ЗАГОТОВОК (57) Изобретение относится к устройст— вам для перемещения термопластичных полых заготовок, имеющих форму кольца, через нагревательную станцию к выдувной машине. Цель изобретения — расширение технологических возможностей устройства за счет транспортирования заготовок различного диаметра и обеспечения равномерного нагрева заготовок за счет вращения при нагреве.

Для этого в устройстве, включающем транспортное средство в ниде бесконечИзобретение относится к устройствам для изготовления выдуванием полых иэделии из термопластов, а более конкретно к устройству для перемещения полых изделий, имеющих форму кольца, через нагревательную станции к выдувпой машине.

Цель изобретения — расширение технологических возможностей эа счет ного транспортера, носители заготовок, установленные на транспортном средстве, транспортер выполнен в виде подвижных в противоположном направлении двух зубчатых ремней, установленных параллельно друг другу в вертикальной плоскости. Носители заготовок вылолиены в виде двух колец для поддержания заготовки, одно из которых уста— новлено на одном зубчатом ремне, а другое — на другом зубчатом ремне.

При этом устройство снабжено средством вращения колец для поддержания заготовки, состоящим иэ двух бесконечных ремней и установленных с возможностью взаимодействия с ними приводных роликов, связанных с кольцами для поддержания заготовки. Кроме того, устройство снабжено ло меньшей мере одним механизмом изменения зазора между рабочими ветвями зубчатых ремней, выполненным в виде винтового привода, установленного на опорной раме горизонтально поперек направления рабочих ветвей зубчатых ремней.

4 з.л. ф-лы, 4 ил . транспортирования заготовок различного диаметра и обеспечения равномерного нагрева заготовок за счет вращения их при нагреве.

На фиг. 1 дано схематично устройство, общий вид; на фиг. 2 — устройство для транспортирования заготовок, вид сверху; на фиг. 3 — разрез А-А на фиг. 2; на фиг. 4 — то же, другой

1655296 пример расположения держателей заготовок.

Устройство содержит транспортное средство, выполненное в виде бесконечных подвижных в противоположном направлении двух зубчатых ремней 1 и 2, установленных в опорной раме 3 параллельно в вертикальной плоскости с образованием между их рабочими вет- 1р ,вями зазора 4 для размещения заготовок. Ремни 1 и 2 установлены на ведомых роликах 5 и 6 и приводных роликах 7 и 8, причем ролик 8 клиновым ремнем 9 связан с бесступенчатым регу15 лированием, а оба ролика 7 и 8 связаны между собой одним ремнем 11, имеющим зубья с двух сторон и огибающим два малых обводных ролика 12, которые расположены параллельно друг ,другу по одну сторону от ролика 7, за счет чего обеспечивается вращение родиков 7 и 8 в противоположные стороны и перемещения зубчатых ремней 1

2 в противоположном направлении . 25

Устройство снабжено носителями заготовок, выполненными в виде двух колец

13 для поддержания заготовки, одно из которых установлено на ремне 1, а другое — на ремне 2, и средством враще— ния колец 13, выполненным в виде двух приводных роликов 14, имеющих кольцевые пазы 15 на боковой поверхности, к которым прикреплены кольца 13, и двух приводных .бесконечных ремней 16, размещенных в пазах 15 роликов 14.

Кольца 13 со средствами вращения установлены на ремнях 1 и 2 посредством прикрепленных к ним болтами фиксаторов 17 и установленных по центру 40 каждого из них накладок 18, с одной стороны которых установлены на осях два направляющих ролика 19 с кольцевыми выступами на боковой поверхности и направляющая 2 > в виде рельса, раэ- 45 мещенная между ними с возможностью взаимодействия с выступами роликов 19, а с другой стороны накладки на оси 21 одного иэ роликов 19 закреплен приводной ролик 14. Приводнь|е ремни 16 натянуты на обводные ролики 22 и перемещаются от приводов 23 и 24, выполненных с бесступенчатым и синхронным регулированием. Для регулирования величины зазора между рабочими ветвями ремней 1 и 2 при перемещении эаго55 ! товок различного диаметра устройство снабжено по меньшей мере одним механизмом изменения зазора, выполненным в виде винтового привода, включающего винт 25 иэ двух частей с левой и правой резьбой на противоположных концах, установленные на его концах направляющие 26, свяэаняые с ремнями 1 и 2, и смонтированные на раме 3 маховики 21 для вращения винта, закрепленные на концах винта 25.

На Лиг. 4 представлен пример расположения приводных роликов 14 относительно опорных роликов 19 при закреплении направляющего рельса 20 внизу опорной рамы 3 и взаимодействующим с опорными роликами через круглые стержни 28. На фиг. 1 дана схема установки, в которой используется предложенное устройство для перемещения заготовок, включающая установленную на горизонтальном участке транспортного средства устройства нагревательную станцию 29, излучатели 30 тепла которой закреплены на опорной раме 3 устройства, размещенное на входном участке транспортного средства сортировочное устройство 31 для заготовок, связанное транспортером 32 с устройством 33 для литых заготовок, и установленную на выходном конце транспортного средства вьщувную машину 34.

Перемещаемые заготовки обозначены позицией 35.

Устройство работает следующим образом.

Из устройства 31 для изготовления литых заготовок транспортером 30 заготовки 33 поступают в сортировочное устройство 29, а затем захватываются кольцами 13, закрепленными на ремнях

1 и 2 транспортного средства устройства. При перемещении ремней 1 и 2 за счет их движения в противоположных направлениях и вращения поддерживающих заготовку колец 13 обеспечивается вращение заготовок 33 вокруг их оси, в результате чего обеспечивается их равномерный обогрев излучателями

28 при прохождении через нагревательную станцию 27. Скорости перемещения ремней 1 и ? и колец 13 регулируются приводами 10, 23 и 24, благодаря чему может оказываться влияние на выравнивание температуры заготовок. В случае перемещения заготовок 33 различного диаметра изменяют ширину зазора между рабочими ветвями ремней 1 и 2, вращая винт 21, эа счет чего перемещаются по нему связанные с ремнями 1 и 2 направляющие 26, либо они вместе

1655 движутся одна от другой, либо при изменении вращения — одна к другой, благодаря чему ширина зазор» может регулироваться бесступенчато.

Ф о р м у л а и э о б р е т е и и я

1. Устройство, для перемещения заготовок> имею)чих Аорму вращения, например Аорму кольца, через нагревательную станцию к выдувной машине для изготовления полых тел из термопластичной пластмассы, содержащее корпус в виде опорной рамы, расположенное в нем транспортное средство в виде бесконечного транспортера, на горизонтальном участке которого расположена нагревательная станция, и носители заготовок, установленные на транспорт- 20 ном средстве, о т л и ч а ю щ е е с я тем, что, с целью расшггрения технологических воэможностей за счет транспортирования заготовок различного диаметра и обеспечения равномерного нагрева заготовок за счет вращения их при нагреве, бесконечный транспортер выполнен в виде подвижных в противоположном направлении двух зубчатых ремней, смонтированных параллельно 30 друг другу в вертикальной плоскости с возможностью их установки вместе с соответствующилги им нагревателями на заданном расстоянии рабочих ветвей, носители заготовок выполнены в виде двух колец для поддержания заготовки, одно из которых установлено на одном зубчатом ремне, а другое — на другом зубчатом ремне, при этом устройство

96 снабжено средством вращения колец для подд ржаггггя заг отовки, состоягцм иэ перемещаемых в одном направлении с регулируемой скоростью двух бесконечных ремней и установленных с возможностью взаимодействия с юглш привод и (x роликов, связанных с кольцами для поддержания заготовки °

Л. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что оно снабжено по меньшей мере одним механизмом изменения зазора между рабочилпг ветвямп зубчатых ремней, выполненным в виде винтового привода, установленного на опорной раме горизонтально поперек направления рабочих ветвей зубчатых ремней.

3. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что оно снабжено закрепленными на каждом зубча гом ремне фиксаторами, по центру которых закреплены накладки, и направляющей в виде рельса с направляющими роликами, причем с одной стороны каждой накладки закреплены на осях направ" ляющие ролики, а на противположной стороне накладки установлены кольца для поддержания заготовки.

4. Устройство по пп. 1 — 3, о т л и ч а ю щ е е с я тем, что каждый приводной ролик выполнен с кольцевой канавкой для взаимодействия с бесконечным ремнем, который выполнен в поперечном сечении круглым.

5. Устройство по пп. 1 — 4, о т л и ч а ю щ е е с я тем, что средство вращения колец для поддержания заготовки установлено над накладкой.

6 22 1

1655 296

Уб

Ри2. Г

27 2526 7 /2

1655с96
