Композиция

Композиция

Иллюстрации

Показать все

Реферат



Изобретение относится к новым полимерным композициям, которые обладают улучшенными механической прочностью , жесткостью, химической стойкостью , термостойкостью и способностью к формованию. Изобретение позволяет повысить предел прочности при растяжении, а также уменьшить адсорбцию воды и метанола за счет использования в композиции, содержащей полнфениленсульфид (15-40 мас.%) и полиамид , в качестве полиамида политетраметиленадипамида (60-85%). 1 табл.

С0103 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А3

„„SU,» 1655303

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К flATEHTY

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

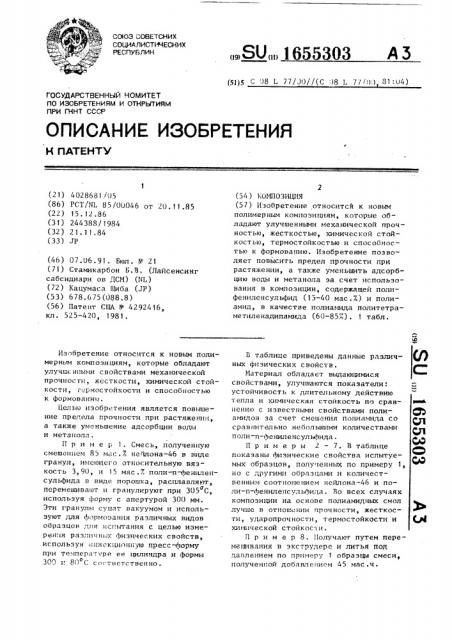

ПРИ ГННТ СССР (21) 4028681/05 (86) PCT/NL 85/00046 от 20.11.85 (22) 15. 12.86 (31) 244388/1984 (32) 21. 11.84 (33) JP (46) 07.06.91. Бюл. Р 21 (71) Стамикарбон 8. В. (Лайсенсинг сабсидиари ов ДСИ) (% ) (72 ) Кацумаса Шиба (JP ) (53) 678.675 (088.8) (56) Патент США Ф 4292416, кл. 525-420, 1 98 1 .

Изобретение относится к новым полимерньм композициям, которые обладают улучшенными свойствами механической прочности, жесткости, химической стойкости, термостойкости и способностью к формованию.

Целью изобретения является повышение предела прочности при растяжении, а также уменьшение адсорбции воды и метанола.

Пример 1. Смесь, полученную смешением 85 мас.% нейлона-46 в виде гранул, имеющего относительную вяэ— кость 3,90, и 15 мас.% поли-и-фениленсульфида в виде порошка, расплавляют, перемешивают и гранулируют при 305 С, 0 используя форму с апертурой 300 мм.

Эти гранулы сушат вакуумом и используют для формованпя различных видов образцов для испытания с целью измерения различных физических свойств, используя инжекцнонную пресс-дюрму при темпера Tvpp Bp цилиндра и формы

300 1 . 80 С сос тнетственно. о, (51)5 С 08 L 77/,)О//(С:)8 1. 77/00 81;u4) 2 (54 ) КОИПОЗИЦИЯ (57) Изобретение относится к новым полимерным композициям, которые обладают улучшенными механической прочностью, жесткостью, химической стойкостью, термостойкостью и способностью к формованию. Изобретение позволяет повысить предел прочности при растяжении, а также уменьшить адсорбцию воды и метанола за счет использования в композиции, содержащей полифениленсульфид (15-40 мас.%) и полиамид, в качестве полиамида политетраметиленадипамида (60-85%). 1 табл.

В таблице приведены данные различных физических свойств.

Материал обладает выдающимися свойствами, улучшаются показатели: устойчивость к длительному действию тепла и химическая стойкость по сравнению с известными свойствами поли- ©) амидов эа счет смешения полиамида со сравнительно небольшими количествами поли†n-фениленсульфида. Cr4

Пример ы 2 — 7. В таблице >и показаны физические свойства испытуемых образцов, полученных по примеру 1, но с другими образцами и количественным соотношением нейлона-46 и поли-и-фениленсульфида. Но всех случаях композиции на основе полиамидных смол лучше в отношении прочности, жесткости, ударопрочности, термостойкости и (,фф химической стойкости.

Пример 8. Получают путем перемешивания в экструдере и литья под давлением по примеру 1 образцы смеси, полученной добавлением 45 мас.ч.

1655303

КоэЖ ициент поглощения воды мас 7

Коэ>>)>»ициент поглощения метанола, мас.% измельченных полос стекловолокна (Ниппон Ценки Гласс ЕС 03) к 100 мас.ч ° смеси 80 мас.% нейлона-4 6 в виде гранул, имеющего относительную вязкость 3,80, и 20 мас.% поли-и-Женил енс ул ьйида .

1,3

2,3

Физические свойства следующие:

Предел прочности при .растяжении, кг /см

Прочность на изгиб, KI /CM

Модуль упругости при изгибе, кг/см

Ударопрочность по

Изоду, кr ° см/см надрesa 9

Температура термической де>>зормации, Г 285

1900

2600

96500

Значение параметров по примеру

Параметры

) > 7

J 1

Состав> мас.у.: полиамип* (относительная вязкость; количество) N 46 (3,90; N-46 (3,8l)> N 46 (3,7i); N-46 (З,Я!)! N-46/6:

85) 8:)) 6:)) 8, )): 95/5 (5,50;75) N-46//

//"l-66:

:90/10 (3,50;70) N-46/66:

:90/1,) (3, 2 I; 85) Р-4 (15) — (70) - Ryt>III" (40) V" 1 (7 )) -Ф" Ry to»"-4 (25) (15) (30) 96 ) 1,0))О 1,050

1О 25

>,>ОО

1, 05I) 1,08о

990

20 зз

1, 140

1, 04. )

29, 40(l

1,020

29,800

1, i)80! >150

31, 400

1, 140

3>, )i)n

1,050

3>,500 з>,000 з>,>i>n

6 !!,) 7

165

172

150

17!) 6

>70

145

> n()

1,5

110

1!)0

1,9

150 1i >5

1,! 1,6

II)0

1,7

1,5! 4

2,6 з,з

3,2

2,9

3,5

3,3

3,0

* N-46:поги>тетраиетнленадипаиип;

N-46/6:полн(тетраметиленалнпамил !капроаиилный) сополииер (95/5 мас .Х);

N-46/66:поли (тетрамети»сна)!ила>в>лный/гексаметиленалипам>>лный) сополимер (90/Ii) мас.й);

N-46//>1-66:смесь полнтетраиетнленалипамила и полигексаметиленалнпамида (90/10 нас. K) .

Составитель Л.Платонова

Теяред А.Кравчук Корректор Н.Ревская

Редактор И.Иулла

Заказ 1960 Тираж 312 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж- 35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 полифениленсульфид

"Ryto»" (количество)

Предел прочности при растявении н состоянии текучести> кг/см

УЛлинение при разрыве, Х

Сопротивление изгибу, к г/см

>!олуль упругости прн изгибе, кг/см>

Уларопрочность по 1!золу, xr смlсм подреза

Тепластойкость, С

Устойчивость длительному действию тепла, д> сч

Поглощение волы, мас . 4

Погчощсние метанола, мас.Х

Формула изобретения

Композиция, включающая полифениленсульйид и полиамид, о т л и ч а ю—

1О щ а я с я тем, что, с целью повышения предела прочности при растяжении, а также уменьшения адсорбции воды и метанола, в качестве полиамида она содержит политетраметиленадипамид при

15 следующем соотношении компонентов, мас,%:

Поли>>)ениленсульфид 15-40

Политетраметиленадипамид 60-85
