Способ регенерации коагуляционной ванны в производстве вискозного волокна

Способ регенерации коагуляционной ванны в производстве вискозного волокна

Иллюстрации

Показать все

Реферат



Изобретение относится к технологии вискозных волокон и может быть использовано при регенерации коагуля- 1щонной ванны. Изобретение позволяет снизить энергозатраты за счет того, что ия общего циркулирующего объема коагуляционной ванны выделяют два или три потока. В случае выделения двух потоков в первый поток вводят концентрированную серную кислоту и кристаллизуют из него кислый сульфат натрия , а из второго потока кристаллизуют глауберову соль. В случае выделения трех потоков из третьего потока выпаривают воду. При этом введение концентрированной серной кислоты осуществляют до массового соотношения серная кислота: сульфат натрия (0,52- 0,80):1, а выделенные кислый сульфат натрия и глауберову соль смешивают в массовом соотношении 1: (1,0-1,4) и полученную смесь солей подвергают термообработке с последующим выделением безводного сульфата натрия и возвратом маточника в циркулирующий объем. 1 табл. с SS (Л

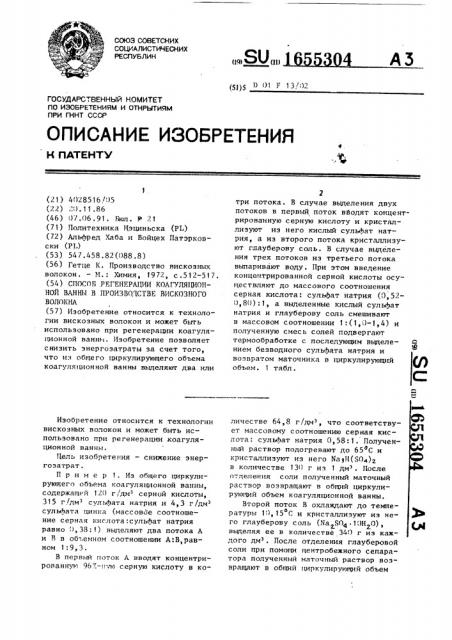

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4 А3 (19) (И) (51)5 D О1 F 13, О

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К IlATEHTY

ГОСУДАРС, ВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4О28516/О5 (22) . ) . 11 .86 (46) О/.06.91. Бюл. Н - 21 (71) Политехника !Цэциньска (PL) (72) Альфред Хаба и Войцех Патэрковски (РЬ) (53) 547.458. 82 (О88 . 8) (56) Гетце К. Производство вискозных волокон. — М.: Химия, 1972, с.512-517. (54) СПОСОБ .РЕГЕНЕРАЦИИ КОАГУЛЯЦИОННОЙ ВАННЫ В ПРОИЗВО ICTBE ВИСКОЗНОГО

ВОЛОКНА (57) Изобретение относится к технологии вискозных волокон и может быть использовано при регенерации коагуляционной ванны. Изобретение позволяет снизить энергоэатраты за счет того, что из общего циркулирующего объема коагуляционной ванны выделяют два или

Изобретение относится к технологии вискозных волокон и может бить использовано при регенерации коагуляционной наины.

Цель изобретения — снижение энергозатрат.

Пример 1. Из общего циркулирующего объема коагуляционной ванны, содержащей 12О г/дм серной кислоты, 315 г/дм сульфата натрия и 4,3 г/дм сульфата цинка (массовике соотношение серная кислота:сульфат натрия равно l1,38:1) выделяют два потока А и В в объемном соотношении А:В,равном 1:9,3.

В первый поток А вводят концентрированную 96Х-пую серную кислоту в ко2 три потока. В случае выделения двух потоков в первый поток вводят концентрированную серную кислоту и кристаллизуют из него кислый сульфат натрия, а из второго потока кристаллиэуют глауберову соль. В случае выделения трех потоков из третьего потока выпаривают воду. При этом введение концентрированной серной кислоты осуществляют до массового соотношения серная кислота: сульфат натрия (0,520,8О):1, а выделенные кислый сульфат натрия и глауберову соль смешивают в массовом соотношении 1:(1,О-1,4) и полученную смесь солей подвергают термообработке с последующим выделением безводного сульфата натрия и возвратом маточника в циркулирующий объем. 1 табл . личестве 64,8 г/дм, что соответствует массовому соотношению серная кислота: сульфат натрия 0,58:1. Полученный раствор подогревают до 65 С и кристаллизуют из него NagH(S04)q в количестве 13О r из 1 дм . После о-.деления соли полученный маточный раствор возвращают в общий циркулирующий объем коагуляционной ванны.

Второй лоток В охлаждают до температуры 1О, 15 С и кристаллизуют из не- Ь го глауберову соль (Иа 804 ° !ОН 0), (К выпеляя ее в количестве 34 1 г из каждого дм . После отделения глауберовой соли при помощи центробежного сепаратора полученный маточный раствор возвращают в общий циркулирующий объем

1655304 коагуляционной ванны 0,51 кг соли

Na>H(S04)< и 0,51 кг соли Na

М1 > б, смешивают смесь, подвергают термообработке при 45ОС. Полученный безводный сульфат натрия отделяют.

Маточный раствор направляют в общий циркулирующий объем коагуляционной ванны.

В результате из 1 л исходного раствора коагуляционной ванны, направленного на регенерацию, получают

28,5 r безводного сернокислого натрия, а также коагуляционный раствор, содержащий Н Я04 237,6 г/л и Na

525,3 г/л.

На регенерацию коагуляционной ванны расходуют 4729 кг пара и 81 м охпажцающей воды в расчете на 1 т волокна.

Пример ?. Из общего циркулирующего объема коагуляционной ванны того же состава, что и в примере 1, выделяют три потока А,В и С в объемном соотношении А:В:С=1,6:1:15. 25

В первый поток А вводят 78 г концентрированной 967.-ной серной кислоты на каждый дм, что соответствует массовому cooTHotueHHlo Н S04 .Na2S04

=0,62:1. Из полученного раствора крис-30 таллизуют при температуре 0 С

Ма3Н(804) в. количестве 212 r из каждого дм . После отделения соли полученный маточный раствор возвращают в общий циркулирующий объем коагуляционной ванны.

Второй поток В охлаждают до температуры 10 С и кристаллиэуют из него глауберову соль Na SO< 10Н 0 в количеств е 340 г /дм .

После отделения глауберовой соли полученный маточный раствор возвращают в общий циркулирующий объем коагуляционной ванны.

Из третьего потока С выпаривают

4э технологически обоснованное количество воды 0,34 кг выделенной соли

8a>H(SO<) и 0,34 кг Na>S04 10Н>0 смешивают, смесь подвергают термооб- работке при 45 С. Полученный безводный сулыЪат натрия отделяют. Маточный раствор направляют в общий циркулирующий объем коагуляционной ванны, Выход безводного сулы)ата натрия из 1 дм направленной на регенерацию коагуляционной ванны равен

18,3 г. Продукт содержит 0,02Х суль" фата цинка ° На регенерацию коагуляционной ванны расходуют 4741 кг пар и 80 М охлаждающей воды в расчете на 1 т волокна °

Пример ы 3-8. Выполняют ана логично примеру 2, но при других зн чениях параметров .

Данные по регенерации коагуляциоцной ванны представлены в таблице.

Формула из обр ет ения

Способ регенерации коагуляционной ванны в производстве вискозного волокна, включающий выделение из общего циркулирующего объема потоков, последующую раздельную их обработку и возврат получаемых маточных растворов в общий циркулирующий объем, о тл и ч а ю шийся тем, что, с целью снижения энергозатрат, в случае выделения двух потоков в первый поток вводят концентрированную серную кислоту и кристаллизуют из него кислый сульфат натрия, из второго потока кристаллизуют глауберову соль, а в случае дополнительного выделения третьего потока из последнего выпаривают воду, при этом введение концентрированной серной кислоты осуществляют до массового соотношения серная кислота: сульфат натрия, равного (0,52-0,80):1, причем выделенные кислый сульфат натрия и глауберову соль смешивают в массовом соотношении 1:(1,0-1, 4) и полученную смесь солей подвергают термообработке с последующим выделением безводного сульфата натрия и возвратом маточника в циркулирующий объем.

1655304 л ,0 Х

Х о о б!

Х

Х о

Ц о

Ц о б

О 9 сб сб ) и о х

)б

С4 а,е сб

))! а а )1Э О

Э CQ

ОХ!А и хы

Х

t(!

» а

)! ! с

0 nfl Е

5 сб

I ФЕс

I а

I а ю э а сб )O

Э,0 л

Х

Х

Е»

0 О

)о о

О I

IA О

О Х Э

О f Х

О О Х алоэ

Э

lO )Х

1» О сб !б

I О

)»

)Х

О )Х

0 1„

Х О

° ° °

I ЭО э Ра

1 Е Е ))a

С)1 5 Хо

Х л с»

О 1 сб О

О Х (D

j0e

°

С

ФЯ

О л!

Ш сб с4

0

И

0 Ф

° °

О

О Р

0 О

Х

Э 0

О

Х 0

Э

)с) Э

)О Х

С) Х

И л л

0 ".4

° ° °

» а

° Ф °

И л сч

° °

О сЧ сч с 1 .0 ° И с") а ° ° ч

° ° м а а 1

° ° »Ф

° л

° °

Л с 4 с4 И л а

V сЧ

О а

-О-OeOm) фффлс1фф И сч

О ОлсЧО) сч с 4 с Ъ и \О СЧ ф ф л л л о о л о) о

Ф 3 о» и сМ сЧ с Ъ,с4 Е сЧ И

DOOÎÎÎÎÎ а л а л а а л а

ОООООООС

И с ) О О О О Ф О л а а л а л л а

coФiоОФО) ф

CV - -C4CVС4

И ИИИСОИИ .Ф.б И\ И Л И О С»Ъ

ИОИИИОИ 4)» О ч Л

ОИСОИ

Ис Й вЂ” V

ФС4ЧГ401VР4

Ф ю о Ф и Ф )О л л а л а л л л

ООООООО сЧM б И О Ф

В»

Х

О E

Д сч с")

ОЫ

m 5

О

Э б!

)0

О

О О

0 Х

О

О

9

О

Х f !

»

Э Ы сб
