Штанговый водовыпуск дождевальной машины

Штанговый водовыпуск дождевальной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству , а именно к средствам механизации полива, и предназначено для использования в условиях интенсивного ветрового режима и ограниченных запасов водных ресурсов. Целью изобретения является упй и х А-А рощение конструкции Штанговый водовыпуск содержит несущую неподвижную пустотелую секцию 1, закрепленную на поливном трубопроводе 2 К секции 1 подвешены телескопически увеличивающиеся по диаметру к поверхности почвы секции 5 и б шлангов. В концевой части секций 6 размещены низконапорные дождеватели 7 По внешним поверхностям секций 1, 5 и 6 расположены упругие стальные ленты 8 и кольцевые магниты 10. Штанговая секция 6 охватывается плавно расширяющейся книзу юбкой 11 с закрепленными в узкой части по месту прохода лент 8 магнитными вставками 12. Для полива низконапорным дождеванием рассады или всходов воздействуют на низконапорные дождеватели 7. устанавливая в крайнее нижнее положение. 2 з п.флы, 5 ил со С

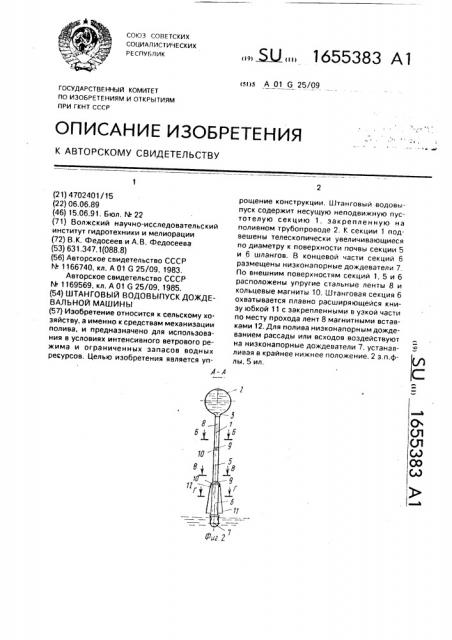

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л А 01 G 25/09

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И

Фиг. 2

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4702401/15 (22) 06.06.89 (46) 15,06.91, Бюл, N. 22 (71) Волжский научно-исследовательский институт гидротехники и мелиорации (72) В,К. Федосеев и А.В. Федосеева (53) 631,347.1(088.8) (56) Авторское свидетельство СССР йг 1166740, кл. А 01 G 25/09, 1983.

Авторское свидетельство СССР

N 1169569, кл. А 01 G 25/09, 1985. (54) ШТАНГОВЫЙ ВОДОВЫПУСК ДОЖДЕВАЛЬНОЙ МАШИНЫ (57) Изобретение относится к сельскому хозяйству. а именно к средствам механизации полива, и предназначено для использования в условиях интенсивного ветрового режима и ограниченных запасов водных ресурсов. Целью изобретения является уп,4- 4

„„Я „„1655383 А1 рощение конструкции. Штанговый водовыпуск содержит несущую неподвижную пустотелую секцию 1, закрепленную на поливном трубопроводе 2. К секции 1 подвешены телескопически увеличивающиеся по диаметру к поверхности почвы секции 5 и 6 шлангов. В концевой части секций 6 размещены низконапорные дождеватели 7.

По внешним поверхностям секций 1, 5 и 6 расположены упругие стальные ленты 8 и кольцевые магниты 10. Штанговая секция 6 охватывается плавно расширяющейся книзу юбкой 11 с закрепленными в узкой части по месту прохода лент 8 магнитными вставками 12. Для полива низконапорным дождеванием рассады или всходов воздействуют на низконапорные дождеватели 7. устанавливая в крайнее нижнее положение. 2 з.п.флы, 5 ил.

1655383

Изобретение относится к сельскому хозяйству, а именно к средствам механизации полива, и предназначено для использования в условиях интенсивного ветрового режима и ограниченности запасов водных ресурсов.

Цель изобретения — упрощение конструкции и снижение материалоемкости.

На фиг, 1 схематично изображены штанговые водовыпуски на многоопорной дождевальной машине; на фиг. 2 — сечение

А-А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 2; на фиг. 4 — сечение  — В на фиг, 2; на фиг. 5 — сечение à — Г на фиг, 2.

Штанговый водовыпуск дождевальной машины для орошения сельскохозяйственных культур включает неподвижную секцию

1, соединенную с поливным трубопроводом

2 через патрубок 3, и установленные на внешних поверхностях 4 секции 1 телескопические, увеличивающиеся по диаметру к поверхности секции 5 и 6. В концевой части последних секций 6 размещены низконапорные дождеватели 7. На каждой секции 1, 5 и 6 по наружной поверхности закреплены ленты 8, разнесенные на 180 друг относительно друга, упругие и выполненные из ферромагнитного материала. Причем на концах секций 5 и 6 установлены раструбообразные кольца 9, внутри которых, охватывая ленты 8, установлены кольцевые магниты 10. Последняя секция 6 охватывается плавно расширяющейся к низу юбкой

11 с закрепленными в узкой части по месту прохода лент 8 магнитными вставками 12, Армированные ленты 8 изогнуты по дуге радиусом, равным радиусу внешней поверхности штанговых секций 1, 5 и 6.

Штанговый водовыпуск работает следующим образом.

Для полива ниэконапорным дождева.нием рассады или всходов различных сельскохозяйственных культур, воздействуя на низконапорные дождеватели 7, устанавливают их в крайнее нижнее положение, В этом случае кольцевые магниты 10 упираются в раструбообраэные кольца 9 и каждая секция выдвигается на полную длину. За счет воздействия магнитного поля вставок

12 на армирующие ленты 8 юбка 11 фиксируется выше дождевателя 7. При орошении оросительная вода из водопроводящего пояса, пройдя патрубки 3, секции 1, 5, 6 полых штанг, попадает на низконапорные дождеватели 7, которыми разбрызгивается в движение вблизи почвы и растений.

По мере развития и роста сельскохозяйственных культур, воздействуя на кольцевые магниты 10 секции 6, а затем и 5, по армирующим лентам 8 поднимают низконапорные дождеватели 7 на требуемую высоту. За счет притягивания кольцевых магнитов 10 к лентам 8 секции 5 и 6 фиксируются, обеспечивая требуемую длину водовыпуска.

Для полива сельскохозяйственных культур в движении поверхностным способом или рассадных культур по грядам телескопические секции 5 и 6 выдвигаются на полную длину, а юбкой 11 за счет перемещения вставок 12 до раструбообраэных колец 9 секций 6 накрывают низконапорые дождеватели 7. Тогда вода, гася свою энергию на стенках юбки 11, поступает при движении машины непосредственно на поверхность почвы.

Формула изобретения.

1, Штанговый водовыпуск дождевальной машины, состоящий иэ вертикальной, жестко закрепленной к поливному трубопроводу верхней секции, на которой подвижно установлены телескопические секции с низконапорными дождевателями, закрепленными на концах нижних секций, о т л и ча ю шийся тем, что, с целью упрощения конструкции, верхняя и подвижные секции штанги снабжены проходящими по внешним поверхностям по длине штанги упругими лентами, а подвижные секции штанги снабжены расположенными внутри в верхней их части кольцевыми магнитами, охватывающими упругие ленты сопряженных с ними секций, при этом телескопические секции выполнены последовательно расширяющимися к нижней секции.

2. Водовыпуск по и. 1, о т л и ч а ю щ ий с я тем, что упругие ленты расположены диаметрально противоположно и примыкают к внешней поверхности секций штанг.

3, Водовыпуск по и. 1, о тл и ч а ю щий с я тем, что нижняя секция снабжена подвижной юбкой, выполненной в виде раструба, в верхней узкой части которого установлен кольцевой магнит, охватывающий упругие ленты нижней секции.
