Реферат



Изобретение относится к сельскому хозяйству . Цель изобретения - снижение потерь кормов, скармливаемых животным. Устройство для скармливания кормов животным содержит раму 1, на которой закреплен бункер 2, имеющий верхний желоб 3 для корма и поворачивающийся нижний желоб 4, предназначенный для сбора разбрасываемого корма. Доступ животных в желоб 3 ограничивает решетчатая крышка 5, шарнирно закрепленная на бункере, Желоб 4 снабжен рычагом 6, который соединен с крышкой 5 с помощью кулисного механизма 7, и соединен с рамой 1 пружиной. В процессе кормления животные получают корм из желоба 3. Разбрасываемый корм попадает в желоб 4 и накапливается в нем. Под тяжестью корма желоб 4 опускается, крышка 5 закрывается, и животные выбирают корм из желоба 4. 2 ил.

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю А 01 К 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

0 (Л ( фь

О

К АВТОРСКОМУ.,СВИДЕТЕЛЬСТВУ (21) 4652262/15 (22) 20.02.89 (46) 15.06.91. Бюл. М 22 (71) Ставропольский сельскохозяйственный институт (72) А.А. Богатюк и Б.А.Доронин (53) 636.084(088.8) (56) Авторское свидетельство СССР

hh 1155220, кл. А 01 К 39/012, 1981. (54) КОРМУШКА (57) Изобретение относится к сельскому хозяйству. Цель изобретения — снижение потерь кормов, скармливаемых животным.

Устройство для скармливания кормов животным содержит раму 1, на которой закреп ЫÄÄ 1655404 А1 лен бункер 2, имеющий верхний желоб 3 для корма и поворачивающийся нижний желоб

4, предназначенный для сбора разбрасываемого корма. Доступ животных в желоб 3 ограничивает решетчатая крышка 5, шарнирно закрепленная на бункере, Желоб 4 снабжен рычагом 6, который соединен с крышкой 5 с помощью кулисного механизма

7, и соединен с рамой 1 пружиной. В процессе кормления животные получают корм из желоба 3. Разбрасываемый корм попадает в желоб 4 и накапливается в нем. Под тяжестью корма желоб 4 опускается, крышка 5 закрывается, и животные выбирают корм из желоба 4, 2 ил.

1655404 действие пружины 8, поворачивается и через кулисный механизм закрывает крышкой доступ животному к корму, находящемуся в желобе 3. Животные вынуждены поедать корм из желоба 4, После поедания корма из желоба 4 последний под воздействием пружины 8 возвращается в первоначальное положение и крышка 5 открывается для доступа животному к корму в желобе 3.

Фиг 2

Составитель А. Богэтюк

Редактор Н.Лазаренко Техред М,Моргентал Корректор С.Черни

Заказ 2005 Тира>к 365 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101

Изобретение относится к сельскому хозяйству.

Цель изобретения — уменьшение потерь корма при эксплуатации кормушки.

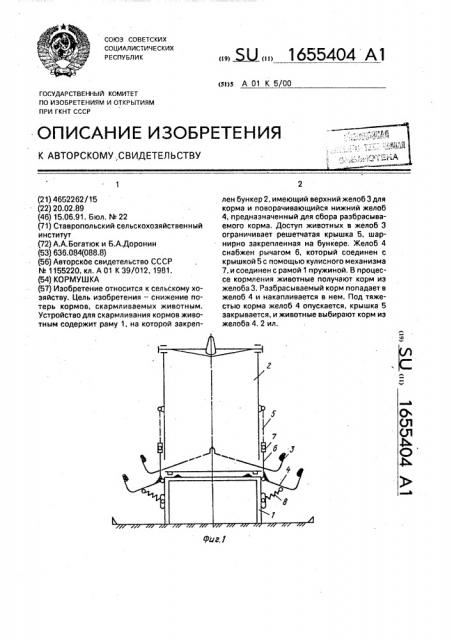

На фиг,1 изображена кормушка с откры- 5 тым верхним желобом; на фиг.2 — то же, с верхним желобом, закрытым крышкой.

Кормушка содержит раму 1, на которой закреплен бункер 2, на выходе которого имеется верхний желоб 3 и поворачиваю- 10 щийся нижний желоб 4, предназначенный для сбора теряемого корма, Доступ животным к желобу 3 ограничивает решетчатая крышка 5,шарнирно закрепленная одной стороной на бункере 2. 15

Желоб 4 снабжен рычагом 6, который соединен с крышкой 5 с помощью кулисного механизма 7, желоб 4 соединен с рамой

1,регулируемой пружиной 8.

Кормушка работает следующим обра- 20 зом.

Корм поступает из бункера 2 в желоб 3.

При выдаче корма группе животных из желоба 3 разбрасываемый корм попадает в желоб 4 и накапливается в нем, Под тяже- 25 стью корма желоб 4, преодолевая противоФормула изобретения

Кормушка, содержащая бункер, на выходе которого на раме установлены сообщенный с ним верхний желоб и выступающий наружу за пределы последнего нижний желоб для сбора разбрасываемого животными корма, от л и ч а ю ща я с я тем, что, с целью уменьшения потерь корма при ее эксплуатации, бункер снабжен шарнирно закрепленной на нем решетчатой крышкой для верхнего желоба, э нижний желоб установлен на раме шарнирно с возможностью поворота в вертикальной плоскости. подпружинен снизу и соединен с крышкой верхнего желоба связью, выполненной в виде кулисного механизма.
