Электрообогреваемая панель

Электрообогреваемая панель

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству, в частности к устройствам для обогрева молодняка животных. Цель изобретения - повышение удобства эксплуатации . Электрообогреваемая панель содержит каркас 1,в стенках которого выполнены отверстия 2, соосные с отверстиями в торцах стеклянных труб 5. расположенных в бетонной плите 3 и имеющих тепловой контакт с нагревательным элементом. При подключении панели клети секции электрического нагревательного элемента выделяют теплоту, которая идет на нагрев бетонной плиты 3, причем основная часть теплоты идет в верхнюю ее часть, так как нижняя часть плиты 3 имеет большое термическое сопротивление из-за наличия воздушных замкнутых прослоек. 1 з.п. ф-лы. 2 ил.

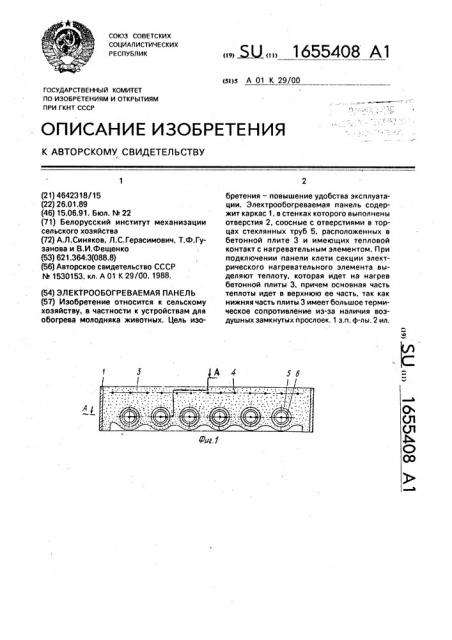

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю А 01 К 29/00

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕН И ЯМ И ОТКР ЫТИЯМ

ПРИ ГКНТ СССР

) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4642318/15 (22) 26.01.89 (46) 15,06.91. Бюл. М 22 (71) Белорусский институт механизации сельского хозяйства (72) А,Л.Синяков, Л.С,Герасимович, Т.Ф.Гуэанова и B,È.Ôåùåíêî (53) 621.364;3(088.8) (56) Авторское свидетельство СССР

N. 1530153, кл. А 01 К 29/00, 1988. (54) ЭЛЕКТРООБОГРЕВАЕМАЯ ПАНЕЛЬ (57) Изобретение относится к сельскому хозяйству, в частности к устройствам для обогрева молодняка животных. Цель иэо„„5U„„1655408 А1 бретения — повышение удобства эксплуатации. Электрообогреваемая панель содержит каркас 1, в стенках которого выполнены отверстия 2, соосные с отверстиями в торцах стеклянных труб 5, расположенных в бетонной плите 3 и имеющих тепловой контакт с нагревательным элементом. При подключении панели клети секции электрического нагревательного элемента выделяют теплоту, которая идет на нагрев бетонной плиты 3, причем основная часть теплоты идет в верхнюю ее часть, так как нижняя часть плиты 3 имеет большое термическое сопротивление из-за наличия воздушных замкнутых прослоек. 1 з.п. ф-лы. 2 ил.

1655408

Изобретение относится к сельскому хозяйству, в частности к устройствам для обогрева молодняка животных.

Целью изобретения является повышение удобства в эксплуатации.

На фиг.1 показана электрообогреваемая панель, поперечный разрез; на фиг,2— разрез А-А на фиг. 1.

Электрообогреваемая панель содержит каркас 1, в торцах которого выполнены отверстия 2, бетонную плиту 3, в которой расположены сетка-экран 4, стеклянные трубы

5, проволочный спиральный электрический нагревательный элемент, выполненный из неизолированной проволоки в виде секций

6, расположенных внутри стеклянных труб

5, находящихся с ними в тепловом контакте и соединенных своими концами с выводными стержнями 7, установленными в изоляторах 8 с шайбами 9 и гайками 10 для подсоединения проводников 11, соединяющих секции 6 в последовательную электрическую цепь, две крышки 12, прикрепленные к торцам каркаса 1 болтами 13 и закрывающие отверстия в последних. Для уменьшения потерь теплоты панелью в пол помещения поверхность бетонной плиты, обращенная к полу, выполнена волнообразной.

Электрообогреваемую панель используют следующим образом. . Изготовленную электрообогреваемую панель размещают на полу животноводческого помещения и подключают к сети переменного тока напряжением 36 Б. В этом случае секции 6 электрического нагревательного элемента выделяют теплоту, которая идет на нагрев бетонной плиты 3, при этом основная часть теплоты идет в верхнюю часть плиты 3, так как нижняя часть имеет большое термическое сопротивление из-за наличия замкнутых воздушных про5 слоек, образованных волнообразной поверхностью плиты 3 и полом помещения.

При выходе из строя секции электрического нагревательного элемента 6 снимают крышки 12 и определяют поврежденную

10 секцию, После этого отсоединяют проводники 11, извлекают элемент 6 совместно с изоляторами 8 и выводными стержнями 7 иэ стеклянной трубы 5 и отсоединяют его от выводных стержней, последние извлекают

15 из изоляторов 8. Затем берут новый элемент

6, концы его присоединяют к выводным стержням 7, затем размещают его внутри трубы 5, устанавливают изоляторы 8 и при помощи шайб 9 и гаек 10 присоединяют

20 проводники 11. После этого болтами 13 крепят крышки 12 и панель подключают к сети, Формула изобретения

1. Электрообогреваемая панель, содер25 жащая каркас, бетонную плиту с расположенными в ней сеткой-экраном, стеклянными трубами и электрическим нагревательным элементом, о т л и ч а ю щ а яс я тем, что, с целью повышения удобства ее

30 в эксплуатации, в стенках каркаса и торцах стеклянных труб выполнены соосные отверстия для выводов нагревательного элемента, который расположен внутри упомянутых труб и имеет с ними тепловой контакт.

35 2. Панель по п.1, отличающаяся тем, что нагревательный элемент выполнен секционным в виде спирали из неизолированной проволоки.

1655408

12

Фиг. 2

Составитель Ф.Зелепукин

Редактор М.Янкович Техред M.Ìoðãåíòàë Корректор М,Демчик

Заказ 2005 Тираж 361 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
