Устройство для ловли крупных ракообразных

Устройство для ловли крупных ракообразных

Иллюстрации

Показать все

Реферат



Изобретение относится к добыче нерыбных объектов. Цель изобретения - повышение надежности и упрощение конструкции. На опорном тросе 1 закреплены силки 2 и приманивающие приспособления 3. Силки 2 выполнены из материала, имеющего положительную плавучесть и установлены попарно . В водоеме силки 2 расположены петлями вверх. Этому способствуют подвижные поплавки,закрепленные на силках 2. Для надежного удержания ракообразных силки 2 установлены попарно. Приманивающие приспособления 3 выполнены из материала, имеющего отрицательную плавучесть . Они удерживают трос 1 на дне. 2 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 01 К 79/00

ГОСУДАРСТВЕИ4ЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4691673/13 (22) 15.05.89 (46) 15.06.91. 6юл, М 22 (75) В.ВЯременко (53) 639.2,081 (088.8) (56) Авторское свидетельство СССР .

ЬЬ 1544332, кл. А 01 К 79/00, 1988. (54) УСТРОЙСТВО ДЛЯ ЛОВЛИ КРУПНЫХ

РАКООБРАЗНЫХ (57) Изобретение относится к добыче нерыбных.обьектов. Цель изобретения — повышение надежности и упрощение конструкции.

„„. Ж„„1о55423 А1

На опорном тросе 1 закреплены силки 2 и приманивающие приспособления 3. Силки

2 выполнены из материала, имеющего положительную плавучесть и установлены попарно, В водоеме силки 2 расположены петлями вверх. Этому способствуют подвижные поплавки, закрепленные на силках

2. Для надежного удержания ракообразных силки 2 установлены попарно. Приманивающие приспособления 3 выполнены из материала, имеющего отрицательную плавучесть. Они удерживают трос 1 на дне. 2 з.tl. ф-flbl, 3 NI3.

1655423

Формула изобретения

Составитель А. Горбачева

Техред M.Ìoðãåíòàë Корректор О, Кундрик

Редактор M. Янкович

Заказ 2006 Тираж 355 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, >К-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". r. Ужгород, ул.Гагарина, JO ;

Изобретение относится к добыче нерыбных объектов, а именно омаров, лангуст, крабов.

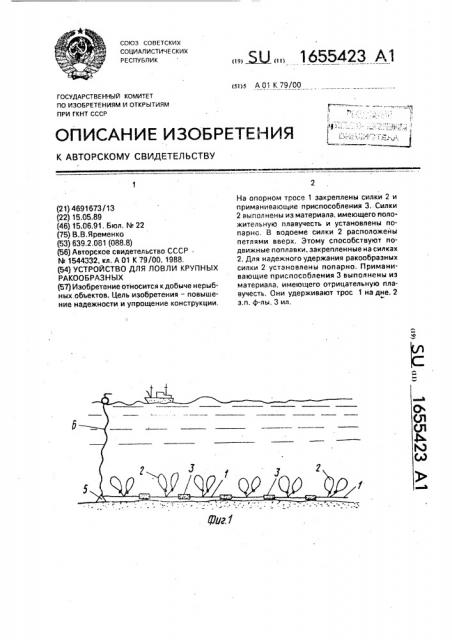

Цель изобретения — повышение надежности и упрощение конструкции, На фиг. 1 изображено устройство для ловли крупных ракообразных; на фиг, 2— силок; на фиг. 3 — приманивающее приспособление.

Устройство содержит опорный трос 1 с закрепленными на нем силками 2 и приманивающие приспособления 3, выполненные из материала, имеющего соответственно положительную и отрицательную плавучесть, Силки 2 могут быть изготовлены из тонких прочных синтетических нитей и снабжены подвижными поплавками 4, имеющими круглую или цилиндрическую форму и выполненными из пенопласта или поролона, Силки могут быть выполнены парными.

Опорный трос 1 имеет на конце якорь 5 с сигнальной оттяжкой 6. Приманивающее приспособление 3 может быть выполнено в виде разъемного цилиндра 7 для размещения приманки в виде фарша из рыбы или моллюсков. Соединение частей цилиндра обеспечивает винтовая нарезка, крепление — петли 8, снабженные грузами 9.

Устройство работает следующим образом.

Устройство устанавливают с борта судна в районе обитания промысловых ракообразных . Приманивающие приспособления

3 удерживают рос 1 вдоль поверхности дна по прямой линии, под действием подъемной силы, возникающей на силках 2, последние располагаются вертикально, петлями вверх, Такое расположение силков 2 облегчается в

5 результате действия подьемной силы, возникающей под действием поплавков 4. Таким образом; раскрытые петли силков 2 не цепляются за йеровности дна моря и не обрываются при подъеме, Парные силки по10 вышают надежность удержания ракообразных.

Потоками воды частицы мяса рыб и моллюсков выносятся в окружную среду и привлекают крабов к силкам 2, в которые те и

15 попадают, Изобретение позволяет просто и надежно ловить. ракообразных, 1. Устройство для ловли крупных ракообразных, содержащее опорный трос с закрепленными нэ нем силками и приманивающими приспособлениями, о т л и ч а ющ е е с я тем, что, с, целью повышения надежности и упрощения конструкции, приманивающее приспособление и силки выполнены из материала, имеющего соответственно отрицательную и положитель30 ную плавучесть., 2. Устройство по п,1, о т л и ч а ю ще ес я тем, что каждый силок снаб>кен подвижным поплавком.

3. Устройство по п,1, о т л и ч а ю ще е35 с я тем, что вилки выполнены парными,
