Устройство для улавливания пыли

Устройство для улавливания пыли

Иллюстрации

Показать все

Реферат

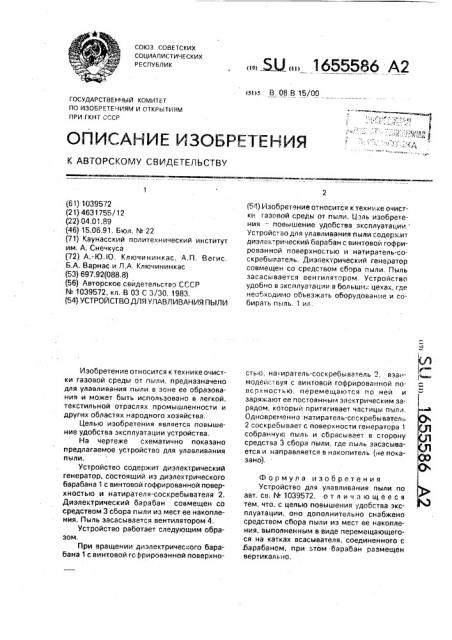

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В. 08 В 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К ABTQPCKOMY СВИДЕТЕЛЬСТВУ (61) 1039572 (21) 4631755/12 (22) 04.0".89 (46) 15.06.91, Бюл. ¹ 22 (71) Каунасский политехнический институт им. А. Снечкуса (72) А,-Ю.!О. Ключининкас, А.П. Вегис, Б.А. Варнас и Л.А. Ключининкас (53) 697.92(088.8) (56) Авторское свидетельство СССР

N 1039572, кл, В 03 С 3/30, 1983, (54) УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ ПЫЛИ

Изобретение относится к технике очистки газовой среды от пыли, предназначено для улавливания пыли в зоне ее образования и может быть использовано в легкой, текстильной отраслях промышленности и других областях народного хозяйства.

Целью изобретения является повышение удобства эксплуатации устройства, На чертеже схематично показано предлагаемое устройство для улавливания пыли.

Устройство содержит диэлектрический генератор, состоящий из диэлектрического барабана 1 с винтовой гофрированной поверхностью и натирателя-соскребывателя 2.

Диэлектрический барабан совмещен со средством 3 сбора пыли из мест ее накопления. Пыль засасывается вентилятором 4, Устройство работает следующим образом.

При вращении диэлектрического барабана 1 с винтовой гсфрированной поверхно,, Я2,„1655586 А2 (54) Изобретение относится к технике очистки газовой среды от пыли. Цель изобретения — повышение удобства эксплуатации, Устройство для улавливания пыли ",одерх,ит диэлектрический барабан с винтовои гофрированной поверхностью и натиратель-соскребыватель. Диэлектрический генератор совмещен со средством сбора пыли. Пыль засасывается вентилятором. Устройство удобно в эксплуатацли в больших цехах, где необходимо обьезжать оборудование и собирать пыль. 1 ил. стью, на-иратель-соскребыватель 2, вза .— модействуя с винтовой гофрированной поверхностью, перемещаются по ней и заряжают ее постоянным электрическим зарядом, который притягивает частицы пылл.

Одновременно натиратель-соскребыватель

2 соскребывает с поверхности генератора 1 собранную пыль и сбрасывает в сторону средства 3 сбора пыли, где пыль засасывается и направляется в накопитель (не показано).

Формула изобретения

Устройство для улавливания пыли по авт. св. ¹ 1039572, о т л и ч а ю щ е е с я тем, что. с целью повышения удобства эксплуатации, оно дополнительно снабжено средством сбора пыли из мест ее накопления, выполненным в виде перемещающегося на катках всасывателя, соединенного с ,барабаном, при атем барабан размещен вертикал ьно.

1655586

Составитель Е. Пугаева

Редактор Ю. Середа Техред M.Mîpãåíòàë Корректор С. Шевкун

Заказ 2012 Тираж 368 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-З5, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
