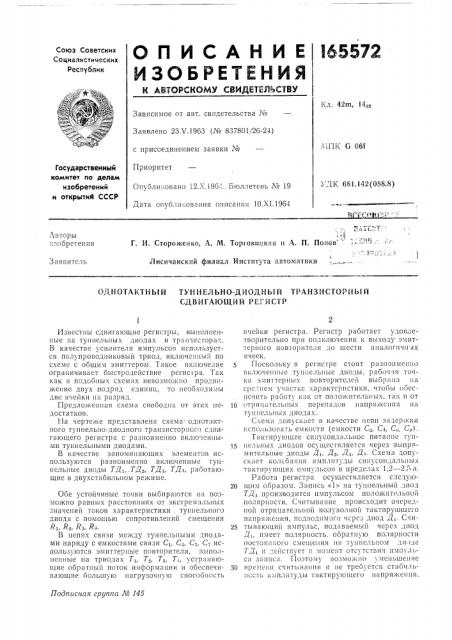

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

1(л. 42ITI, 14р

Зависимое от авт. свидетельства ¹

Заявлено 23Х.1963 (¹ 837801126-24) 1!1П1 6 06f с присоединением заявки №

Приоритет

Государственный комитет по делам изобретений и открытий СССР

УДК, 681.142(088.8) Опуоликовано 12.Х.1964. Бюллетень ¹ 19

Дата опубликования о»исакия 10.XI.1964

: " 1

Г. И. Стороженко, А, М. Торговинкая н А. П. Попов

Лисичанский филиал 14НсТНТуТа автоматики

Авторы нзобретення

Заявитель

ОДНОТАКТНЬ! Й ТУННЕЛЬНО-ДИОДНЬ1Й ТРАНЗИСТОРНЬ1Й

СДВ И ГАЮ1ЦИ Й Р ЕГ И СТР

Подписная групгга № 145

Известны сдвигающие регистры, выполненные на ту»нельных диодах и тра»35lcãop3. ..

В качестве усилителя импульсов используетC5I IIG.1 ПРОВОДНИКОВЫЙ TPHOJ, ВКЛ!ОЧЕНН!>!!1 110 схеме с общим эмиттером. Такое включе;1ие ограничивает быстродействие регисгра. Так как В подооных схемах неВозможно про Внжение двух подряд единиц, то необходимы две ячейки на разряд.

Предложенная схема свободна от этих недостатков.

На чертеже предстаВлена схема Однотактного туннелыю-диод»ого транзисторного сдвигающего регистра с разпоимепно вклю"Iel»li Iми туннель»ыми диодами.

B качестве запоминающих элементов используются разноименно включенные ту»»ельные диоды ТД1,.ТД., ТД.„ТД1, работающие в двухстабильном ре?киме.

Обе устойчивые точки выбираются на возможно равных расстояниях от экстремальных

-"Hà÷å»èé токов характеристики туннель»ого диода с помощью сопротивлений смещения

Я1, R RI, a

В цепях связи между туннельнымн диодами наряду с емкостями связи С,, С, С;„С-, используются эмиттер ые повторители, выполненные на триодах Ть Т., Т,, Т.:., устраняющие обратный поток информации и обеспечивающие большую нагрузочную способность ячейки регистра. Регистр работаег удовлетворительно при подключении к выходу эмиттерного повторителя д0 шести аналог!»1!»>1х ячеек.

Поскольку В регист1?е стоят раз!1Онх(сн1!О вкл1очен ы тун»ельные диоды, рабочая точка эмиттер ых повторителей выбра 13 на срс 1нем ) ч 1сткс характеристики, !тобы (1беспсчить работу как От положительных, так н От

10 отрицательных перепадов напря?кения на ту»нельных диодах.

Схем!! допускает в качестве нспн задер?кки

1 ;спользовать емкости (емкости С., С1, С„, С ).

Тактирующее синусоидальнос пита»не гуlllS нельных диодов осуществляется через Выпрямительные диоды Д,, Д., Д;1, Д1. схема допускает колебания амплитуды синусоидаль ых тактирующих импульсов в пределах 1,2 — 2,5п.

Раоота регистра осуществляется слсдую20 щим образом. Запись «1»»3 туннельный диод

ТДг IlpoH3801HTc51 импульсом поло?кнтелы101! полярности. Считывание происходит очередной отрицателы1ой полуволной тактирующего напря?кения, подводимого Icpcз диод Д!. Счи25 тываю1ций импульс, подаваемый через диод

Дь имеет полярность, обратную поляр ост» постоя1шого смещения на туннельном д» 1де

ТД, и действует "„мо. 1ент отсутствия нмпульс3 3311нс?!. Поэтому Возмо?1 .»0 1 меньшенив

30 времени считывания н»е требуется cT?1б!пь1!ccTü 3. Iï1»T ДЫ T3ктиру10ще! О напряже»è51, 165572

C„, Составитель Г. Н1аповал

Редактор И. Г. Карпас Те: рсд А. A. Кудрявицкая Корректор И. А. Шпышева

Закал 29i6;13 нрава 625 Формат бум. 60 90 /„Обьсм 0,16 изд. л. Цена 5 коп.

ЦН1(ИГ1И Государственного комитета но делам изобретс1шй и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Передача информации происходит в момент поступления тактирующего импульса на туннельный диод ТД через эмиттерный повторитель Т>.

Считанный импульс имеет полярность обратную полярности импульса записи и с задержкой записывается на туннельном диоде

ТД. Поэтому туннельный диод ТД подключен к другому источнику в отличие от T) í ельного диода ТД,. Считывание с туннельного диода ТД производится очередным тактирующим импульсом положительной полярности через диод Д . Таким образом, происходит продвижение «1».

При записи «0» переключения туннельного диода не происходит, поэтому при поступлении очередного тактирующего импульса ооратпого переброса не происходит и в слечующую ячейку импульс не выдается.

5 Предмет изобретения

Однотактный туннельно-диодный транзисторный сдвигающий регистр с емкостной задержкой мехкду каскадами, о т л и ч а ю щ ч й10 с я тем, что, с целью увеличения быстродействия и нагрузочной способности ячеек, а также упрощения связи между ними, регистр выполнен на двух типах комбинированных ячеек, снабженных разнополярно включенными вы15 прямительными диодами и эмиттерны аи повторителями.
