Валковый пресс для брикетирования порошкообразных материалов

Валковый пресс для брикетирования порошкообразных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , может быть использовано в черной и цветной металлургии. Цель изобретения - повышение качества брикетов. Пресс содержит рабочие валки 1 и 2 желобчатого профиля с ячейками 3, валок 7 предварительного уплотнения, проводки 10, каналы 5 и 6 подачи материала. Наличие дополнительного канала 6 обеспечивает перед прессованием заполнение ячеек как валка 1, так и валка 2, что повышает равнопрочность и качество брикетов.3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (61) 1189686 (21) 4664397/27 (22) 21.03,89 (46) 15.06.91, Бюл. М 22 (71) Институт черной металлургии (72) В.А.Носков, В.Ф.Тарасенко и О.И.Калашников . (53) 621.979! 621.777.06 (088.8) (56) Авторское свидетельство СССР

М 1189686, кл. В 30 S 11/12, 21,06.84. (54) ВАЛКОВЫЙ ПРЕССДЛЯ БРИКЕТИРОВАНИЯ ПОРОШКООБРАЗНЫХ МАТЕРИАЛОВ

„„Я „„1655807 А2 (57) Изобретение относится к машиностроению, может быть использовано в черной и цветной металлургии. Цель иэобретения— повышение качества брикетов. Пресс содержит рабочие валки 1 и 2 желобчатого профиля с ячейками 3, валок 7 предварительного уплотнения, проводки 10, каналы 5 и 6 подачи материала. Наличие дополнительного канала 6 обеспечивает перед прессованием заполнение ячеек как валка

1, так и валка 2, что повышает равнопрочность и качество брикетов. 3 ил. о (Л (Я

О 4

1655807

Составитель F. Складчиков

Редактор М. Бандура Техред М.Моргентал Корректор С. Черни

Заказ 2023 Тираж 418 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101

Изобретение относится к машиностроению, может быть использовано при брикетировании материалов в черной и цветной металлургии и является усовершенствованием известного пресса по 5 а вт. св. М1189686.

Цель изобретения — повышение качества брикетов.

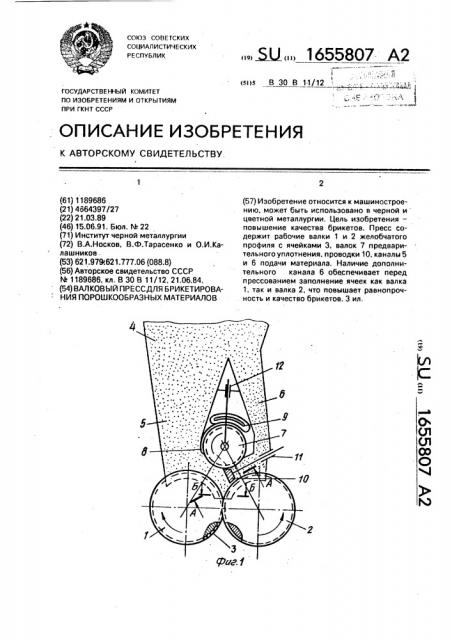

На фиг.1 показан валковый пресс для брикетирования, общий вид; на фиг.2 — то 10 же, разрез А-А на фиг.1; на фиг.3 — то же, разрез Б — Б на фиг.1, Пресс содержит два встречно вращающихся валка 1 и 2 желобчатого профиля с 15 формирующими ячейками 3 на их гребнях, загрузочное устройство в виде бункера 4 с двумя каналами 5 и 6, профилированный валок ? предварительного уплотнения, секционированную поворотную заслонку 8, 20 секции которой смонтированы в круговых направляющих 9 с возможностью фиксации положения каждой из них, регулирующую профильную проводку 10, смонтированную в направляющих 11. Валок 7 предваритель- 25 ного уплотнения и проводки 10 выполнены с профилем, повторяющим профиль валка 2 и являющимся ответным профилю валка 1, Валок 7 смонтирован с воэможностью вертикального перемещения в направляющих

12, Пресс работает следующим образом.

Порошкообразный материал из бункера

4 по каналу 5 подается к валку 7, захватывается им, предварительно уплотняется и в виде криволинейной ленты соответствующего профиля подается с поддержкой проводкой 10 к рабочим валкам 1 и 2.

Из канала 6 материал захватывается только ячейками валка 2 и отсекается в желобах проводкой 10, При Этом валки 1 и 2 спрессовывают материал с образованием бриектов в их ячейках.

Наличие прессуемого материала в ячейках как валка 1, так и валка 2 обеспечивает одинаковую плотность и высокое качество брикетов, получаемых в ячейках каждого иэ рабочих валков, Формула изобретения

Валковый пресс для брикетирования порошкообразных материалов по авт.свЛФ

1 t89686, отличающийся тем, что, с целью повышения качества брикетов, он снабжен выполненным в загрузочном устройстве каналом подвода материала к смежному с проводкой рабочему валку со стороны проводки, противоположной другому рабочему валку.
