Реферат



l65590

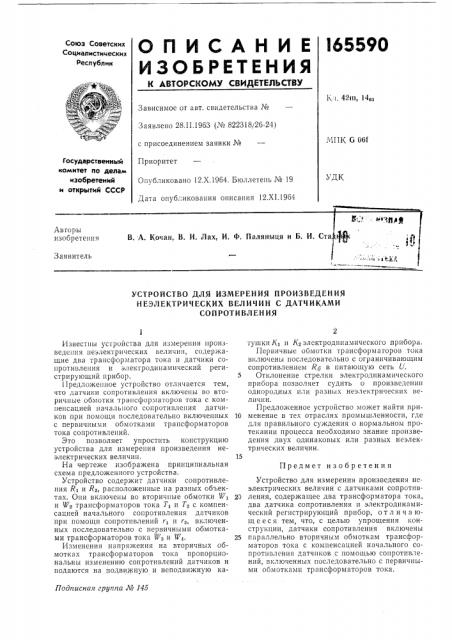

ОПИСАНИЕ

И ЗО Б РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

1 i. 42Ш, 14вз

Зависимое от авт. свидетельства №

Заявлено 28,11.1963 (¹ 822318/26-24) МПК С 06f с присоединением заявки №

Приоритет

Государственный комитет ло делам изобретений и открытий СССР

УДК

Опубликовано 12.Х,1964. Бюллетень ¹ 19

Дата опубликования описания 12.Х1.1964

Ав горы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПРОИЗВЕДЕНИЯ

НЕЗЛЕКТРИЧЕСКИХ ВЕЛИЧИН С ДАТЧИКАМИ

СОПРОТИВЛЕНИЯ тушки1(1 и К электродпнамического прибора.

Первичные обмотки трансформаторов тока включены последовательно с ограничивающим сопротивлением Rg в питающую сеть U.

5 Отклонение стрелки электродинамического прибора позволяет судить о произведении однородных или разных неэлектрических величин.

Предложенное устройство может найти при10 менение в тех отраслях промышленности, где для правильного суждения о нормальном протекании процесса необходимо знание произведения двух одинаковых или разных неэлектрических величин.

Устройство для измерения произведения неэлектрических величин с датчиками сопротив23 ления, содержащее два трансформатора тока, два датчика сопротивления и электродинамический регистрирующий прибор, о т л и ч а ющ е е с я тем, что, с целью упрощения конструкции, датчики сопротивления включены

25 параллельно вторичным обмоткам трансформаторов тока с компенсацией начального сопротивления датчиков с помощью сопротивлений, включенных последовательно с первичными обмотками трансформаторов тока.

Подписная группа J¹ 145

Известны устройства для измерения произведения пеэлектрических величин, содержащие два трансформатора тока и датчики сопротивления и электродинамический регистрирующий прибор, 11редложе.шое устройство отличается тем, что датчики сопротивления включены во вторичные обмотки трансформаторов тока с компенсацией начального сопротивления датчиков при помощи последовательно включенных с первичными обмотками трансформаторов тока сопротивлений.

Это позволяет упростить конструкцию устройства для измерения произведения неэлектрических величин.

На чертеже изображена принципиальная схема предложенного устройства.

Устройство содержит датчики сопротивления R1 и R2, расположенные на разных объектах. Они включены во вторичные обмотки 1V> и W трансформаторов тока 71 и Т, с компенсацией начального сопротивления датчиков при помощи сопротивлений r> и r> включенных последовательно с первичными обмотками трансформаторов тока W и 1V<.

Изменения напряжения на вторичных обмотках трансформаторов тока пропорциональны изменению сопротивлений датчиков и подаются на подвижную и неподвижную каПредмет изобретения

165590
