Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и строительным материалам и может быть использовано при изготовлении изделий на основе шлакощелочных вяжущих. Цель изобретения - повышение прочности .после тепловлажностной обработки. Вяжущее содержит, мас.%: щелочесодержащий активизатор 7,55 - 15,16; хромосодержащий электросталеплавильный шлак 16,77- 67,11 и электротермофосфорный грзншлак остальное . Вяжущее обеспечивает предел прочности при сжатии образцов после тепловлажностной обработки до 155 МПа. 1 табл.

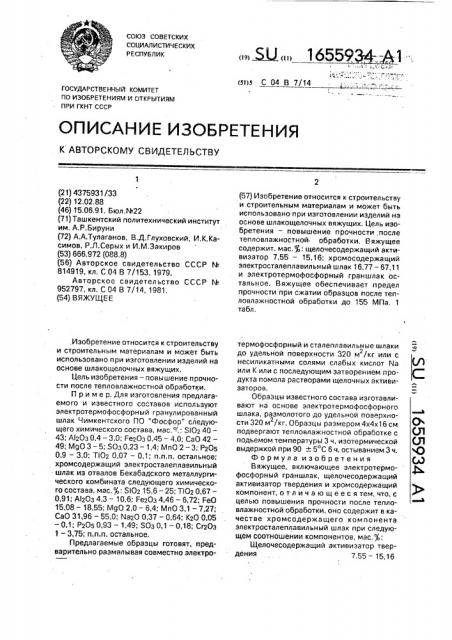

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (() ) (я)ю С 04 В 7/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4375931/33 (22) 12.02;88 (46) 15.06,91, Бюл. %22 (71) Ташкентский политехнический институт им. А.Р.Бируни (72) А.А.Тулаганов, B.Ä.Ãëóõîâñêèé, И,К.Касимов, РЛ.Серых и И.М,Закиров (53) 666,972 (088.8) (56) Авторское свидетельство СССР М

814919, кл. С 04 В 7/153, 1979.

Авторское свидетельство СССР М

952797, кл. С 04 В 7/14, 1981, (54) ВЯЖУЩЕЕ,Изобретение относится к строительству и строительным материалам и может быть использовано при изготовлении изделий на основе шлакощелочных вяжущих.

Цель изобретения — повышение прочности после тепловлажностной обработки.

Пример. Для изготовления предлагаемого и известного составов используют электротермофосфорный гранулированный шлак Чимкентского ПО "Фосфор" следующего химического состава, мас.",: SiOz 40—

43; А(гОз 0,4 — 3,0; ЕегОз 0,45 — 4,0; СаО 42—

49; MgO 3 — 5; 50з 0,23 — 1,4; МпО 2 — 3; РгОв

0,9 — 3,0; Т Ог 0,07 — 0,1; п.п,п. остальное; хромсодержащий электросталеплавильный шлак иэ отвалов Бекабадского металлургического комбината следующего химического состава, мас.%: Si02 15,6 — 25; Ti02 0,67—

0,91; А!гОз 4,3 — 10,6; РегОз 4,46 — 6,72: FeO

15„08 —. 18,55; MgO 2,0 — 6,4; МпО 3,1 - 7,27;

СаО 31,96 — 55,0; ИагО 0,37 — 0,64; КгО 0,05 — 0,1; Рг050,93 — 1,49; 30з 0,1 — 0,18; СггОз

1 — 3,75; п.п,п. остальное.

Предлагаемые образцы готовят, предварительно размалывая совместно электро(57) Изобретение относится к строительству и строительным материалам и может быть использовано при изготовлении изделий на основе шлакощелочных вяжущих. Цель изобретения — повышение прочности, после тепловлажностной обработки, Вяжущее содержит, мас.,ь: щелочесодержащий активизатор 7,55 — 15,16; хромосодержащий электросталеплавильный шлак 16,77 — 67,11 и электротермофосфорный граншлак остальное. Вяжущее обеспечивает предел прочности при сжатии образцов после тепловлажностной обработки до 155 МПа. 1 табл. термофосфорный и сталеплавильные шлаки 3 до удельной поверхности 320 м /кг или с несиликатными солями слабых кислот Na или К или с последующим затворением про- С дукта помола растворами щелочных активизаторов.

Образцы известного состава изготавливают на основе электротермофосфорного

Ф шлака, размолотого до удельной поверхности 320 м /кг. Образцы размером 4х4х16 см подвергают тепловлажностной обработке с М подьемом температуры 3 ч, изотермической (Л выдержкой при 90 +5 Сбч, остыванием3ч. 0

Формула изобретения (Д

Вяжущее, включающее электротермо- ф фосфорный граншлак, щелочесодержащий активизатор твердения и хромсодержащий компонент, о т л и ч а ю щ е е с я тем, что, с целью повышения прочности после тепловлажностной обработки, оно содержит в качестве хромсодержащего компонента электросталеплавильный шлак при следующем соотношении компонентов, мас, ;

Щелочесодержащий активизатор твердения 7,55 — 15,16

1655934

Злектротермофосфорный граншлак Остальное

Злектросталеплавильный шлак 16,77 — 67,11

Компоненты и свойства

Известный

5 6

16,77 41,94 67,11 8,38

41,94 41,94 41,94

83,89

68,07 50,51 21,54 76,46

96,75 50,51 50,51 50,51

96,75

11,35 15,15

7,55 .5

15,16

11,35

7,5

7,5

0,75

0,5

0,75

0,5

7,55

7,55

101

103

107

108

110

111

126

128

130

32

33

37

81

86

93

43

46

61

61

59

58

-56

22

22

21

21

56

57

59

62

55.

133

136

151

155

Составитель Т. Сельченкова

Редактор Н, Химчук Техред M.Ìîðãåíòàë Корректор В. Гирняк

Заказ 2028 Тираж 445 Подписное

ВКИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101

Хромсодержащий электросталеплавильный шлак

Злектротермофосфорный гранулированный шлак

Дисиликат натрия в весовом содержании/(на RzO)

N80H

ЫагЗО4

Ма2НРО4

K2Cf207

Содосульфатная смесь

К2соз

Предел прочности при сжатии, МПа, после тепловлажно.стной обработки в возрасте, сут

1 .3

14

Со е жание компонента мас., и показатель сюйствдлясостаюв
